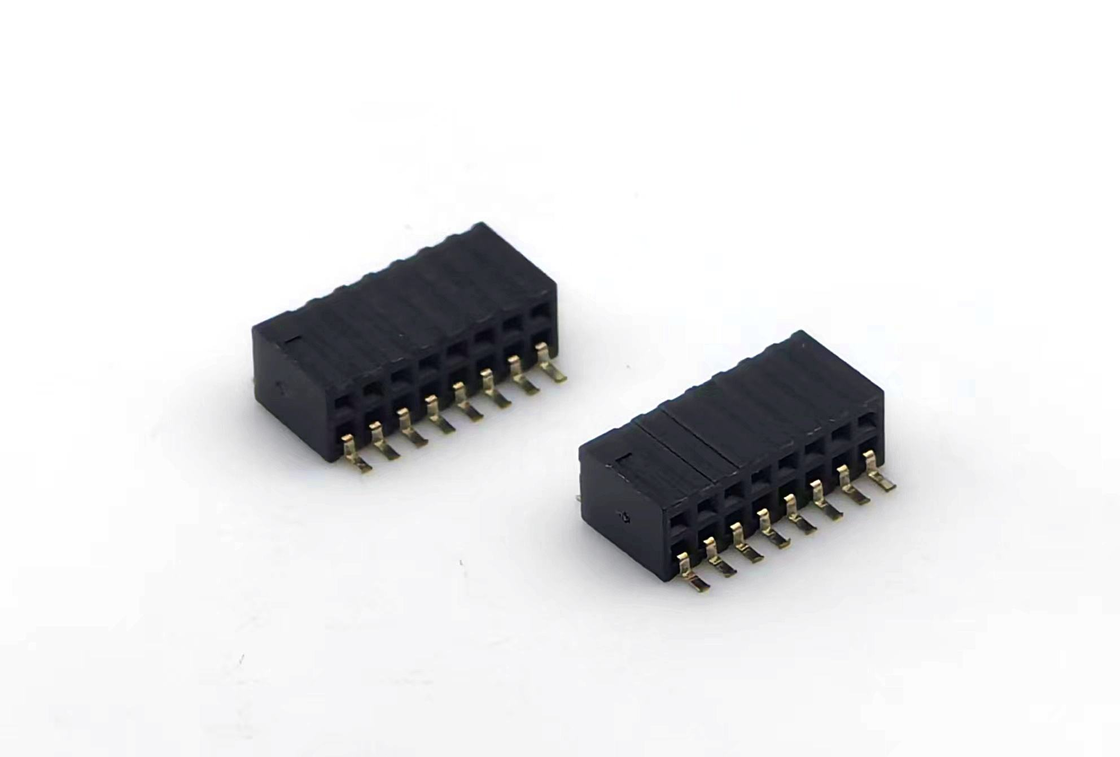

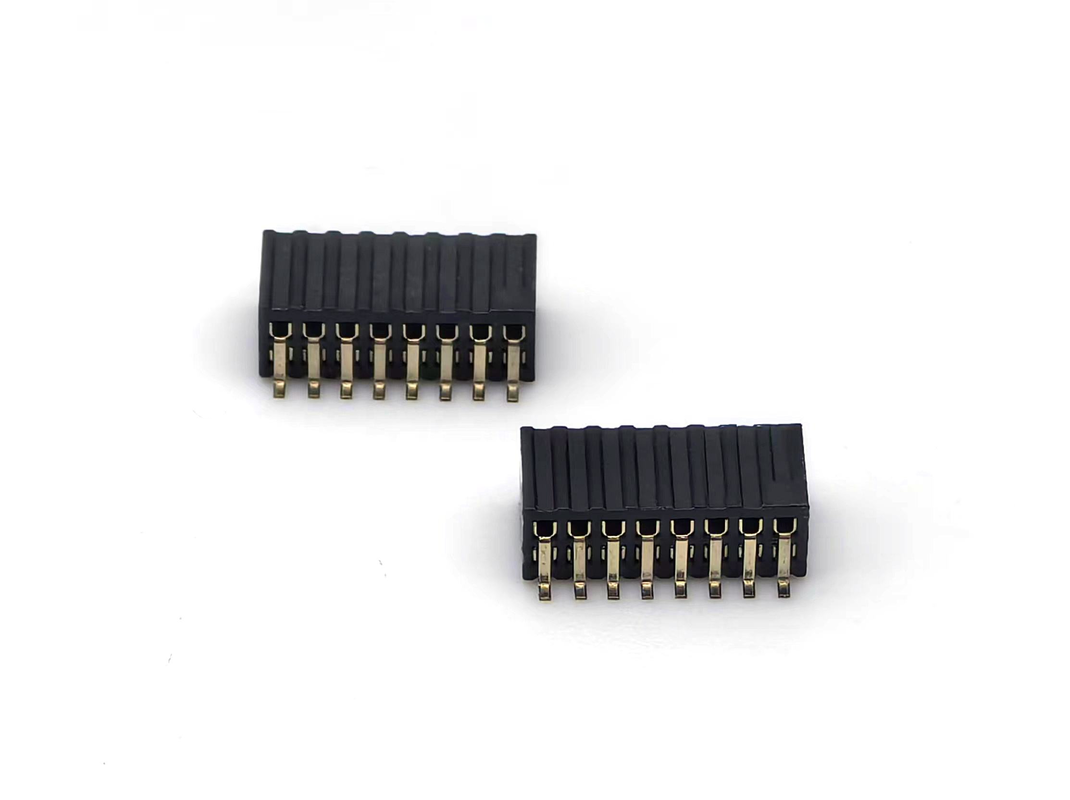

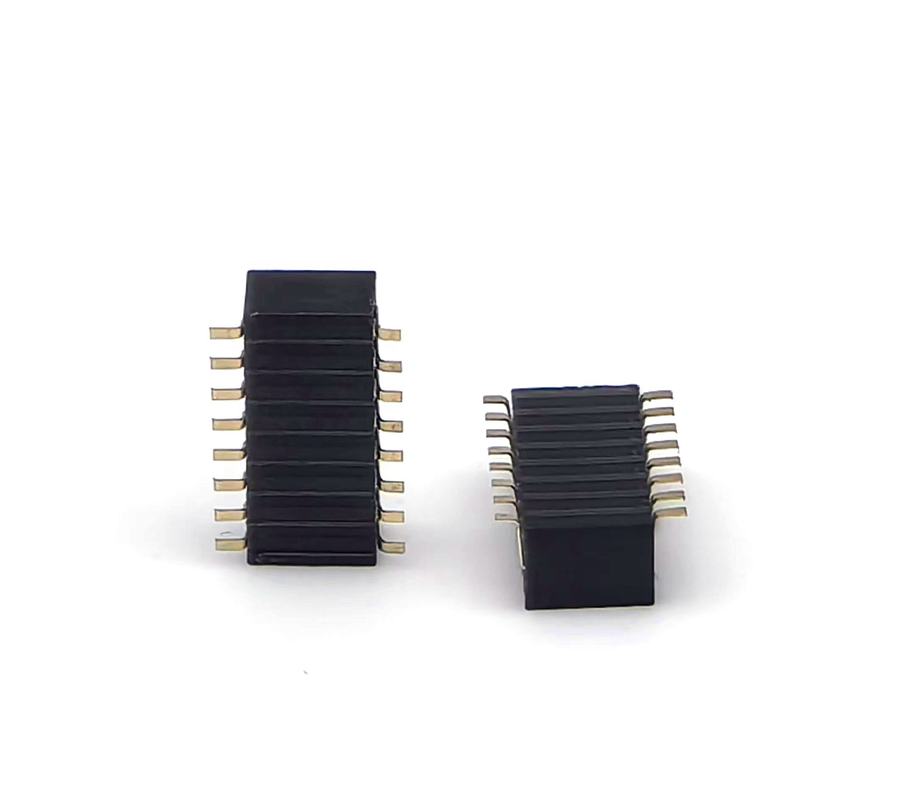

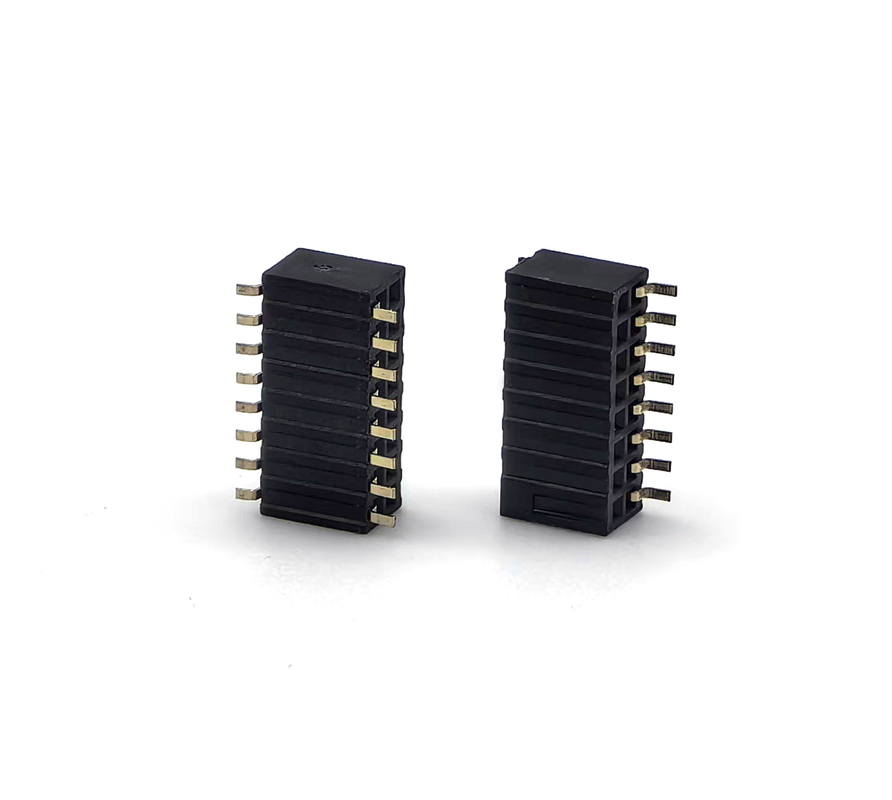

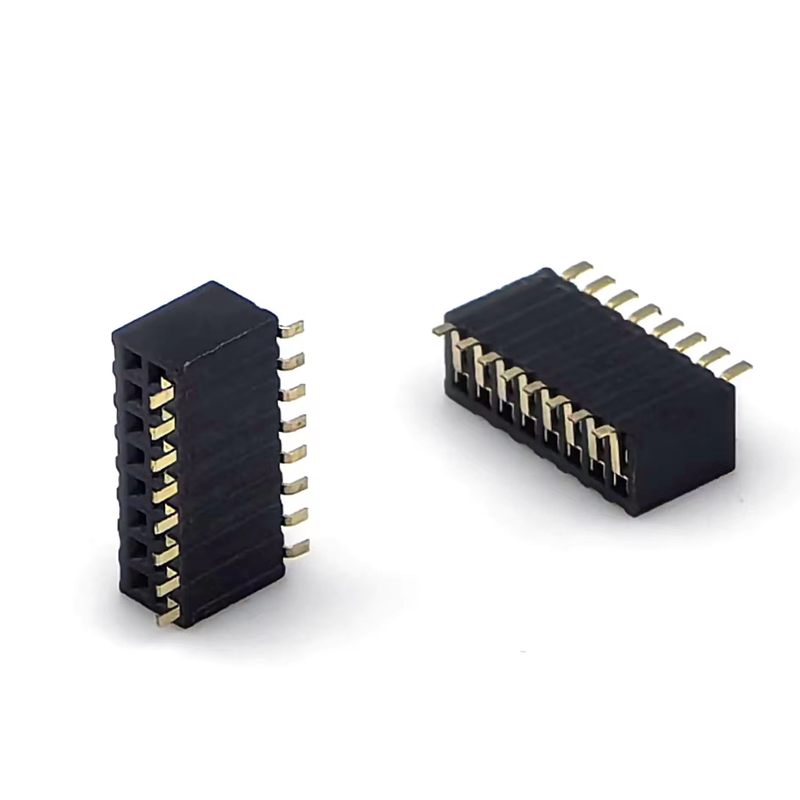

1.27mm Pitch Female Header Connector Dual Row Side Entry SMT PCB Adaptador Brass Contact Nylon Housing H3.45mm 2*8P

Destaque

• Projeto SMT de entrada lateral de duas linhas, perfil baixo H3.45mm, economiza espaço de PCB vertical para conjuntos empilhados
• 1.27mm de passo fino (0,050"), 2*8P layout de alta densidade para conexão de sinal de placa para placa compacta
• Contacto de latão + caixa de nylon UL94V-0, condutividade estável, soldagem por refluxo compatível com a produção SMT totalmente automática
• Embalagem de fita-e-bobina disponível, para produção em massa; compatível com RoHS e REACH
• Variantes de revestimento personalizado e de contagem de pinos suportadas para projetos de engenharia de protótipos e pedidos em volume

Descrição do produto

Parâmetros mecânicos gerais

Características do material e eléctricas

Guia de ambiente e solda

Características do produto

1. Orientação horizontal de acoplamento de entrada lateral, ideal para requisitos de estrutura mecânica de ligação lateral
2. Configuração de dupla linha 2 * 8P, passo de 1,27 mm, pegada compacta para maximizar a área utilizável do PCB
3. H3.45mm altura controlada do invólucro, tolerância dimensional consistente para empilhamento preciso de PCB
4. Feixes de contacto de latão de elevada elasticidade, resistência estável ao contacto contra vibrações e choques menores
5. Capa de nylon UL94V-0 retardador de chama, resistente ao ciclo térmico de refluxo SMT padrão
6. Máquinas e aparelhos para a produção de partículas
7. Material compatível com a RoHS; opções de chapa de ouro, chapa de ouro seletivo e chapa de estanho para diferentes graus de fiabilidade
8. Noca de polarização disponível mediante pedido para evitar o desacordo inverso

Vantagem do produto

1. Vantagem estrutural de entrada lateral: Resolve as restrições de concepção em que os cabeçalhos verticais de entrada superior não podem ser instalados; o plug-in lateral horizontal se encaixa no espaço interno estreito do gabinete.
2. Densidade equilibrada e fabricabilidade: 1,27mm pitch alcança o encaminhamento de sinal de alta densidade, ainda compatível com linhas de produção SMT padrão, sem necessidade de atualização de equipamentos especiais.
3. Desempenho de contacto de latão: Boa condutividade elétrica e força de retenção da mola, mantém a integridade do sinal estável em cenários de vibração moderada.
4. Altura controlada H3,45 mm: A altura fixa da caixa elimina o risco de desvio da altura de empilhamento para módulos empilhados com vários painéis.
5. Serviço de fornecimento flexível: Suporta testes de amostragem, modificação do número de pinos e personalização de chapas; atua como uma alternativa rentável aos equivalentes de marca internacional.
6. Embalagens prontas para produção: O fornecimento de fita e bobina corresponde diretamente ao fluxo de trabalho de seleção e colocação, reduzindo a taxa de defeitos de montagem para a fabricação em massa.
7.


Aplicação

• Modulos industriais de controlo e hardware integrado de placa única
• Gateway de borda da IoT, placas de interconexão de sensores
• Equipamento de detecção auxiliar médico portátil
• Interconexão interna do instrumento de ensaio e medição
• Eletrônicos de consumo portáteis inteligentes
• Sub-placas auxiliares de comunicação, ligação de interface de depuração JTAG

Opções de personalização

1. Contraparte de acoplamento: Deve ser selecionado o cabeçalho do alfinete masculino de fila dupla de 1,27 mm de inclinação; verificar a compatibilidade das dimensões mecânicas para o acoplamento de entrada lateral.
2. Scenário de aplicação lembrete: Este conector é otimizado paraTransmissão ao nível do sinal, não destinados à distribuição de corrente de alta potência.
3. Regra de seleção do revestimento: ambiente interno normal → revestimento de estanho; requisito de resistência a vibrações / longa vida → flash de ouro; dispositivo para ambientes adversos → especificar espessura de ouro personalizada.
4. Verificação do espaço mecânico: confirmar a distância horizontal de acoplamento lateral no interior da caixa para evitar uma colisão da caixa após a montagem.
5. Impressão de PCB: Aplique estritamente a impressão SMT de entrada lateral correspondente; um layout de pad inadequado causará curto-circuitos de solda ou circuitos abertos.
6. Modo de produção: Para a produção em massa, selecione a embalagem em fita; os protótipos de pequenos lotes podem optar pela embalagem em tubo.
