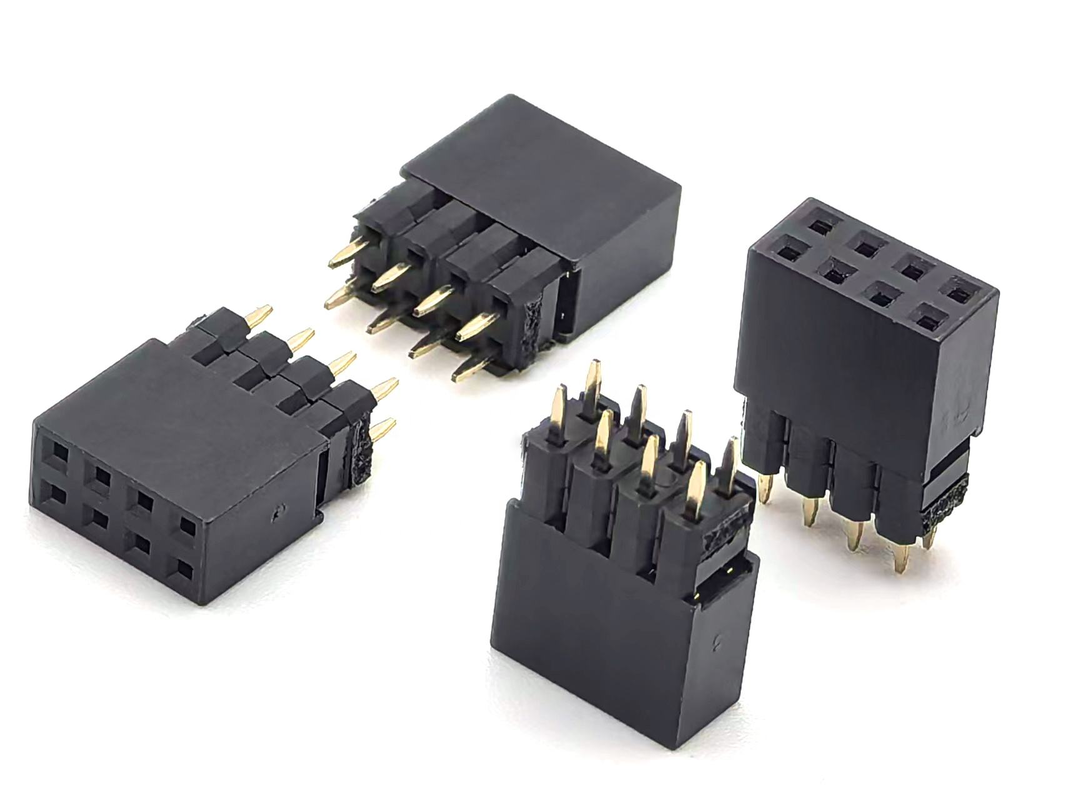

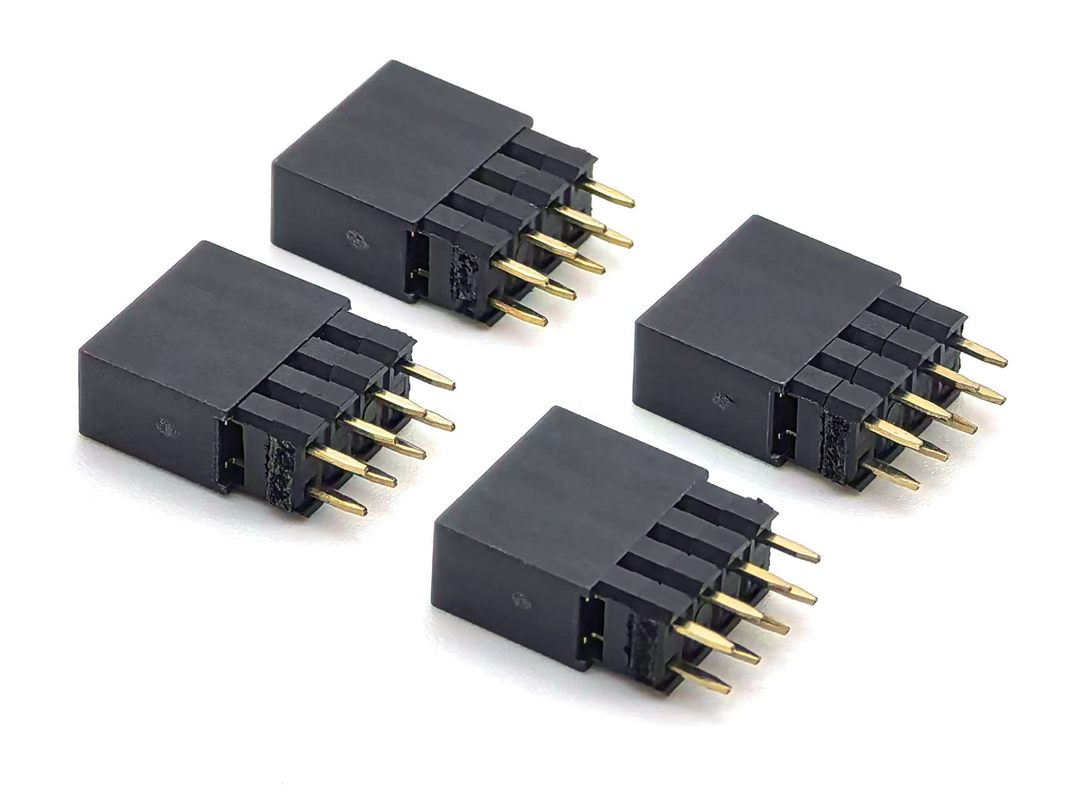

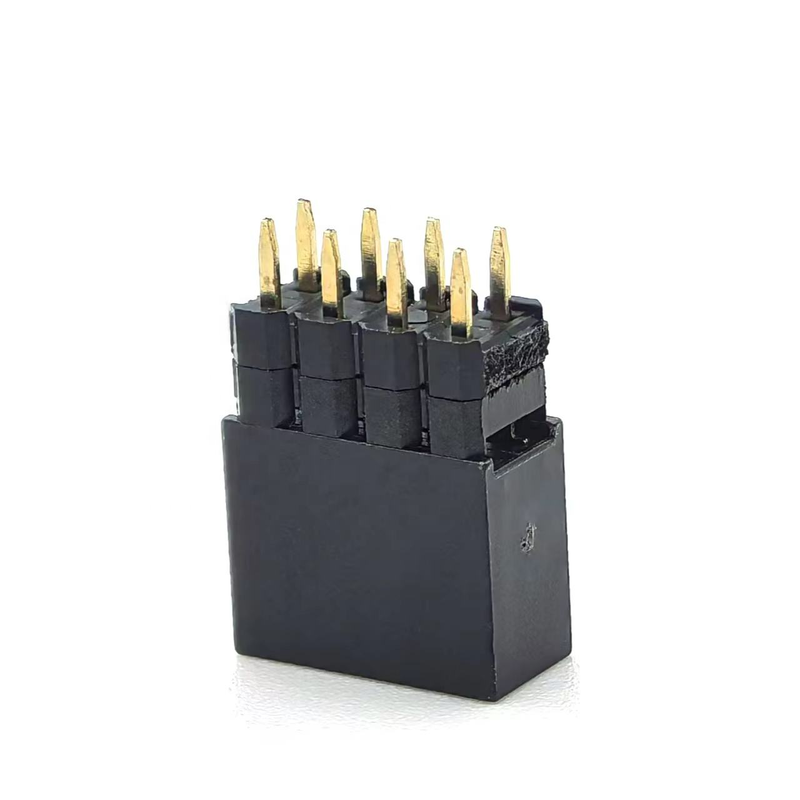

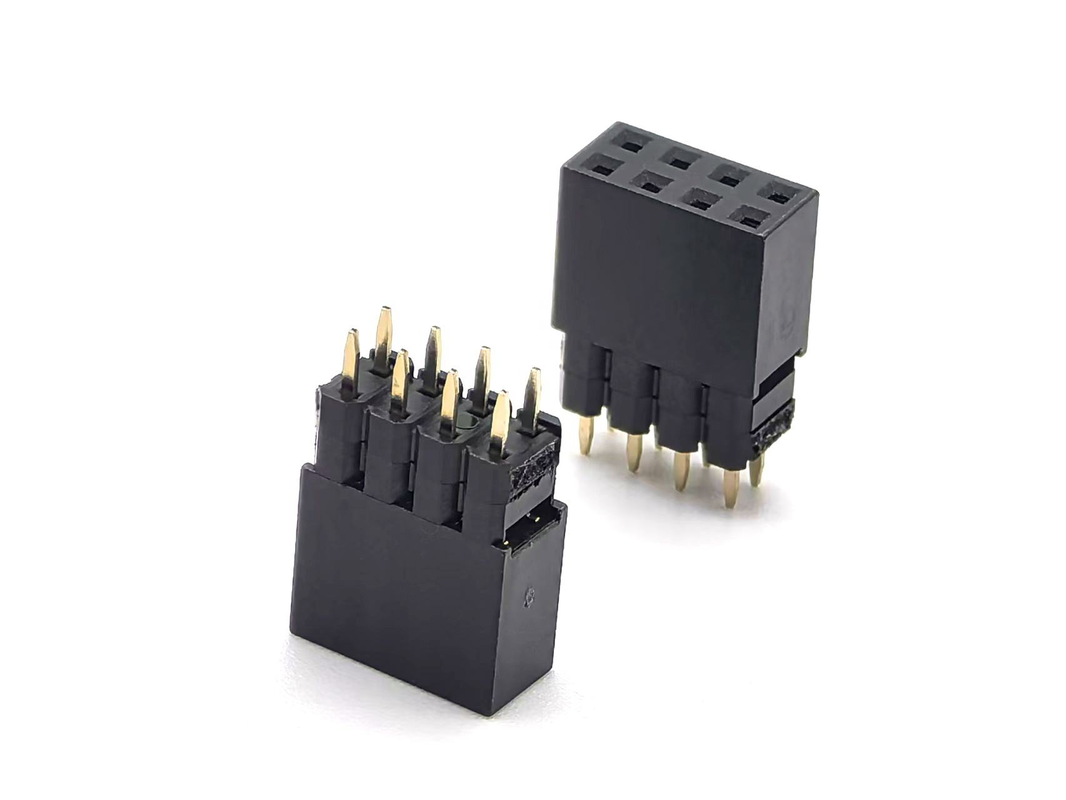

2.54mm Pitch DIN Brass Female Header Connector Dual Row Stack 2mm H2.0 PCB Nylon 600V 3A H12.5mm 2*4P

Destaque

• Padrão 2.54mm ((0.100") DIN pitch, layout 2*4P empilhável em duas linhas, altura total H12.5mm, altura de empilhamento 2.0mm
• Terminal de contato de latão, carcaça de nylon UL94V-0, classificada em 3A / 600V para ligação de sinalização e de empilhamento entre placas de baixo consumo
• Retenção mecânica otimizada, desempenho de contato estável, compatível com cabeçotes de alfinetes masculinos de 2,54 mm convencionais
• Compatível com RoHS e REACH, suporta revestimento personalizado, contagem de pinos e modificação posterior para projetos de PCB industriais e de consumo

Descrição do produto

Parâmetros mecânicos gerais

Características do material e eléctricas

Guia de ambiente e solda

Características do produto

1. Projeto de entrepostos de pilha a pilha, altura total H12,5 mm, espaço livre de empilhamento de 2,0 mm para layout de empilhamento de PCB de várias camadas
2. Feixes de contato de latão de alta condutividade, força de mola constante para minimizar a resistência de contato em ciclos de acoplamento repetidos
3. Casca retardadora de chama de nylon UL94V-0, excelente resistência ao choque térmico durante a solda por ondas
4. Tolerância rigorosa de inclinação DIN 2,54 mm, interoperabilidade perfeita com cabeçotes de alfinetes masculinos de 2,54 mm padrão da indústria
5. Classificação elétrica 3A / 600V, manobras de sinal misto e transmissão de alimentação de baixa potência
6. Instalação de PCB através de um buraco; postes de localização opcionais disponíveis para evitar desalinhamento durante a montagem
7. Matérias-primas compatíveis com o RoHS; revestimento de contacto personalizável: estanho, flash de ouro, revestimento de ouro seletivo a pedido

Vantagem do produto

1. Dimensão otimizada para a pilha: H12.5 mm de corpo + 2.0 mm de altura de empilhamento, resolve o ponto de dificuldade de desajuste de altura para empilhamento de placas-filhas de várias camadas, sem necessidade de espaçador extra.
2. Feixe de contacto de latão: Retenção superior da mola em comparação com a liga de cobre comum, menor risco de ligação solta sob vibração em cenários industriais.
3. Casas de nylon: Melhor estabilidade térmica em relação ao PBT, menos deformação durante a solda em onda para a produção de PCBA de grande volume.
4. Pico padrão DINConsistência dimensional rigorosa, risco zero de retrabalho ao substituir cabeçalhos femininos de 2,54 mm de empilhamento equivalentes Molex/TE.
5. Personalização flexível: Ajustar a contagem de pinos, o posto de revestimento e localização sem custos elevados de NRE; apoiar pedidos de protótipos de pequenos lotes e de produção em massa.

Aplicação

• Controlos industriais: módulos periféricos PLC, placas de aquisição de dados, unidades de controlo de relé
• Hardware incorporado: placas de desenvolvimento, escudos de expansão MCU, módulos de empilhamento de gateways de sensores IoT
• Eletrónica de consumo: painéis de controlo domésticos inteligentes, placas de comando LED, conjuntos de alimentação de pequeno porte
• Instrumentos e medidores: Equipamento de ensaio, dispositivos de medição portáteis, sub-placas de PCB auxiliares médicos
• Eletrónica auxiliar automotiva: painéis de expansão de sinais não de segurança, módulos de ligação de sensores instalados no veículo

Opções de personalização

1. Confirmar o requisito de altura de empilhamento: Este modelo fornece um espaço de empilhamento de 2,0 mm; contacte-nos se precisar de uma altura de empilhamento alternativa.
2. Carga elétrica: manter a corrente por alfinete abaixo de 3 A; utilizar um conector de corrente superior se a linha de alimentação exceder esta classificação.
3. Seleção de revestimento: escolha de revestimento de ouro para ambientes de alta vibração / umidade; revestimento de estanho para projetos de consumo internos sensíveis aos custos.
4. Impressão de PCB: siga rigorosamente a impressão de 2,54 mm de dupla linha através de um buraco; habilite o poste de localização se o seu conjunto exigir anti-deslocamento.
5. Contrapartida de acoplamento: combinar com o cabeçalho padrão de pin masculino de duas fileiras de 2,54 mm; evitar misturar contrapartes de passo não padrão.
6. Scenário de temperatura: Para o trabalho contínuo acima de 85 °C, recomendam-se contatos revestidos de ouro para evitar o sinal intermitente causado pela oxidação.
