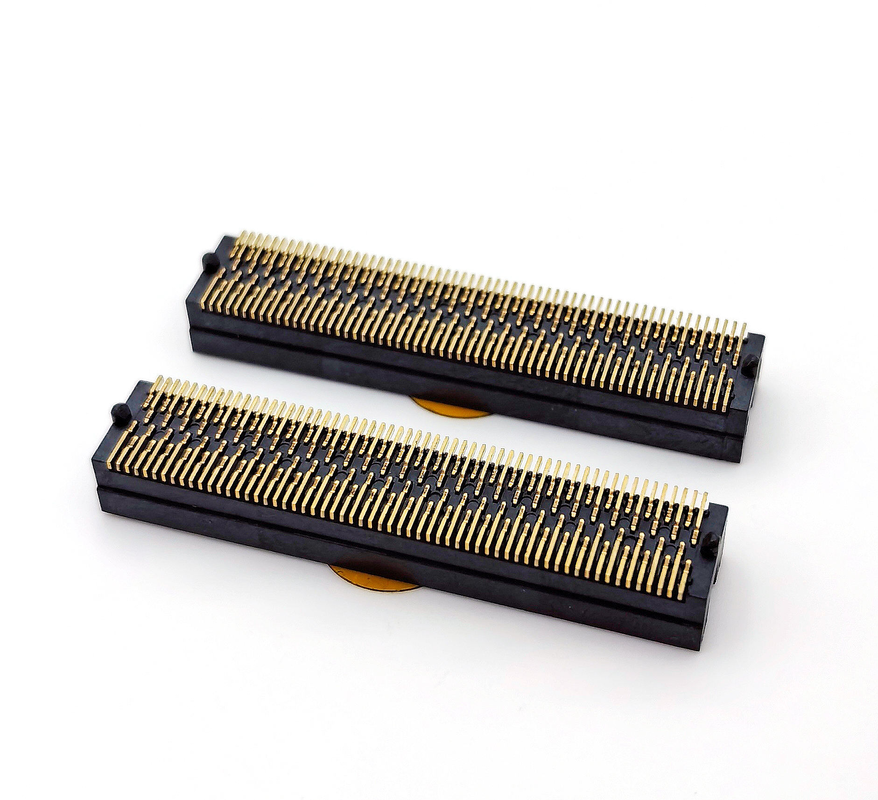

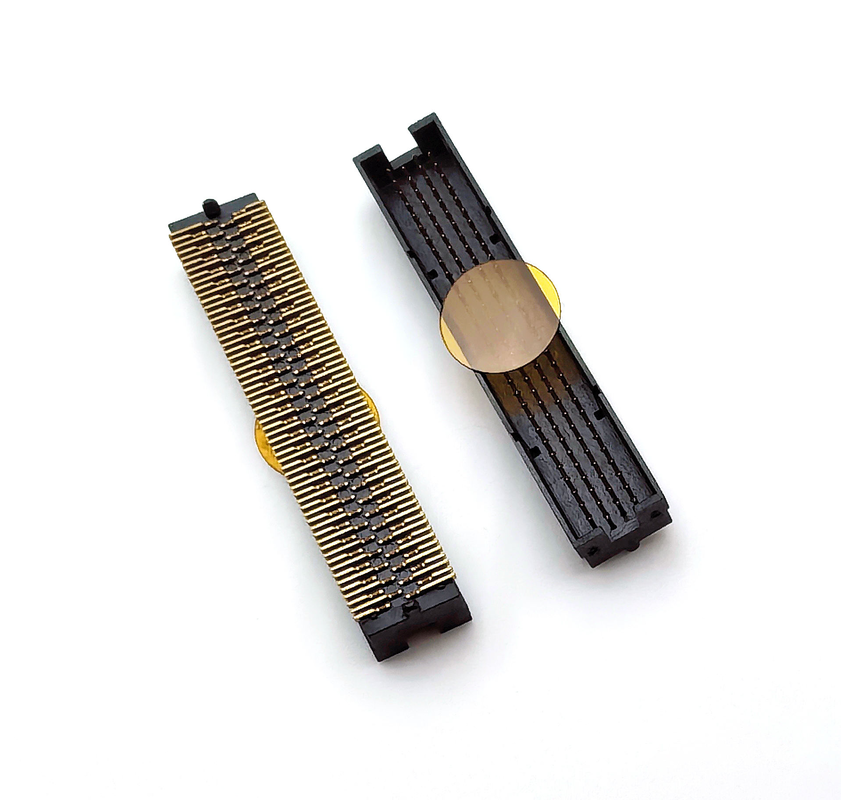

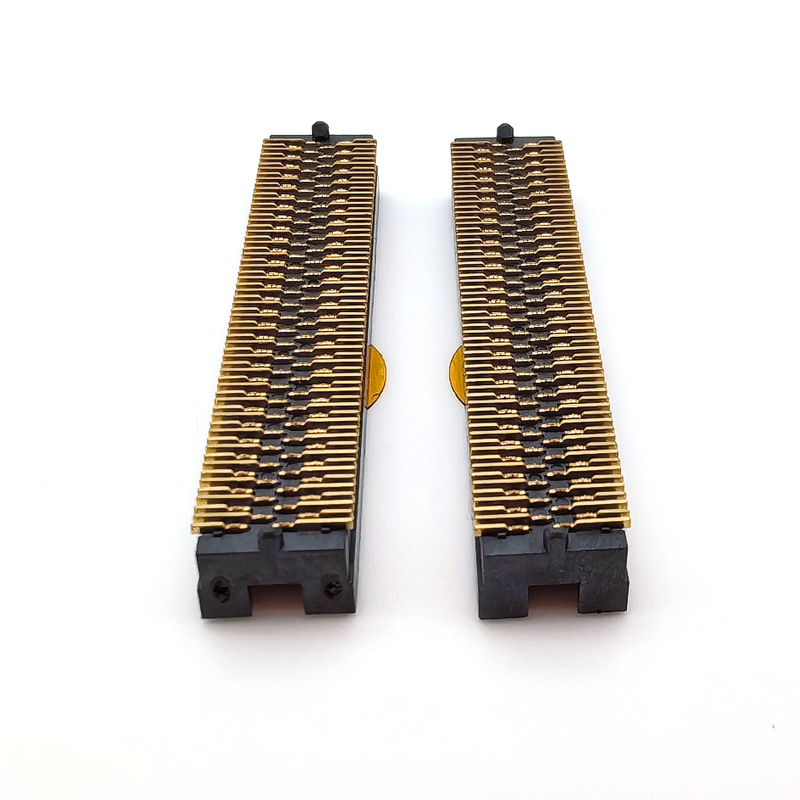

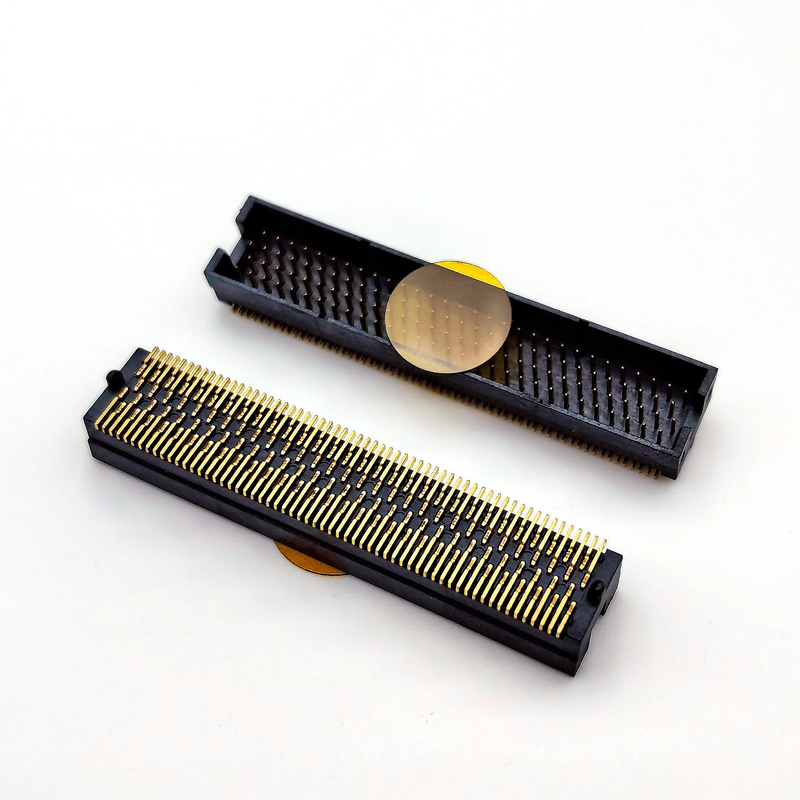

Conector de Comunicação Fêmea de 1,27 mm 4x25P H5,08 SMT Tipo Y Ouro Total 1u Para PCBA

Destaque

• Receptáculo fêmea tipo Y de passo fino de 1,27 mm, layout de alta densidade 4x25P, altura de empilhamento H5,08 mm para interconexão compacta placa a placa
• Revestimento total de ouro de 1 µm sobre base de níquel, corrente estável de 2,4 A por pino e tensão nominal de 200 V para transmissão mista de sinal e baixa potência
• Design de montagem em superfície SMT, isolador preto de alta temperatura, embalagem em rolo fita e bobina, pick-and-place direto para linhas de montagem SMT de alta velocidade
• Estrutura otimizada de viga de contato em forma de Y: menor força de inserção, resistência de contato estável, desempenho anti-vibração para hardware embarcado industrial

Descrição do Produto

Parâmetros Mecânicos Gerais

Características de Material e Elétricas

Guia de Ambiente e Soldagem

Recursos do Produto

1. Estrutura de contato tipo Y: força moderada de inserção-extração, boa resistência a choques e vibrações, mantém resistência de contato baixa e estável sob ambiente de vibração de longo prazo
2. Arranjo de alta densidade de 4 fileiras x 25 pinos, passo de 1,27 mm, altura de empilhamento de H5,08 mm, economiza valioso espaço de layout de PCB
3. Revestimento total de ouro de 1 µm na área de contato, anti-oxidação, excelente condutividade, reduz a atenuação do sinal para operação de longo prazo
4. Terminação de montagem em superfície SMT, carcaça plástica preta resistente a altas temperaturas, passa pelo processo de soldagem por refluxo sem deformação
5. Embalagem em rolo fita e bobina, fita transportadora padrão, suporta montagem automática em massa, reduz erros de carregamento manual e custos de mão de obra
6. Em conformidade com RoHS e REACH; contagem de pinos, espessura de revestimento e pinos de localização mecânica personalizáveis mediante solicitação

Vantagem do Produto

1. Diferenciação do contato tipo Y: Comparado com soquetes SMT de braço reto comuns, a viga de contato em forma de Y fornece contato multiponto, melhora o desempenho anti-afrouxamento sob vibração, reduz o risco de falha em campo para equipamentos industriais
2. Contato total de ouro de 1 µm: Diferente de alternativas baratas com flash de ouro; camada de ouro uniforme evita corrosão de contato, mantém a integridade do sinal para hardware de comunicação de longa vida útil
3. Layout de alta densidade 4x25P: Concentra links de sinal multicanal em uma pegada de PCB limitada, ajuda os engenheiros a encolher a dimensão da máquina inteira
4. Bobina pronta para produção em massa: Sem triagem manual em tubo, adequado para produção SMT de alto volume, reduz seus custos de montagem e aumenta a produtividade
5. Controle rigoroso de consistência: Tolerância dimensional estável, boa coplanaridade para pinos SMT, reduz a taxa de soldagem defeituosa na produção em massa

Aplicação

• Equipamentos de comunicação: módulos de comunicação industrial, unidades de acesso à rede, placas de comutação de sinal
• Controle industrial: placas periféricas PLC, módulos de agregação de sensores, controlador de automação de fábrica
• Sistema embarcado: placa-mãe industrial, hardware de computação de ponta
• IoT e hardware inteligente: equipamentos de coleta de sinal de alta densidade
• Eletrônicos médicos (não implantáveis): conexão placa a placa interna de instrumentos de teste e medição

Opções de Personalização

1. Confirme a altura de empilhamento: H5,08 mm define o espaço placa a placa; verifique o espaço mecânico entre as duas PCBs antes de selecionar.
2. Verificação elétrica: máximo de 2,4 A / 200 V por pino; não exceda a classificação para circuitos de sinal misto de energia.
3. Peça de acoplamento: deve ser combinada com um cabeçote macho correspondente de passo de 1,27 mm; passo incompatível causará danos aos pinos e mau contato.
4. Modo de montagem: escolha esta versão em rolo fita se você usa linhas SMT totalmente automáticas; podemos fornecer embalagem em tubo para protótipos de pequeno lote.
5. Nota de revestimento: ouro de 1 µm é adequado para cenários industriais/comunicação de longa vida útil; para projetos de grau de consumidor de baixo custo, consulte-nos para números de peças alternativas com flash de ouro.
6. Ambiente mecânico: se o seu dispositivo enfrentar vibrações fortes, confirme se a PCB adiciona pinos de localização para reforçar a fixação do conector.
