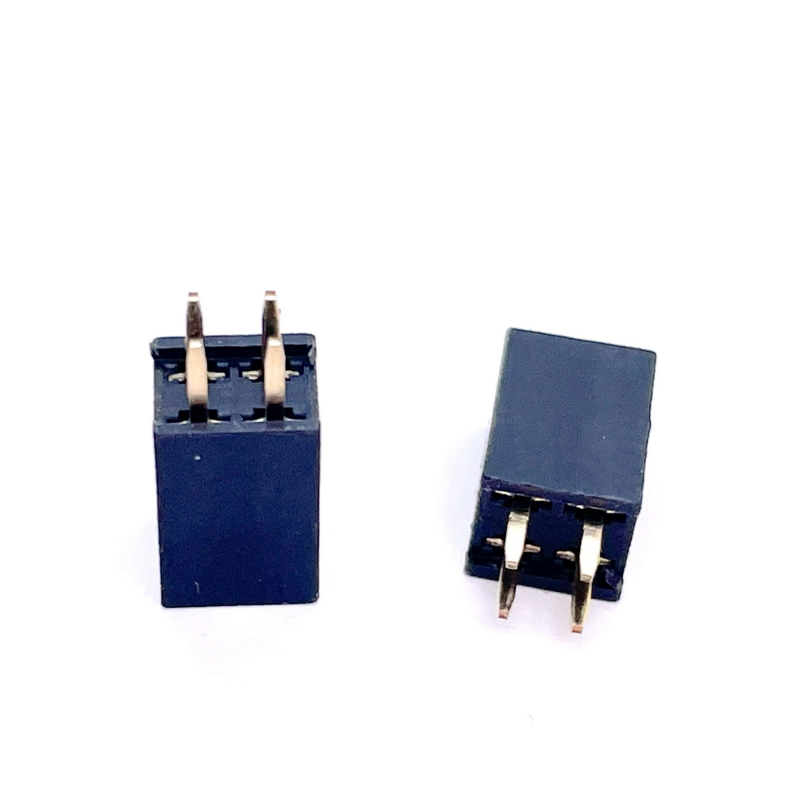

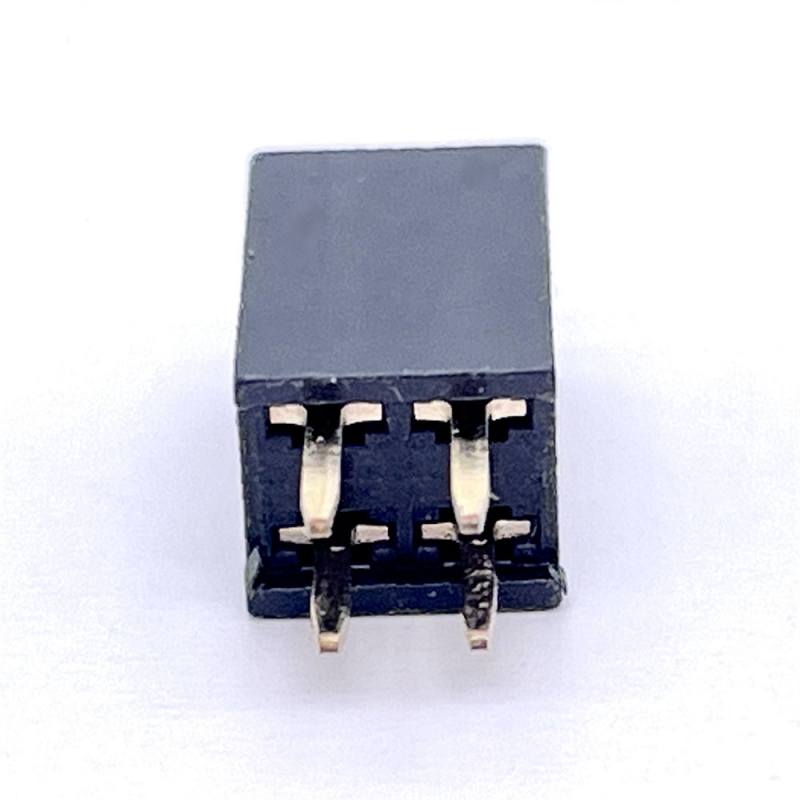

Conector Fêmea Reto de Dupla Fileira Tipo Y 2.54mm para PCB Material Latão

Destaque

1. Ricas opções personalizadas: Terminação reta / em ângulo reto / SMT; altura de plástico isolante personalizada disponível
2. Tampa de vácuo opcional para montagem automática SMT
3. Suporta embalagem em Fita e Bobina para linha de produção SMT de alta velocidade
4. Contato de latão tipo Y para contato elétrico estável de ponto duplo
5. Compatível com RoHS e REACH, múltiplas espessuras de revestimento configuráveis
6. Rápida entrega de amostras, suporte de amostras grátis para validação de engenharia



Descrição do Produto

Desempenho Mecânico

Ambiente e Soldagem

Compatibilidade e Referência Cruzada

Mecanicamente e eletricamente compatível como substituto direto contra séries internacionais convencionais:

• Substitui o footprint padrão de conector fêmea de dupla fileira Molex, JAE, Amphenol-ICC de 2.54mm

Observação: Verifique o pin-out exato, altura do isolador e espessura do revestimento antes da substituição do BOM; podemos ajustar a dimensão para corresponder ao seu número de peça alvo.

Características do Produto

1. Terminal de latão em forma de Y oferece contato de ponto duplo, anti-afrouxamento sob vibração
2. Múltiplas formas de terminação: reta/ângulo reto / SMT, uma única fonte para seus diferentes layouts de PCB
3. Altura do isolador personalizada resolve a limitação de folga de empilhamento da placa
4. Tampa de vácuo opcional permite pick-and-place direto para máquina SMT
5. Plástico retardador de chamas UL94V-0, estável para ambientes de consumo e industriais
6. Revestimento configurável (ouro/estanho) equilibra custo e requisitos anticorrosivos

Vantagem do Produto

Sem custo de molde secundário para a maioria das variantes de altura e contagem de pinos, menor NRE para projetos de engenharia de pequenos lotes
Opções de embalagem em Fita e Bobina / Tubo, prontas para sua linha de montagem automatizada sem custo extra de reembalagem
Controle de qualidade interno rigoroso: resistência de contato, tensão suportada, teste de spray de sal implementados por lote
Curto prazo de entrega para peças padrão; ODM flexível para versão especial com pinos faltando / pinos de localização
Fornecimento direto da fábrica, entrega estável versus longo prazo de entrega de canais de marcas estrangeiras

Aplicação

• Placa principal embarcada, placa de desenvolvimento, interface GPIO
• Módulos de controle industrial, transmissão de sinal de sensor
• Eletrônicos de consumo, hardware de casa inteligente
• Equipamentos de comunicação, conexão interna PCB-a-PCB
• Link de sinal auxiliar de dispositivo médico (não alta tensão)
• Projetos de prototipagem e produção em massa de automação

Método de Embalagem

1. Embalagem em Tubo: Tubo de PVC padrão, para montagem manual/amostragem de protótipo; não adequado para montadora automática SMT
2. Fita e Bobina: Fita transportadora em relevo + fita de cobertura na bobina, diretamente compatível com máquina pick-and-place SMT, para produção em massa de alto volume.

Por favor, especifique o requisito de embalagem ao fazer o pedido; a tampa de vácuo é necessária em conjunto para a versão SMT em bobina.

Prazo de Entrega

• Amostras: 3 dias úteis para itens padrão
• Pedido de produção em massa: 1-3 semanas (depende da contagem de pinos, revestimento e tipo de embalagem; peças modificadas personalizadas precisam de tempo extra)

Certificação de Fábrica e Serviço Personalizado

• Certificações: ISO9001, RoHS, REACH
• Política de Amostras: Suporte a amostras grátis / saída rápida de amostras (cliente arca com o custo do frete)
• MOQ: Baixo MOQ para peças padrão; caso de molde personalizado sujeito à avaliação do molde
• Personalizado disponível: contagem de pinos, altura do isolador, estilo de terminação, espessura do revestimento, pino de localização, pino faltando, tampa de vácuo, modo de embalagem
• Serviço: Datasheet, desenho 2D, arquivo 3D STEP podem ser fornecidos para a construção da sua biblioteca de PCB

Guia de Seleção do Engenheiro (Dicas do Engenheiro)

1. Confirmar passo: fixo 2.54 mm para esta série
2. Confirmar contagem de pinos: 2×02P ~2×40P
3. Tipo de montagem:
   • Reto Through-hole: alta resistência mecânica, para soldagem por onda
   • Ângulo reto: conexão horizontal placa-a-placa de 90°
   • SMT: processo de refluxo, necessita de tampa de vácuo + embalagem em Fita e Bobina
4. Altura do isolador: selecione a altura padrão ou envie o requisito de altura personalizada
5. Revestimento: Ouro para ambiente com vibração / hostil; Estanho para projetos gerais sensíveis ao custo
6. Embalagem: Tubo para laboratório/protótipo; Fita e Bobina para produção automática SMT
7. Se estiver referenciando cruzadamente um número de peça de marca internacional, envie o datasheet original para nossa verificação antes do pedido.
