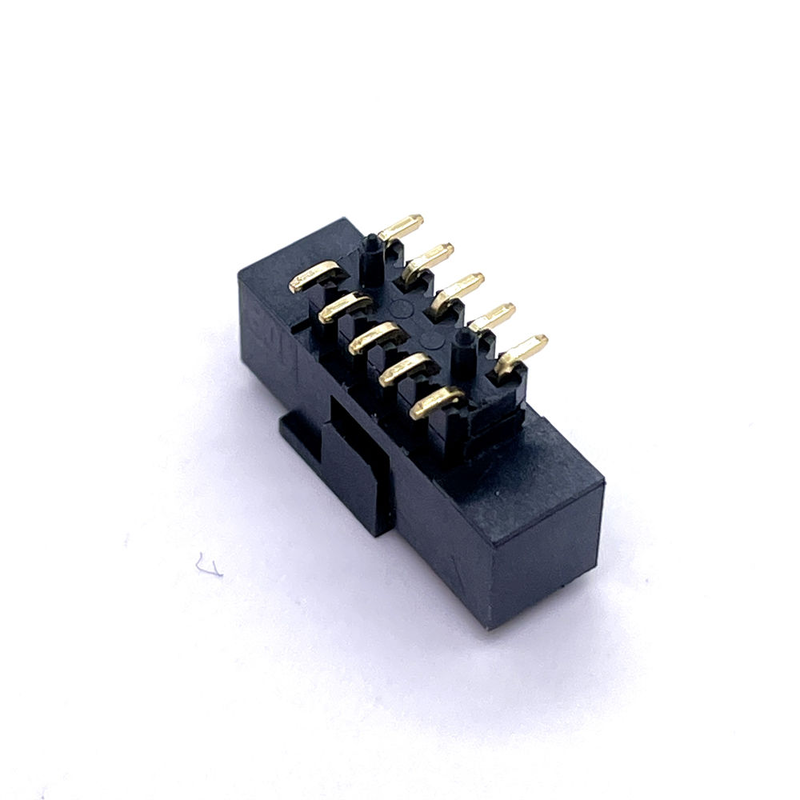

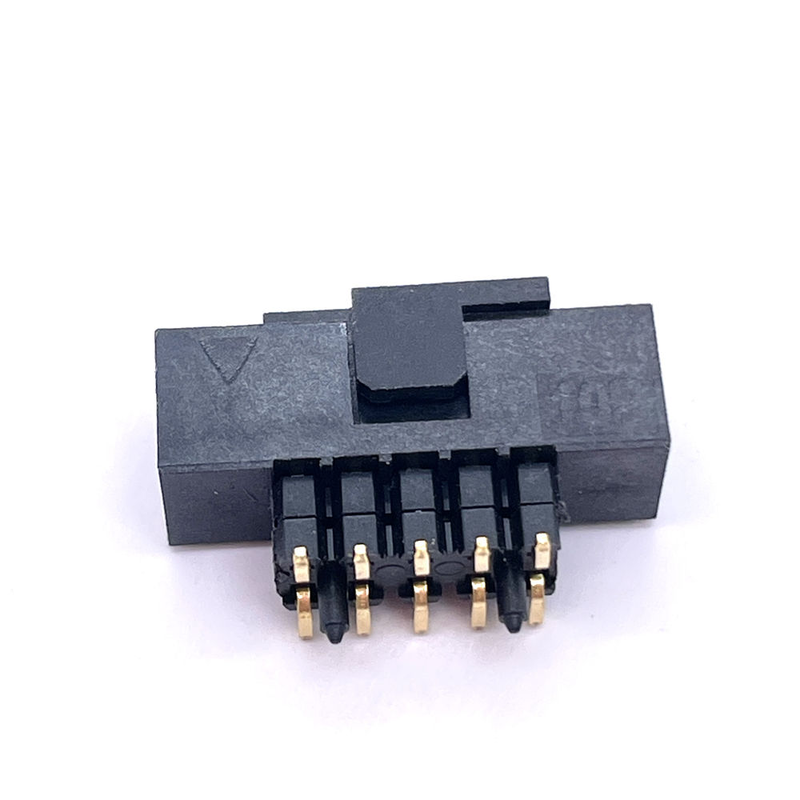

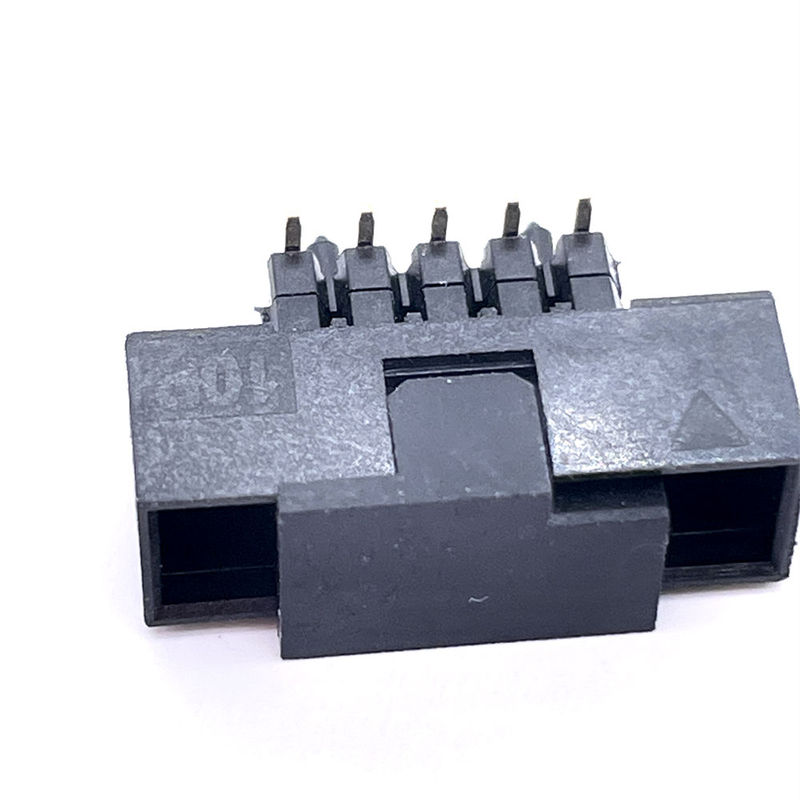

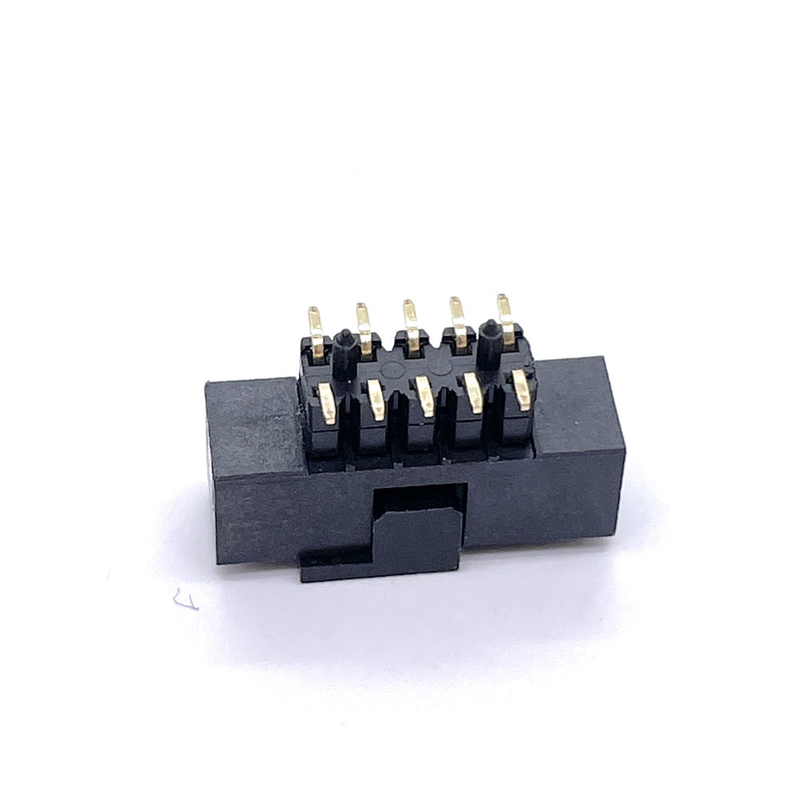

2.0mm Brass Right-Angle Box Header & Ejector Header PCB Connector para Iluminação LED

Destaque

✅ Portofolio rico de personalização: montagem de pin direito / ângulo reto / SMT; altura de caixa de plástico personalizável para diferentes espaços de empilhamento e gabinete de PCB
✅ SMT pick-and-place ready: tampa de sucção opcional para equipamento de montagem automática
✅ Disponível embalagem de fita e bobina / tubo, diretamente compatível com linhas de montagem SMT
✅ Material de contato de latão, transmissão estável de sinal para sistemas de iluminação LED
✅ Casas de sudário polarizadas, anti-mis-mating, evitar dobras de alfinetes durante a montagem
✅ Compatível com RoHS e UL94 V-0, adequado para projetos de iluminação LED interna e externa

Descrição do produto

Compatibilidade e referência cruzada

Nota: Verifique sempre o número de alfinetes, a orientação de montagem, a altura da carcaça e o revestimento antes da substituição.0 mm Caixas de cabeçalho e cabeçalho de ejetor podem servir como alternativas econômicas para séries de marcas tradicionais:

• Compatível com as séries de cabeçalhos de ejectores envoltos em pitch TE, Molex, JAE de 2,0 mm para interconexão de LED e sinal.
• Suporta o ajuste personalizado da pegada para corresponder ao PCB existente do cliente para substituição direta.
• Evitar o longo prazo de entrega do OEM (12-20 semanas), mantendo a compatibilidade mecânica e elétrica.

Envie-nos o número da peça do seu concorrente, confirmaremos a solução correspondente para si.

Características do produto

1. A caixa revestida protege os pinos de latão de danos físicos durante a produção e o transporte
2. Projeto do fecho do ejetor para bloqueio seguro do cabo de fita, fácil soltura do cabo para manutenção
3. Múltiplas opções de montagem (retas / de ângulo direito / SMT) resolver o espaço limitado do gabinete / layout PCB
4. Altura de plástico personalizável para se adequar a diferentes requisitos de espaçamento do gabinete
5. Capuz de sucção opcional para a variante SMT, com suporte a pic-and-place automático de alta velocidade
6. A chave de polarização impede o acoplamento inverso, reduzindo a taxa de falha da montagem no local
7. Controlo estrito das dimensões para acoplamento consistente com cabos de fita plana IDC padrão de 2,0 mm

Vantagem do produto

🔹 Personalização sob medida por engenheiros: altura da carcaça, comprimento da cauda do alfinete, especificação de revestimento podem ser ajustados de acordo com o seu desenho de PCB
🔹 Embalagens fáceis de montar: fita e bobina para linha SMT; tubo para montagem manual de protótipos
🔹 Contato de latão estável, baixa resistência ao contato, confiável para energia LED e circuito de sinal
🔹 Tempo de execução mais curto em comparação com marcas famosas no estrangeiro; custo direto da fábrica competitivo para projetos de iluminação de massa
🔹 Inspecção elétrica e dimensional completa antes do envio
🔹 Apoio ao desenvolvimento personalizado baseado em desenhos para projetos de módulos LED não-padrão

Aplicação

• Equipamento de iluminação LED: módulos de exibição LED, placas de comando de banda LED, luzes de painel LED, placas de direção
• Unidades de controlo de iluminação inteligentes
• Sinalização LED interna e externa
• Interligação de sinais de controlo industrial
• Conexão de PCB a cabo plano de eletrónica de consumo
• Conexão interna de dispositivos inteligentes IoT

Método de embalagem

1. Tape & Reel: Para a versão SMT com tampa de vácuo. Alimentação direta à máquina automática de recolha e colocação, adequada para produção em massa de grande volume.
2. Tubos (embalagem de tubos): Para amostras de THT retas/de ângulo reto e encomendas de pequenos lotes, inserção manual ou montagem semi-automática.

Especificar os requisitos de embalagem no momento da encomenda.

Tempo de execução

• Provas: 3 dias úteis para os artigos normais
• Ordem de produção a granel: 1-3 semanas (depende do número de alfinetes, do tipo de revestimento e embalagem; peças modificadas sob medida exigem mais tempo)

Certificação de fábrica e serviço personalizado

• Certificações: RoHS, REACH, certificação de materiais UL‐94V‐0
• Política de amostragem:Apoio a amostras gratuitas / entrega rápida de amostraspara avaliação de engenharia
• MOQ: Peças padrão MOQ baixo; MOQ de estrutura personalizada na avaliação do projeto
• Área de aplicação personalizada: altura do isolante, posição do alfinete vazio, comprimento do alfinete, espessura do revestimento, forma de montagem, solução de embalagem especial
• Serviço: fornecer desenhos, ficheiros 2D/3D, relatório de ensaio para a revisão do projecto

Guia de selecção de engenheiros

1. Confirmação de inclinação: confirmação de inclinação de 2,0 mm, estrutura de duas fileiras.
2. Selecionar o tipo de montagem: recto / ângulo reto 90° / SMT (se SMT for exigido, confirmar se é necessária uma tampa de sucção para a retirada e colocação).
3. Confirme o PIN: corresponda à contagem da posição do cabo plano IDC.
4. Altura da caixa: escolha a altura padrão ou envie o desenho para a altura de plástico personalizada.
5. Seleção de revestimento: revestimento de estanho para sinal geral; flash de ouro para ambiente de trabalho de alta vibração / longa vida.
6. Seleção de embalagens: fita e bobina para produção automática SMT; tubo para prototipo de laboratório e montagem manual.
7. Envie-nos a sua impressão de PCB ou o número de peça do concorrente; a nossa equipa de engenheiros irá validar a solução correspondente.

Lembrança de consulta: Por favor, indique a quantidade de alfinetes, o estilo de montagem, os requisitos de embalagem e a aplicação-alvo ao enviar a consulta.
