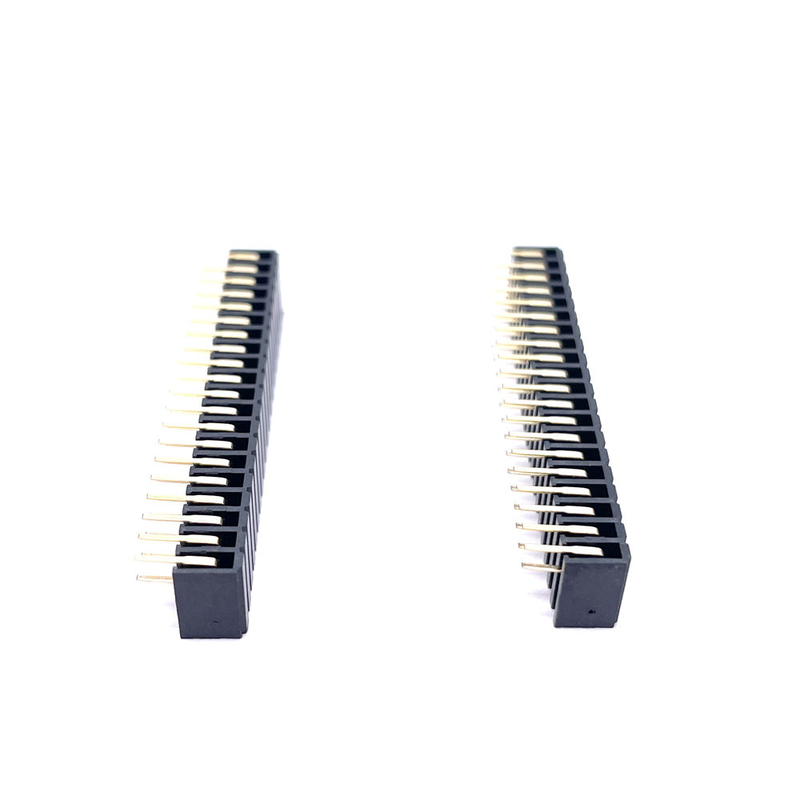

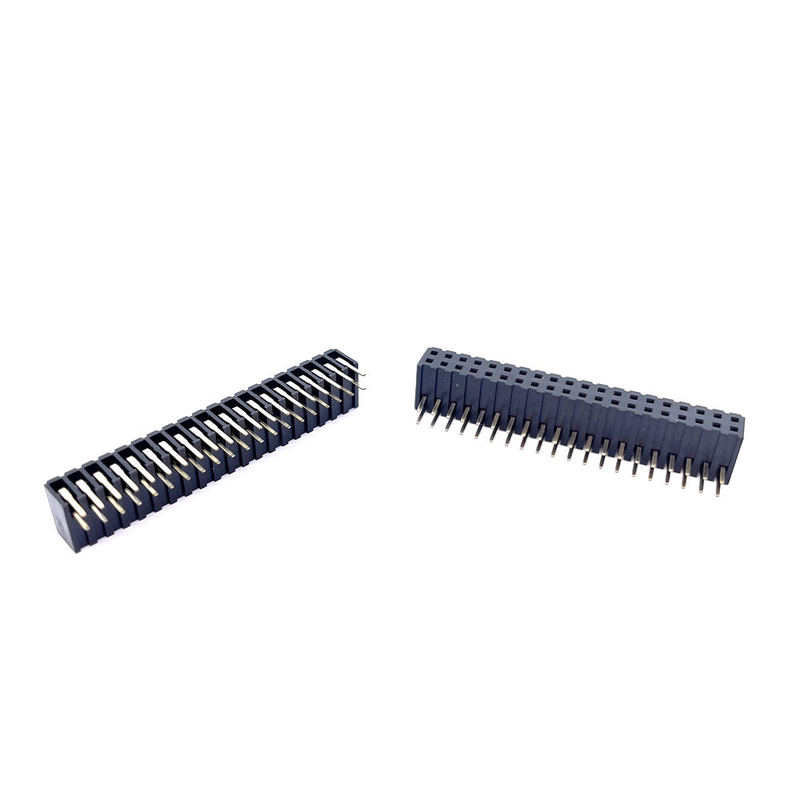

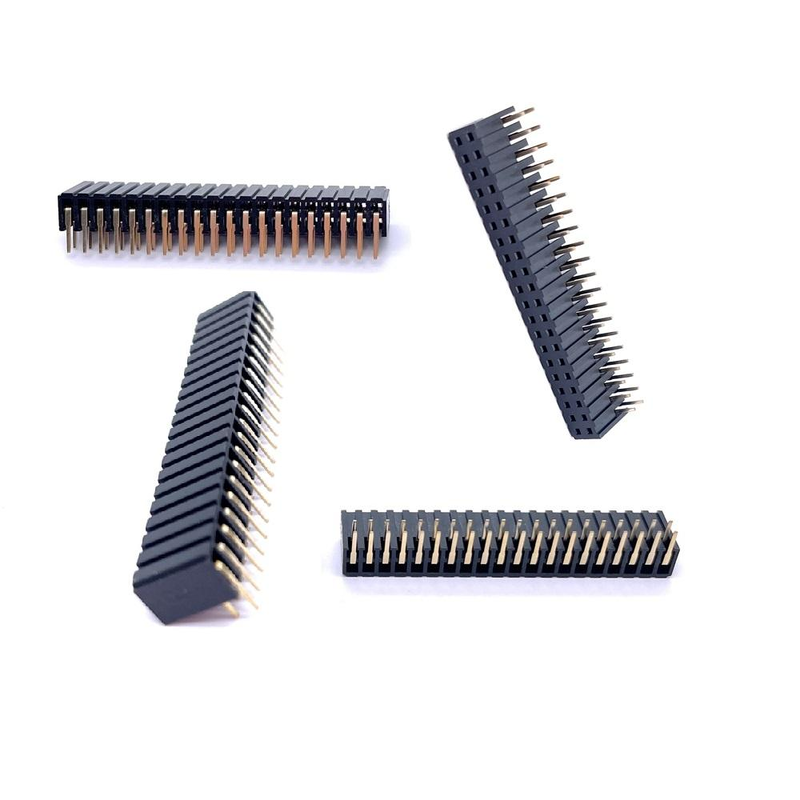

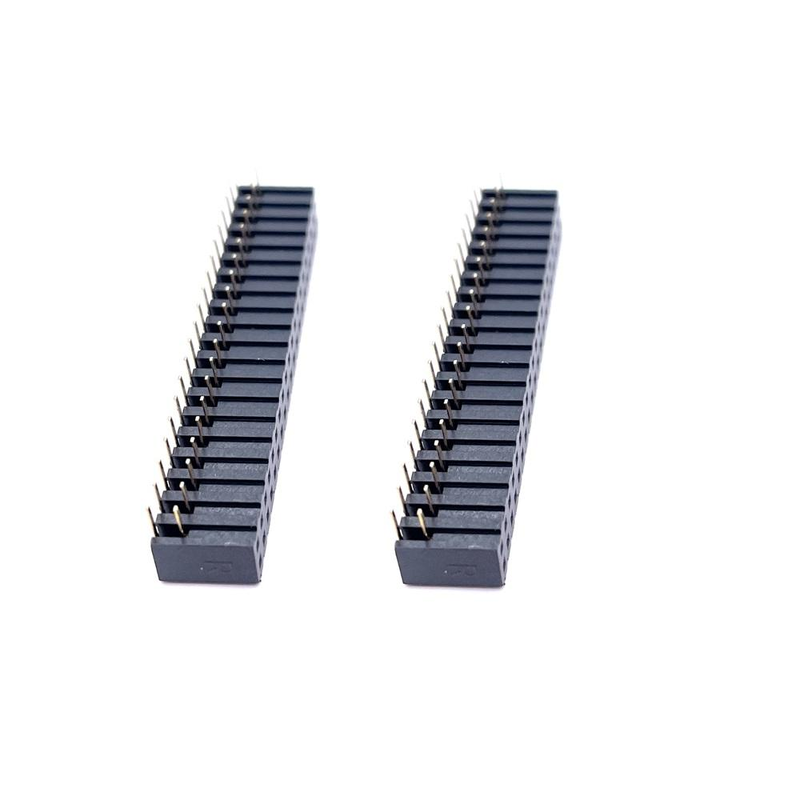

ODM 2.0mm Pitch 90 Graus Dual Row Brass Contact IP67 Automotive 2x20 Pin Female Header

Destaque

1. Múltiplas opções de montagem: pin direito / ângulo reto de 90° / SMT de montagem de superfície, altura de caixa de plástico personalizada disponível para ODM
2. Compatível com o sistema SMT de recolha e colocação da tampa, pronto para montagem automática
3. Embalagens de bobinas antiestáticas de fita e bobina para produção SMT em grande volume
4. Material de base de contacto de latão, de qualidade automotiva, selado IP67
5. Modificação flexível de contagem de alfinetes, cor da caixa e revestimento personalizado mediante solicitação

Descrição do produto

Performance mecânica

Ambiente e solda

Compatibilidade e referência cruzada

Compatibilidade mecânica e elétrica direta para as principais séries internacionais de conectores automotivos.

• Funciona como uma alternativa funcional à série de cabeçalhos femininos fechados de fila dupla de pitch Molex, TE, Amphenol 2.0 mm.
• Impressão pin-to-pin compatível com a maioria dos layouts de PCB; verificar a caixa de acoplamento e o selo antes da produção em massa.

Nota: Envie o seu número de peça original à nossa equipa de engenharia para um relatório completo de validação da substituição.

Características do produto

1. O contato de latão proporciona condutividade estável, boa retenção de mola contra vibrações e choques automotivos
2. Blocos de vedação IP67 que impedem a imersão em poeira, salpicos e de curta duração em ambientes adversos do veículo
3. A polarização anti-mal-aperto evita erros de montagem de direção errada
4. Compatível com tampa SMT de recolha e colocação; adapta-se a máquinas de recolha e colocação padrão
5. Suporte ODM multi-factor: vertical/angulo reto/SMT, altura de caixa personalizável
6. O isolante de alta temperatura sobrevive à solda por refluxo SMT sem deformação

Vantagem do produto

• Personalização rápida do ODM: modifique a contagem de alfinetes, a altura da caixa, o revestimento, o estilo de montagem sem grandes custos de NRE
• Duas opções de embalagem: tubo / fita e bobina, adequada diretamente às linhas de produção SMT existentes do cliente
• Confiabilidade a nível do automóvel, vibração passada, ciclo de temperatura e validação da entrada de IP
• Alternativa rentável em relação a marcas internacionais, mesmo desempenho mecânico-elétrico
• Apoio técnico: recomendação da pegada de PCB, correspondência de pares de acoplamento, validação pré-produção

Aplicação

• ECU automotivo, BMS, módulos de sensores ADAS
• Veículos todo-o-terreno, unidades de controlo de veículos comerciais
• Controle industrial em ambientes adversos, equipamento IoT ao ar livre
• Câmara de bordo, sistema de iluminação, interconexão de sinal do veículo com fios de bordo

Método de embalagem

1. Embalagem de tubos: Tubo de PVC padrão, para montagem manual/amostragem de protótipos; não adequado para montagem automática SMT
2. Tape & Reel: fita transportadora em relevo + fita de cobertura na bobina, diretamente compatível com a máquina SMT de recolha e colocação, para produção em massa de grande volume.

Especificar os requisitos de embalagem no momento da encomenda.

Tempo de execução

• Provas: 3 dias úteis para os artigos normais
• Ordem de produção a granel: 1-3 semanas (depende do número de alfinetes, do tipo de revestimento e embalagem; peças modificadas sob medida exigem mais tempo)

Certificação de fábrica e serviço personalizado

• Certificações: ISO9001, IATF16949 sistema de qualidade automóvel, conformidade UL, RoHS e REACH
• MOQ: Peças padrão: baixo MOQ; peças personalizadas ODM: MOQ após avaliação
• Disponíveis amostras gratuitas; apoio à entrega rápida de amostras
• Serviço ODM: altura da caixa, número de pinos, revestimento, cor da caixa, estilo de montagem e requisitos especiais de embalagem são aceitáveis.

Guia de selecção de engenheiros

1. Confirmar o passo: 2,0 mm, fila dupla, contagem de pinos 2×20P, orientação de montagem: 90° ângulo reto
2. Confirmar o ambiente de trabalho: necessário IP67?
3. Selecionar terminação: solda através de um buraco ou montagem de superfície SMT.
4. Seleção de revestimento: revestido de estanho para sinal geral; revestido de ouro para aplicações em veículos de alta vibração / longa vida útil.
5. Escolha de embalagem: tubo para pequenos lotes; fita e bobina para linha de produção automática SMT.
6. Submeter a temperatura de trabalho alvo, o número de peças de acoplamento e as restrições de layout do PCB ao nosso engenheiro para confirmação final antes da amostragem formal.

Contacte a nossa equipa de engenheiros se precisar de um desenho de pegada, ficheiro 3D STEP ou recomendação de par.
