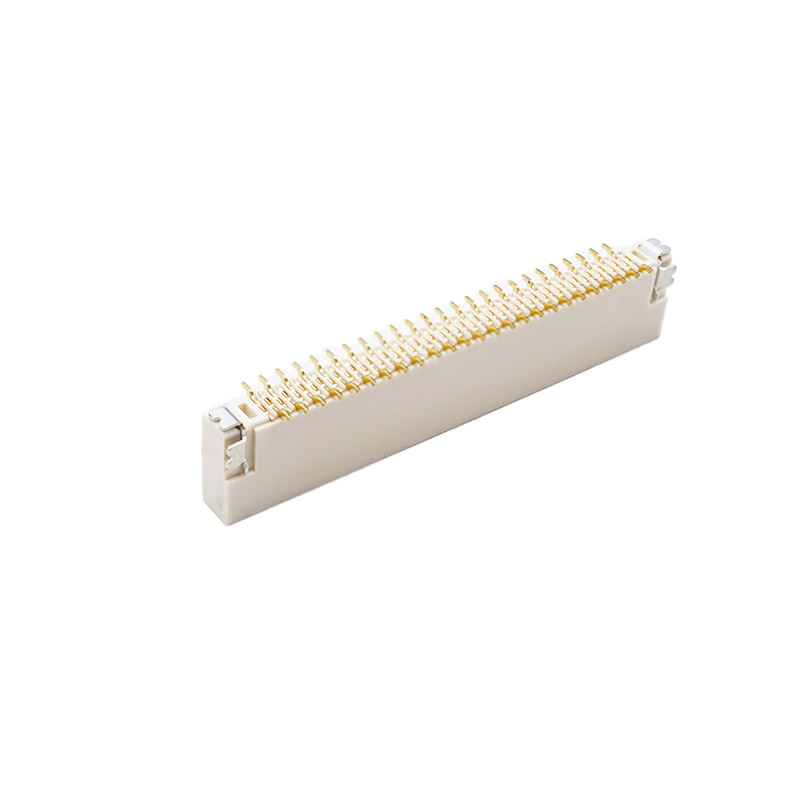

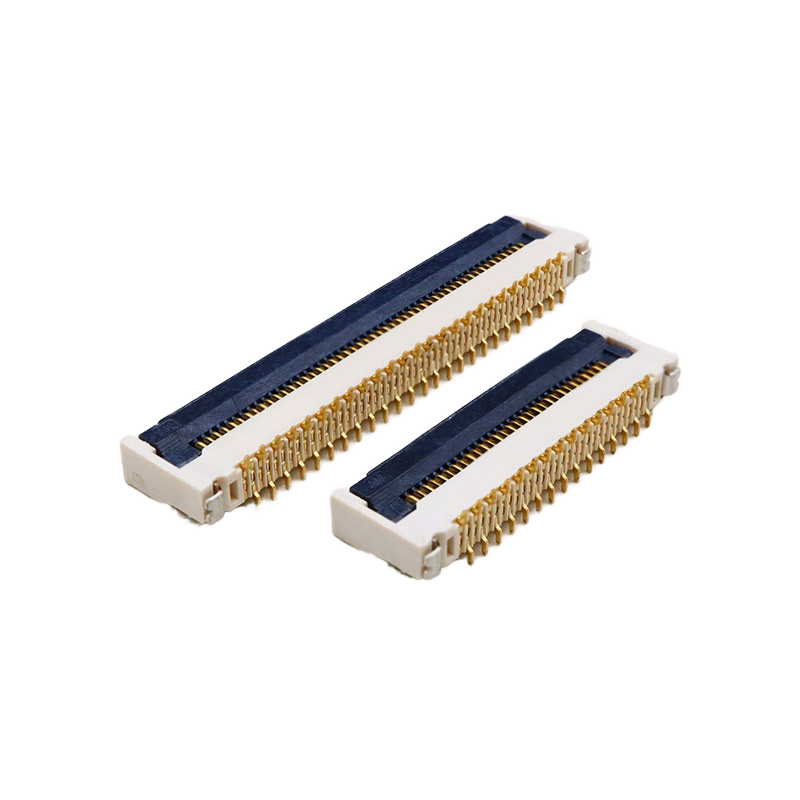

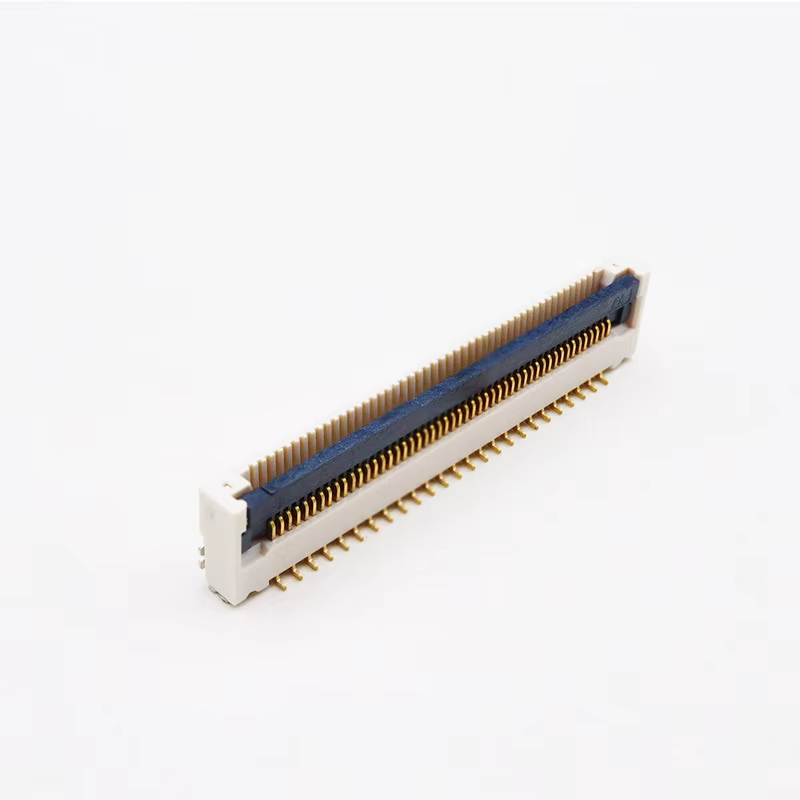

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC

Lugar de origem:

Guangdong,China

Marca:

XTKCONN

Certificação:

CE,SGS,ROHS,ISO9001

Número do modelo:

FPC**-T1T1-00**-C

Contacte-nos
Solicite um orçamento
Detalhes do produto
Material:
PCL
Material Terminal:
Bronze de fósforo, chapeamento de ouro
Tipo:
Conector FFC e FPC
Aplicativo:
PCB
Pacote:
Empacotamento do carretel
Picth:
0,5mm
Termos de pagamento e envio
Quantidade de ordem mínima
10 unidades
Preço
Negotiable price
Detalhes da embalagem
pacote a vácuo, caixas em caixa
Tempo de entrega
5-7 dias
Termos de pagamento
L/C, T/T, Pagamento
Habilidade da fonte
4KK peças
Descrição do produto

Conector FPC Flip-Top de Passo de 0.5mm | SMT Vertical, H5.9, 30/40/50P


✅ Destaques do Produto

  1. Mecanismo de Travamento Flip-Top ZIF: Design de trava flip-top seguro evita que o FPC se solte sob vibração contínua. Resolve um ponto problemático comum: desconexão fácil e falha de contato em veículos e eletrônicos portáteis. Versão não-ZIF opcional mediante solicitação.
  2. Altura Ultra-Baixa de 5.9mm: Altura de empilhamento compacta de 5.9mm, economiza espaço na PCB interna para montagens finas de consumo e automotivas.
  3. Resistência à Vibração Verificada: Teste rigoroso de confiabilidade de vibração aprovado, desempenho de contato estável em ambiente de solavancos e trepidação.
  4. Terminal de Contato Banhado a Ouro: Alta pureza banho de ouro, baixa resistência de contato, excelente resistência à oxidação para longa vida útil.


Tabela de Especificações Técnicas

Categoria Item Espec
Desempenho Elétrico Passo 0.5 mm
Contagem de Pinos 30P / 40P / 50P
Corrente Nominal 0.5A por contato
Tensão Nominal 50V AC/DC
Resistência de Contato ≤50 mΩ
Resistência de Isolamento ≥1000 MΩ
Tensão de Suporte 250V AC por 1min
Desempenho Mecânico Tipo de Montagem Patch SMT Vertical
Tipo de Trava Flip-Top ZIF (Não-ZIF opcional)
Altura de Empilhamento H5.9 mm
Ciclos de Inserção ≥30 vezes
Teste de Vibração Teste de Vibração Grau Automotivo Aprovado
Material e Revestimento Material do Terminal Liga de Cobre
Revestimento de Contato Banhado a Ouro
Material da Carcaça LCP UL94V-0, Sem Halogênio
Ambiente Temp. de Operação -40℃ ~ +85℃
Guia de Soldagem Método de Soldagem Reflow SMT
Temp. de Reflow Pico Máx. 260℃ (10s)

🔄 Referência Cruzada e Substituição Equivalente

Substituição direta para as principais marcas internacionais de conectores FPC. O footprint compatível mantém o redesenho da PCB mínimo.

Substituição drop-in adequada para conectores FPC flip top verticais de passo 0.5mm com as mesmas especificações. Suportamos modificação compatível pino a pino se você precisar de um footprint personalizado.

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFCConector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC



📍 Características do Produto

  • Estrutura de travamento flip-top, fácil inserção e remoção do FPC
  • Layout de patch vertical, roteamento simples de layout de PCB
  • Carcaça de alta temperatura LCP, suporta soldagem por reflow
  • Sem halogênio, compatível com RoHS
  • Contatos banhados a ouro para transmissão de sinal estável


Mais tipos para referência:

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC

🏆 Vantagens do Produto

  1. Trava flip ZIF confiável, evita efetivamente a saída do FPC sob vibração (resolve o ponto problemático de falha frequente de conectores baratos)
  2. Altura fina H5.9, ideal para restrições de espaço interno de dispositivos finos
  3. Confiabilidade de vibração rigorosamente verificada, adequada para cenários de alto impacto montados em veículos
  4. Embalagem padrão em fita e rolo, diretamente compatível com máquina de colocação automática SMT
  5. Consistência de lote estável, menor taxa de falha do que conectores genéricos de baixo custo


🗄️ Cenários de Aplicação

Eletrônicos internos automotivos

Display embarcado,

Tablet,

Notebook,

Wearable inteligente,

Dispositivo médico portátil,

Painel de toque industrial,

Módulo de controle de casa inteligente


📦 Embalagem

  • Fita e Rolo (Rolo): Fita transportadora em relevo padrão, adequada para máquinas de pick-and-place automáticas SMT, carregada diretamente na linha de produção do cliente para montagem em massa.
  • Tubo (Embalagem em Tubo): Embalagem em tubo de plástico, principalmente para protótipos, lotes pequenos de testes ou cenários de montagem manual.

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC

⏱️ Prazo de Entrega

  • Pedido de amostra: 3 dias úteis
  • Pedido de produção em massa: 1-3 semanas, sujeito à quantidade e requisitos personalizados


🏭 Certificações de Fábrica e Serviço Personalizado

  • Certificações: RoHS, REACH, UL94V-0
  • MOQ: MOQ baixo para pedidos em massa
  • Política de Amostra: Amostras gratuitas disponíveis, entrega rápida de amostras
  • Serviço Personalizado: Contagem de pinos personalizada, espessura de revestimento, estrutura de trava modificada, versão Não-ZIF, marcação personalizada disponível.


📊 Guia de Seleção do Cliente

  1. Confirmar número de pinos: 30P/40P/50P, passo fixo em 0.5mm
  2. Seleção da trava: Flip-top ZIF para plug/unplug frequente do FPC; Não-ZIF para montagem fixa
  3. Altura: Este modelo tem uma altura de empilhamento fixa de H5.9mm
  4. Ambiente de trabalho: Selecione esta versão se o seu produto enfrentar requisitos de vibração contínua
  5. Soldagem: Apenas para processo de reflow SMT; Soldagem manual não recomendada

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC

Conector FPC de Passo 0.5mm 30/40/50P Banho de Ouro H5.9 Vertical com Tampa Flip e Trava Conector FFC


FAQs


1. Posso fazer um pedido de amostra?
Sim, aceitamos pedidos de amostra para testar e verificar a qualidade. Amostras mistas são aceitáveis.


2. Você pode fabricar seus produtos de acordo com nossa demanda?
Sim, as especificações dos produtos podem ser personalizadas se você puder atender ao nosso MOQ.


3. Como garantir a qualidade de seus produtos?
1) Prometemos que, dentro de 30 dias de um problema de qualidade, lhe daremos um reembolso.

2) Inspeção rigorosa durante a produção.

3) Inspeção rigorosa por amostragem de produtos antes do envio, e embalagem intacta do produto é garantida.


4. Quais são as certificações de nossos produtos?
ISO9001 e algumas outras certificações ROHS.


5. Quanto tempo posso receber os produtos?
A maioria dos produtos está em estoque; o tempo de entrega é de cerca de 1-5 dias após o recebimento do pagamento. Para requisitos personalizados, o tempo será um pouco mais longo, conforme confirmamos.


6. Que tipo de logística você usa para entrega?
Principalmente entregamos mercadorias por DHL, UPS, FEDEX, EMS e outras entregas expressas. Escolheremos a logística mais econômica para os clientes. Também é suportado o recolhimento de mercadorias pelo seu despachante.


7. Por que você deveria comprar de nós?
Temos 16 anos de experiência na indústria. Cooperamos com milhares de empresas. A qualidade do produto é confiável.


8. Quais produtos sua empresa vende principalmente?
Os principais produtos da nossa empresa incluem conectores FFC/FPC / Conector Wafer / Conector de cartão SIM / Conector de cartão de memória / Conector USB / Conector Tipo C / Conector HDMI / Série RJ45 / Conector B to B e conectores Pin header, e assim por diante.
