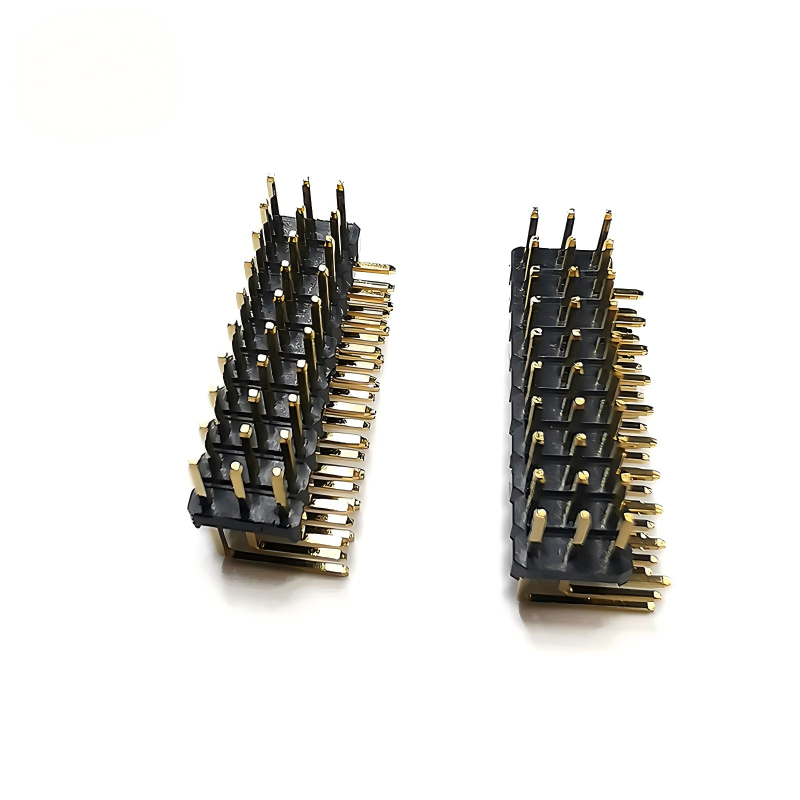

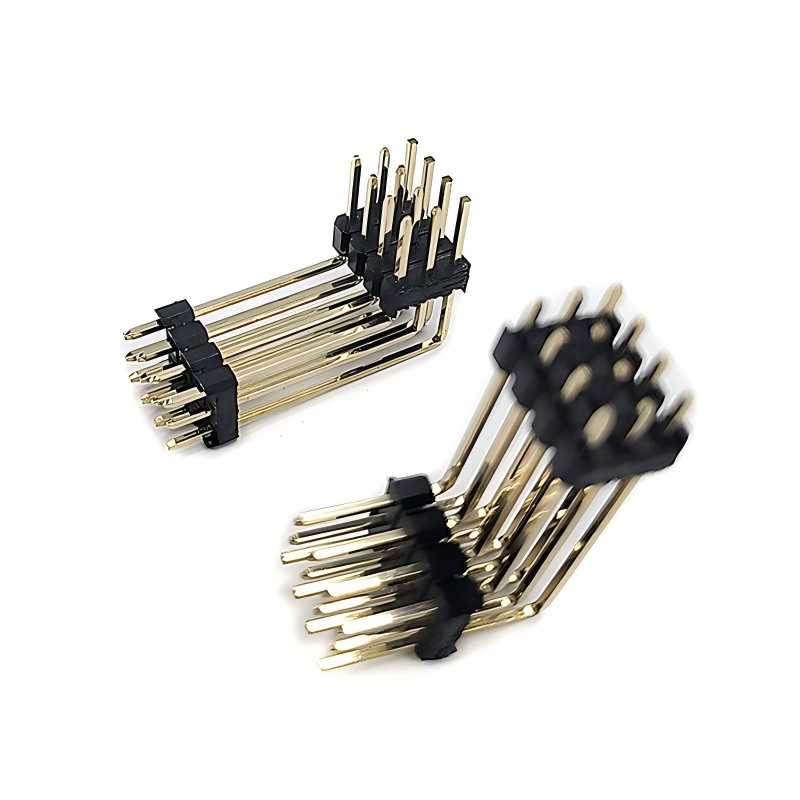

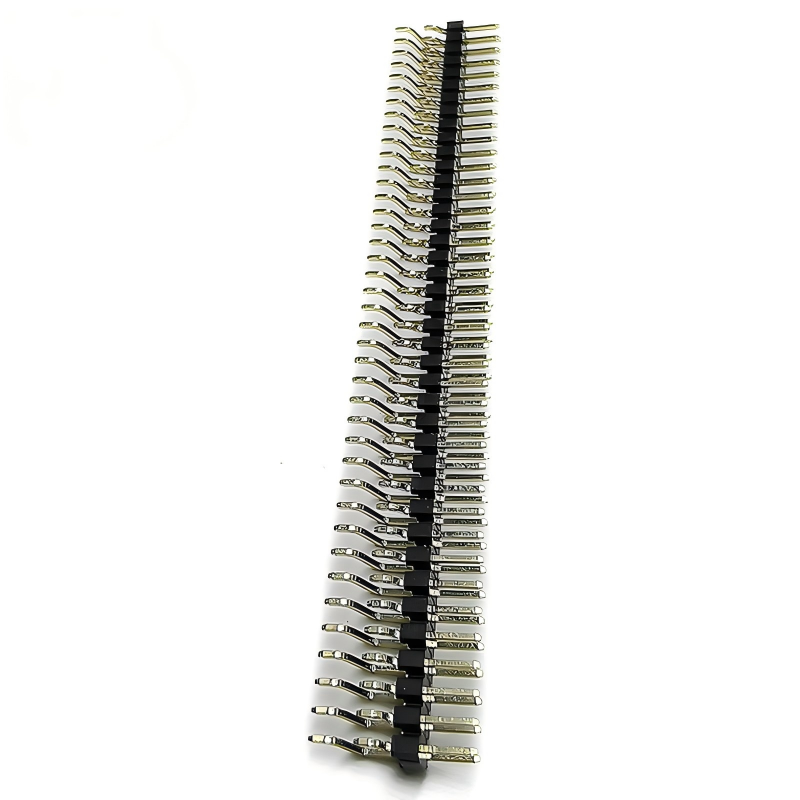

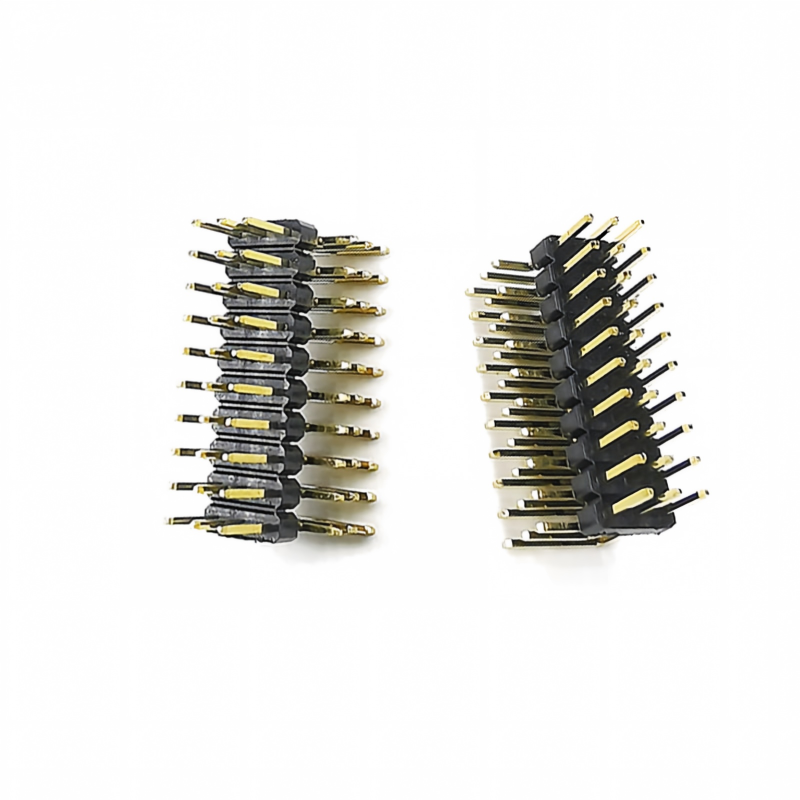

3.96 mm Cabeça de alfinete triturada de três linhas para máquinas-ferramentas CNC e controladores industriais
Descrição do produto
| Ponto |
Especificações |
| Pico |
3.96 mm (0,156 polegadas), centro-a-centro |
| Linhas |
3 - Linha |
| Tipo de montagem |
Soldagem através de buracos (DIP); opcional em ângulo reto/direito |
| Posições disponíveis |
Contagem de pinos por linha; 3-40 posições no total, aceitável para OEM |
| Construção de alfinetes |
Máquinas de processamento CNC de precisão (sem estampagem) |
| Secção transversal do alfinete |
Pin quadrado mecanizado (dimensão personalizada disponível) |
| Corrente nominal |
7 Um máximo por contacto- Relatório do HRB... |
| Voltagem nominal |
300 V AC |
| Resistência ao contacto |
≤ 10 mΩ (inicial) |
| Resistência ao isolamento |
≥ 1000 MΩ DC 500 V |
| Voltagem resistente dielétrica |
1500 V AC, 1 minuto |
| Intervalo de temperatura de funcionamento |
-40 °C ~ +120 °C- Relatório do HRB... |
| Ciclos de acasalamento |
Mínimo de 500 ciclos |
| Conformidade |
RoHS 2.0, REACH |
| Parte de acasalamento compatível |
Conexão machinada feminina de três linhas de 3,96 mm |
O nosso3Cabeça de alfinete mecanizada de três linhas de.96 mmé uma interligação de alta fiabilidade de placa para placa / placa para cabo projetada especificamente para máquinas-ferramenta CNC, sistemas PLC e controladores industriais pesados.adota contatos sólidos totalmente usinados por CNC para oferecer estabilidade mecânica superior, baixa resistência ao contacto e desempenho constante sob vibração, ciclo de temperatura e ciclos de acoplamento repetidos.para a manipulação de circuitos de sinalização mista e de baixa potência para equipamentos de automação de fábrica. Completamente compatível com RoHS e REACH, suporta solda DIP através de buracos para condições de montagem de nível industrial.
Detalhes do material
| Componente |
Material e acabamento |
| Casas / isolantes |
Termoplástico PA6T/PBT de elevada qualidade,UL94 V-0 retardador de chama; cor padrão Wayconn pretaEle... |
| Material de base de contacto |
Ligação de latão/cobre de alta resistência, torneamento CNC de precisão |
| Capa de base de revestimento |
Revestimento por níquel (barreira anticorrosiva) |
| Finitura da superfície de contacto |
Padrão: estanho sobre níquel; opção: revestimento de ouro seletivo/completo para aplicações de alta vibração / longa vida |
| Estrutura de retenção |
Bloqueio por injecção, alfinetes firmemente bloqueados no interior do invólucro para evitar o afrouxamento do alfinete por choque e vibração |
Indústrias de aplicação e equipamentos finais típicos
- Máquinas-ferramentas CNC: placa-mãe do controlador CNC, interface do servocondutor, placa de expansão de E/S da máquina, interconexão de sinais do sistema de controlo numérico
- Automatização Industrial e ControladoresModulos PLC, placas de controlo de movimento, unidades de controlo de retransmissão industrial, placas periféricas de autocarro de campo
- Equipamento de automação de fábrica: Caixas de controlo automáticas de linhas de produção, placas de controlo auxiliares de robôs
- Equipamento industrial de energia e energia: Unidades industriais de monitorização da potência, ligações de sinal internas de inversores
- Instrumentos de ensaio e medição: Equipamento de ensaio industrial, equipamento de controlo industrial incorporado
Adequado para cenários que exijam elevada fiabilidade mecânica, anti-vibração, longa vida útil e manutenção frequente em campo.
Opções de personalização
- Orientação: reta vertical / ângulo reto de 90°
- Comprimento de alfinete e PCB através de buraco de customização de comprimento da cauda
- Revestimento: estanho-níquel padrão; ouro completo / ouro seletivo mediante pedido
- Posições totais dos pinos: combinações de pinos personalizadas para o traçado de três linhas
- Altura especial de estacionamento / elevação da cabine
- Marcação personalizada, embalagem (sopa/tubo/saco a granel)
Por que escolher-nos
- Fabricante profissional de conectores industriais, especializado em soluções de interconexão por pinos mecanizados para equipamentos de automação
- Provas de engenharia gratuitas disponíveis para validação pelo cliente
- Capacidade interna de moldagem e usinagem CNC, tempo de execução rápido para modificações personalizadas
- Ensaios rigorosos de QC de entrada a final: inspecção dimensional, resistência ao contacto, resistência à alta tensão, ensaio de vibração
- Apoio OEM e ODM para fabricantes de máquinas-ferramenta e controladores industriais em todo o mundo.
Perguntas frequentes
Q: Qual é o seu MOQ?
A: Nosso MOQ geralmente é de 1000 pcs, mas aceitamos pequenas quantidades de encomenda para testes.
P: Posso visitar a sua fábrica?
R: Bem-vindo a visitar a nossa fábrica, e mostraremos o nosso processo de produção profissional, e esperando que possamos ter cooperação a longo prazo com você.
Q: Qual é o seu tempo de amostra? Qual é o seu tempo de entrega?
A: 7 dias para amostras e 15-20 dias para produção em massa.
P: Como inspeciono os meus produtos?
A: Pode inspeccionar visitando a fábrica, ou pedir a um terceiro para inspeccionar, ou por inspecção de imagem.
P: Quanto custa o envio para o meu país?
A: O frete será dado pela empresa de frete com base no seu peso bruto e CBM.
P: Como é que sei se envia a minha encomenda?
R: O número de rastreamento ((DHL, UPS, FedEx, TNT, EMS, etc.), a nota de transporte aéreo ou B / L por mar serão enviados para você assim que seus produtos forem enviados.O serviço pós-venda é prestadoNós apoiamos o que você vende.
P: Posso fazer produtos personalizados?
R: Claro, basta enviar-nos o seu desenho ou amostra.
