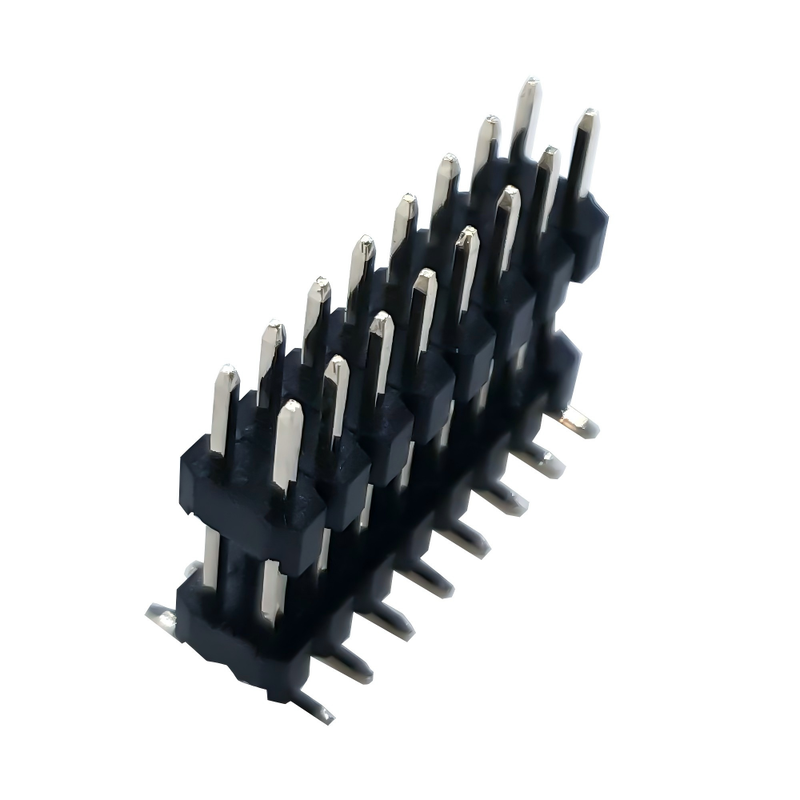

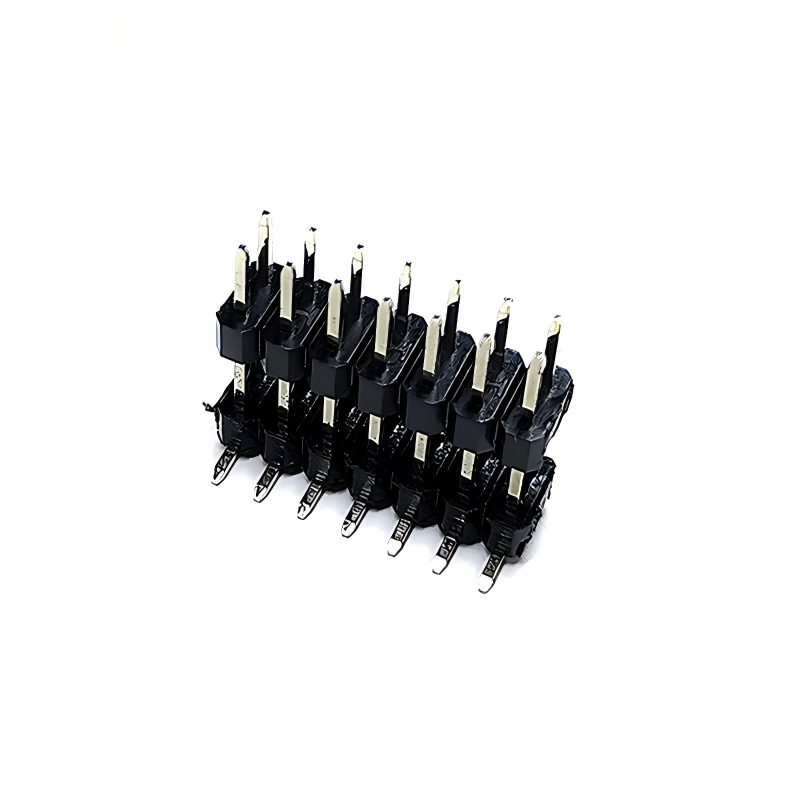

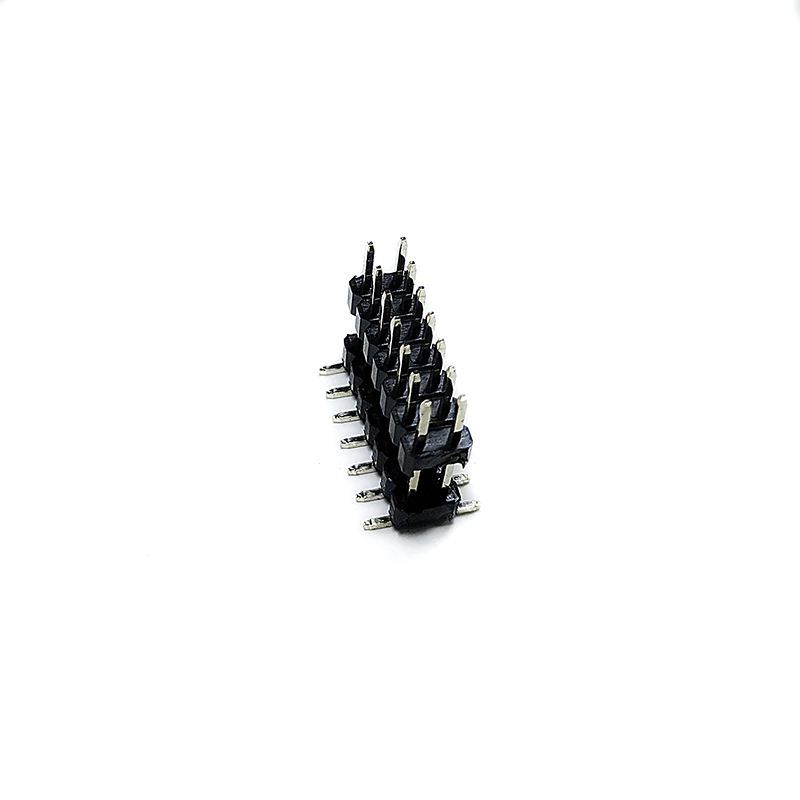

2.54mm (0.1") Conector Macho de Pino de Fila Dupla Reta – Tipo SMT (Montagem em Superfície Vertical), Caudas Gull-Wing, Pino Quadrado de Latão, PA6T/LCP UL94 V-0, para PCB de Alta Densidade

Descrição do Produto

Visão Geral

O Conector Macho de Pino de Fila Dupla Reta de 2.54mm – Tipo SMT é a evolução de montagem em superfície da clássica barra de pinos de 0.1": pinos quadrados de latão Ø0.64mm prensados em um isolador preto PA6T UL94 V-0, orientação vertical de 180° com caudas SMD gull-wing que reflow na parte superior da PCB — sem furos, sem solda por onda. Fornecido como barra destacável de fila dupla (2×20 = 40 pinos padrão para placa de desenvolvimento/GPIO; 2×40 para controlador industrial), destacável a cada 2.54mm.

Materiais

• Isolador: PBT preto UL94 V-0; opção PA6T para onda sem chumbo de 260°C; opção Nylon 6T/GWT 750°C

• Pino: Latão C2680 Ø0.64mm quadrado; opção de bronze fosforoso C5210 para >500 ciclos (Amphenol Quickie usa PB)

• Revestimento: Flash de ouro 0.05µm sobre 50µ" Ni na zona de acoplamento de 5.84mm; estanho fosco 2–3µm na cauda de 3.0mm; opção de ouro seletivo 30µ" (0.76µm) em MOQ de 500 peças

• Opções de Plástico: plástico simples de 2.5mm de altura / plástico duplo reforçado (anti-dobra)

Indústrias de Aplicação

• Módulos de Câmera IP– conector reto 2×20 em adaptador flexível placa de sensor para placa principal, 2×5 em subplaca de driver de LED IR

• Placa Principal DVR / NVR– conector de backplane de fila dupla 2×40 para GPIO / entrada de alarme / RS485 / áudio

• Injetor / Switch PoE– conector de dados+energia 2×5, flash de ouro anti-oxidação em sótão/armário de fiação

• Leitor de Controle de Acesso– 2×5 / 2×10 para Wiegand + LED + buzzer

• Estação de Porta Inteligente / Intercomunicador de Vídeo– 2×20 mezzanine para MCU principal

• Câmera de Tráfego / ANPR– backplane industrial 2×40, temperatura ampla -40~+105°C

• Hub de Sensor de Segurança– placa agregadora PIR / fumaça / quebra de vidro

Opções de Personalização

• Contagem: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (destacável)

• Cauda: 3.0mm (padrão) / 6.0mm (6T) / 10.8mm total (clone Connfly) / 8.5 / 11.96mm

• Plástico: simples 2.5mm / duplo 4.3mm / 8.5mm de altura

• Isolador: PBT+30%GF preto (padrão) / PA6T / Nylon 6T / cor

• Revestimento: flash de ouro / 30µ" seletivo / estanho completo / duplex

• Pino: latão (padrão) / bronze fosforoso

• Orientação: reto/ângulo reto

• Embalagem: saco PE/tubo/bandeja

Processo de Customização Passo a Passo

1. Coleta de Requisitos → 2. Avaliação Técnica e Cotação → 3. Revisão e Confirmação do Desenho 3D → 4. Molde / Ferramental e Protótipo → 5. Teste de Amostra (contato R, retenção, refluxo) e Aprovação → 6. Produção em Massa → 7. QC Final e Envio.

Nosso serviço

Disponibilidade e Política de Amostras

As amostras são enviadas aos nossos clientes gratuitamente mediante solicitação, desde que estejam dispostos a pagar pelo frete, ou podemos pagar o frete para alguns clientes antigos do nosso lado também, ou o cliente pode pagar o frete antecipadamente, e podemos enviar amostras com nosso courier também.

Garantias/Garantias/Termos e Condições

Oferecemos uma garantia de qualidade do produto.
Uma entrega rápida de 15 dias é garantida.
Os termos de pagamento incluem T/T, mas estão sujeitos a negociação, como L/C, PayPal, Western Union e mais.

Serviço Pós-Venda

Excelente serviço é oferecido através de nossa rede de escritórios e sede.
Por favor, entre em contato com nosso departamento de vendas de marketing por telefone ou e-mail, ou se for conveniente, visite nosso escritório.
Além do serviço amigável, oferecemos os preços mais competitivos e agendamento flexível.

FAQ

P: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 peças, mas aceitamos pequenas quantidades de pedidos para testes.

P: Posso visitar sua fábrica?

R: Bem-vindo à visita de sua fábrica, e nós lhe mostraremos nosso processo de produção profissional, e esperamos ter uma cooperação de longo prazo com você.

P: Qual é o seu tempo de amostra? Qual é o seu tempo de entrega?

R: 7 dias para amostras e 15-20 dias para produção em massa. Depende da quantidade.

P: Como inspeciono meus bens?

R: Você pode inspecionar visitando a fábrica, ou pedir a uma terceira parte para inspecionar, ou por inspeção de imagem.

P: Quanto custa para enviar para o meu país?

R: O frete será fornecido pela empresa de frete com base no seu Peso Bruto e CBM.

P: Como sei se você enviou meu pedido?

R: O número de rastreamento (DHL, UPS, FedEx, TNT, EMS, etc.), Conhecimento de Embarque Aéreo, ou B/L por Mar será enviado a você assim que seus bens forem enviados. Também acompanhamos a entrega e mantemos você informado. O útil serviço pós-venda é fornecido. Apoiamos o que você vende.

P: Posso fazer produtos personalizados? / personalizados?

 R: Claro, basta nos enviar seu desenho ou amostra.
