Passo 1,0 mm 2x50 pinos conector de encaixe de fileira dupla reto 1mm de passo espaço na placa conector de pinos de plástico duplo

Descrição do Produto

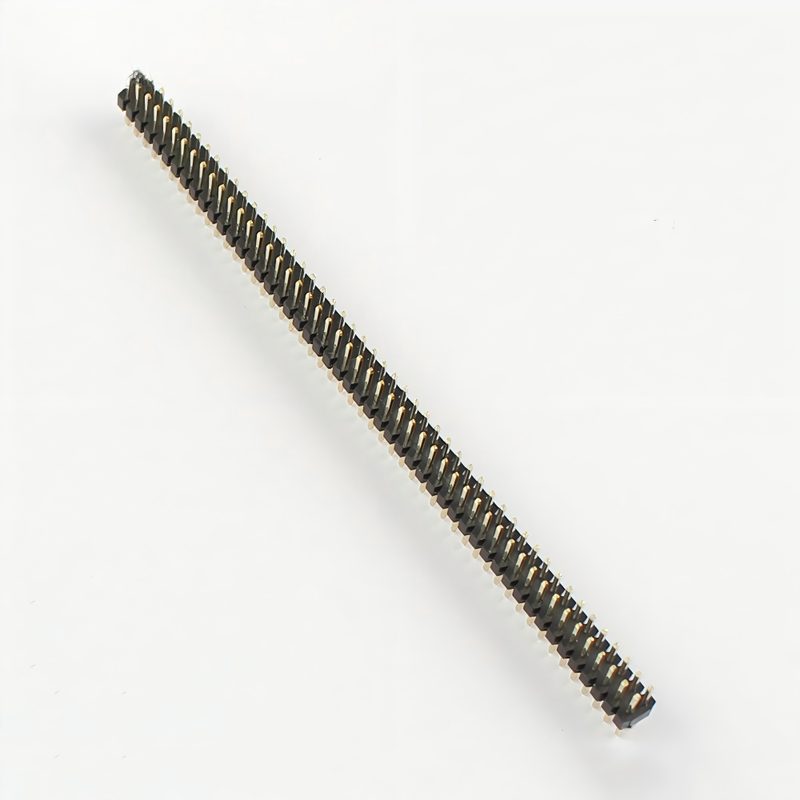

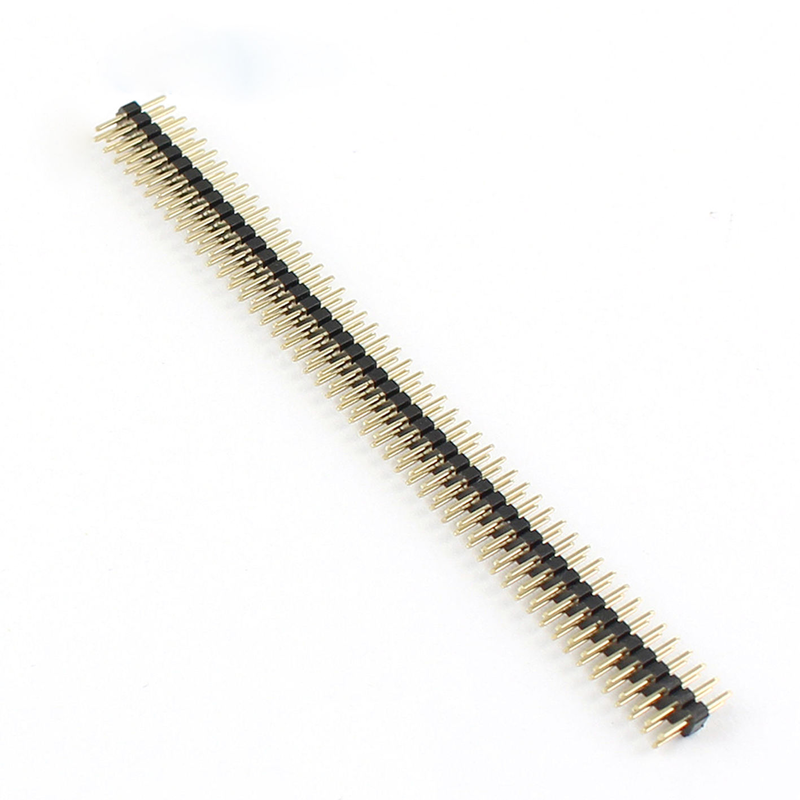

Conector de Encaixe de 2×50 Pinos com Passo de 1,0 mm

Conector Macho de Pinos Reto de Fileira Dupla para Interconexão de PCB de Alta Densidade

O Conector de Encaixe de 2×50 Pinos com Passo de 1,0 mm é um conector macho de pinos compacto, de fileira dupla, projetado para interconexão de PCB de alta densidade onde o espaço na placa é limitado e uma interface de 100 posições é necessária.

Com um passo de 1,00 mm, configuração de 2×50 pinos e layout reto vertical, este conector oferece um arranjo de contatos denso para projetos de interconexão placa-a-placa e de PCB. A configuração de encaixe pode ser especificada para aplicações onde um processo de montagem de PCB sem solda é preferido, sujeito ao design do furo da PCB e aos requisitos de contato de encaixe.

Comparado com conectores convencionais de passo de 2,54 mm, o passo de 1,00 mm permite um espaçamento de contato substancialmente menor, tornando este tipo de conector adequado para montagens eletrônicas compactas, placas de controle, equipamentos de comunicação e outros designs de PCB com restrição de espaço. O formato de passo de 1,00 mm também é amplamente utilizado em aplicações de interconexão de PCB e mezzanine de alta densidade.

Materiais

• Isolador: PBT (Connfly DS1021, TXGA FPH254F1, CJT) preto UL94 V-0; opção PA6T (ICKEY 6T) para onda sem chumbo de 260°C; opção Nylon 6T/GWT 750°C

• Pino: Latão C2680 Ø0,64 mm quadrado (desenho ICKEY CJT confirma 0,64 SQ); bronze fosforoso C5210 opção para >500 ciclos (Amphenol Quickie usa PB)

• Revestimento: Flash de ouro 0,05 µm sobre 50 µ" Ni na zona de acoplamento de 5,84 mm; estanho fosco 2–3 µm na cauda de 3,0 mm; opção de ouro seletivo de 30 µ" (0,76 µm) em MOQ de 500 unidades (classe Connfly "全金 Tipo33")

• Opções de plástico: plástico simples de 2,5 mm de altura / plástico duplo reforçado (anti-dobra)

Aplicação

Automação Industrial

Adequado para placas de controle compactas, módulos relacionados a PLC, controladores industriais e placas de interface eletrônica onde múltiplos sinais de PCB precisam ser interconectados.

Equipamentos de Comunicação

O passo de 1,00 mm e a configuração de 100 posições são adequados para módulos de comunicação compactos e placas de interface de alta densidade.

Computação Embarcada e Hardware de Computador

Aplicações potenciais incluem placas de computação embarcada, módulos relacionados a processadores, placas de interface e sistemas de computação compactos.

Eletrônicos de Consumo

O passo pequeno é adequado para montagens eletrônicas com restrição de espaço onde conectores convencionais de 2,54 mm ocupam muita área de PCB.

Equipamentos de Teste e Medição

A alta contagem de pinos pode suportar interfaces de PCB com múltiplos sinais em equipamentos de medição e instrumentação, sujeito às especificações elétricas e mecânicas necessárias.

Eletrônicos Automotivos

O formato do conector pode ser considerado para módulos eletrônicos automotivos onde a interconexão de PCB de alta densidade é necessária. Para qualificação automotiva, no entanto, os clientes devem confirmar a temperatura, vibração, revestimento, retenção e padrões automotivos aplicáveis antes da aprovação do projeto.

Opções de Personalização

• Contagem: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (desmontável)

• Cauda: 3,0 mm (padrão) / 6,0 mm (6T) / 10,8 mm total (clone Connfly) / 8,5 / 11,96 mm

• Plástico: simples 2,5 mm / duplo 4,3 mm / 8,5 mm de altura

• Isolador: PBT+30%GF preto (padrão) / PA6T / Nylon 6T / cor

• Revestimento: flash de ouro / 30 µ" seletivo​ / estanho total / duplex

• Pino: latão (padrão) / bronze fosforoso

• Orientação: reto/ângulo reto

• Embalagem: saco PE/tubo/bandeja

Processo de Personalização Passo a Passo

1. Coleta de Requisitos → 2. Avaliação Técnica e Cotação → 3. Revisão e Confirmação do Desenho 3D → 4. Molde / Ferramental e Protótipo → 5. Teste de Amostra (contato R, retenção, reflow) e Aprovação → 6. Produção em Massa → 7. QC Final e Envio.

Nosso serviço

Disponibilidade e Política de Amostras

As amostras são enviadas aos nossos clientes gratuitamente mediante solicitação, desde que estejam dispostos a pagar pelo frete, ou podemos pagar o frete para alguns clientes antigos de nosso lado também, ou o cliente pode pagar o frete antecipadamente, e podemos enviar as amostras com nosso courier também.

Garantias/Garantias/Termos e Condições

Oferecemos garantia de qualidade do produto.
Uma entrega rápida de 15 dias é garantida.
Os termos de pagamento incluem T/T, mas estão sujeitos a negociação, como L/C, PayPal, Western Union e mais.

Serviço Pós-Venda

Excelente serviço é oferecido através de nossa rede de escritórios e sede.
Por favor, entre em contato com nosso departamento de vendas de marketing por telefone ou e-mail, ou se for conveniente, visite nosso escritório.
Além do serviço amigável, oferecemos os preços mais competitivos e agendamento flexível.
