Novo conector de cadeira de agulhas 1,27mm alongado pin de fila dupla 2 * 25P todo cobre Proteção Ambiental fabricante revestido de ouro

Descrição do produto

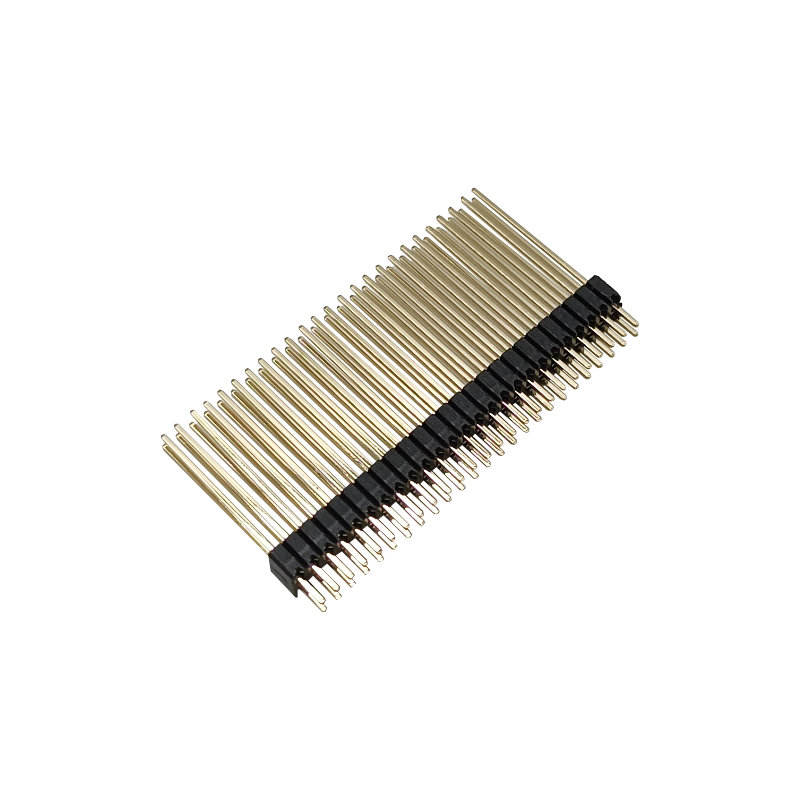

Isto...1.27mm Pitch 2×25P Extended Pin Header Connectoré um cabeçalho de pin masculino compacto concebido para interconexão PCB-PCB e placa-módulo, onde cabeçalhos padrão de 2,54 mm podem ocupar muito espaço na placa.

Apresentando um1.27 mm de comprimento, 50 contatos em duas linhas, configuração de alfinete estendida, contatos à base de cobre e superfícies de contato banhadas em ouro, é adequado para conjuntos eletrónicos compactos que exigem uma alta contagem de contatos numa área limitada de PCB.

Material e construção

Contactos de liga de cobre

O conector usa contatos de liga de cobre, fornecendo a base condutora necessária para a interconexão elétrica PCB-PCB. A área de acoplamento é especificada com placas de ouro de 0,25 μm,enquanto a cauda de solda utiliza 1.27 μm revestimento de estanho fosco.

Isolador termoplástico

O invólucro isolante utiliza material termoplástico com uma classificação de inflamabilidade UL94 V-0, tornando o componente adequado para conjuntos de PCB onde os requisitos de inflamabilidade do material precisam ser considerados.

Vantagens da Engenharia

1. Interconexão compacta entre placas

O passo de 1,27 mm e a configuração de 2 fileiras, 10 posições, fornecem uma interface compacta de PCB para PCB para aplicações onde o espaço da placa é limitado.

Isto torna o conector particularmente relevante para:

• Painéis de controlo compactos
• Modulos eletrónicos incorporados
• PCB de controlo industrial
• Equipamento de comunicação
• Modulos de computação
• Eletrónica de consumo

2. Assemblagem de PCB compatível com SMT

O projeto de montagem vertical de superfície é compatível com processos de montagem SMT automatizados.

Para a fabricação de PCB de grande volume, isto pode simplificar a integração num processo de produção de montagem de superfície existente.

3Performance elétrica definida

A especificação publicada fornece parâmetros elétricos mensuráveis em vez de basear-se apenas em alegações gerais de fiabilidade.

Os valores-chave incluem:

• 1A por corrente nominal de contacto
• Voltagem nominal de 125 VAC
• 20 mΩ resistência máxima de contacto inicial
• Resistência máxima de contacto de 50 mΩ após ensaio
• 1,000MΩ resistência mínima de isolamento

Estes números fornecem aos engenheiros critérios concretos para avaliar a adequação elétrica durante a selecção dos conectores.

4Ampla gama de temperaturas de funcionamento

O intervalo de temperatura de funcionamento especificado é de -55°C a +125°C, tornando este conector adequado para equipamentos eletrónicos que necessitam de um intervalo de temperatura de funcionamento relativamente amplo.

A adequação real para um produto final específico deve ainda ser avaliada em relação aos requisitos térmicos e ambientais completos a nível do sistema.

Processos personalizados

1. Coleção de requisitos → 2. Avaliação técnica e citação → 3. Revisão e confirmação de desenhos 3D → 4. Molde / ferramenta e protótipo → 5. Teste de amostra (contato R, retenção, refluxo) e aprovação → 6.Produção em massa → 7QC final e embarque.

O nosso serviço

Disponibilidade de amostras e política

As amostras são para ser enviado para os nossos clientes gratuitamente em sua solicitação, desde que eles estejam dispostos a pagar pelo frete, ou podemos pagar o frete para alguns clientes antigos do nosso lado também,ou o cliente pode pagar o frete com antecedência, e podemos enviar amostras com o nosso correio também.

Garantias/Garantias/Termos e Condições

Oferecemos uma garantia de qualidade do produto.
Uma entrega rápida de 15 dias é garantida.
Os termos de pagamento incluem T/T, mas estão sujeitos a negociação, tais como L/C, PayPal, Western Union, e mais.

Serviço pós-venda

O serviço é excelente através da nossa rede de escritórios e da sede.
Por favor, entre em contato com o nosso departamento de vendas de marketing, por telefone ou e-mail, ou, se conveniente, visite o nosso escritório.
Além do serviço simpático, oferecemos os preços mais competitivos e horários flexíveis.

Perguntas frequentes

Q: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 pcs, mas aceitamos pequenas quantidades de encomenda para testes.

P: Posso visitar a sua fábrica?

R: Bem-vindo a visitar a nossa fábrica, e mostraremos o nosso processo de produção profissional, e esperando que possamos ter cooperação a longo prazo com você.

Q: Qual é o seu tempo de amostra? Qual é o seu tempo de entrega?

A: 7 dias para amostras e 15-20 dias para produção em massa.

P: Como inspeciono os meus produtos?

A: Pode inspeccionar visitando a fábrica, ou pedir a um terceiro para inspeccionar, ou por inspecção de imagem.

P: Quanto custa o envio para o meu país?

A: O frete será dado pela empresa de frete com base no seu peso bruto e CBM.

P: Como é que sei se envia a minha encomenda?

R: O número de rastreamento ((DHL, UPS, FedEx, TNT, EMS, etc.), a nota de transporte aéreo ou B / L por mar serão enviados para você assim que seus produtos forem enviados.O serviço pós-venda é prestadoNós apoiamos o que você vende.

P: Posso fazer produtos personalizados?

 R: Claro, basta enviar-nos o seu desenho ou amostra.
