2.54mm Pitch Black 2x5pin Conector de cabeçalho de caixa DIP Soquete de dois pinos personalizável cabeçalhos e cabos de fio

Conector de Caixa de Cabeçalho Preto de 2,54 mm de Passo 2x5 pinos DIP Soquete de Pino Cabeçalhos Personalizáveis e Carcaças de Fio

Destaque

• Passo padrão da indústria de 2,54 mm (0,1 polegadas), linha dupla 2x5 pinos (10 posições) montagem passante DIP, diretamente compatível com conjuntos de cabos flat IDC convencionais
• Carcaça preta PBT UL94V-0 blindada com slot de chave anti-inserção incorreta, evita acoplamento reverso e dobra de pinos durante a montagem em massa
• Contatos quadrados de latão suportam opções de banho de ouro/estanho, transmissão de sinal estável sob condições de vibração
• Personalização completa: comprimento do pino, pino ausente, espessura do banho, correspondência de carcaça de fio disponível; compatível com RoHS e REACH para projetos globais
• Soldagem robusta DIP passante oferece força de retenção mecânica superior para aplicações de PCB de grau industrial

Descrição do Produto

Parâmetros Mecânicos Gerais

Características de Material e Elétricas

Guia de Ambiente e Soldagem

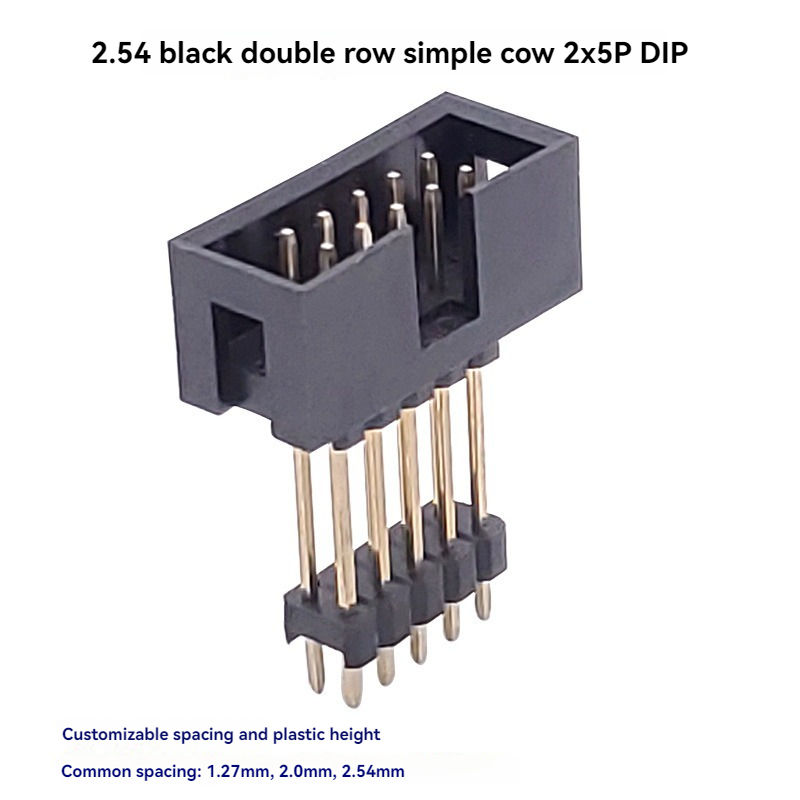

Este cabeçalho de caixa de linha dupla 2x5 pinos de passo de 2,54 mm (cabeçalho blindado) é um conector PCB macho tipo DIP passante. Equipado com uma carcaça plástica protetora e chave de polarização, é projetado para interconexão fio-placa e placa-placa, amplamente acoplado com soquetes de cabo flat IDC de 2,54 mm. O isolador preto retardador de chama garante estabilidade de produção. Suportamos dimensões de pino personalizadas, especificações de banho e carcaça de fio correspondente para satisfazer os requisitos de protótipo, produção em massa e projetos OEM.

Características do Produto

1. Passo padrão de 2,54 mm, linha dupla 2x5P total de 10 contatos, montagem PCB DIP reta passante
2. Carcaça blindada protege os pinos contra deformação durante manuseio, montagem e transporte
3. Slot de chave de polarização embutido para evitar inserção reversa, reduzir risco de curto-circuito em produção em volume
4. Carcaça preta PBT UL94V-0 retardadora de chama, ampla faixa de temperatura de operação
5. Pinos de latão quadrados, múltiplas alternativas de banho (estanho, flash de ouro, ouro seletivo)
6. Altamente personalizável: comprimento do pino, layout especial de pino ausente, espessura de banho personalizada, carcaças de fio correspondentes
7. Compatível com RoHS, REACH; adequado para fluxos de trabalho de montagem automatizada e soldagem manual
8. Interoperabilidade perfeita com conectores de cabo flat IDC de 2,54 mm prontos para uso

Vantagem do Produto

1. Montagem anti-erro: Blindagem + chave de polarização eliminam danos por inserção reversa, menor taxa de defeito para produção em massa, em comparação com cabeçalhos de pino não blindados
2. Forte confiabilidade mecânica: A soldagem DIP passante fornece retenção de PCB muito mais forte do que a versão SMT, funciona bem sob cenários de choque e vibração
3. Ampla compatibilidade: Combina perfeitamente com soquetes de cabo flat IDC de 2,54 mm prontos para uso, encurta o ciclo de aquisição de componentes para engenheiros
4. Capacidade flexível de personalização: Suporta comprimento de pino modificado, design de pino ausente, espessura de ouro variável e carcaças de fio de suporte para demandas de projetos não padronizados
5. Equilíbrio custo-desempenho: Versão com banho de estanho para montagem de produto final de uso único, econômica; variante com banho de ouro para testes de acoplamento frequente / portas de depuração; uma plataforma de número de peça cobre múltiplos níveis de custo
6. Controle de qualidade consistente: Inspeção dimensional rigorosa em pinos quadrados e posição da chave da carcaça para garantir consistência de acoplamento lote a lote

Aplicação

• Módulos de controle industrial, interfaces de sinal periférico PLC
• Dispositivos IoT, interconexões internas de gateway e sensor
• Equipamentos médicos auxiliares (não implantáveis), gabaritos de teste e medição
• Equipamentos de automação, transferência de sinal de driver servo
• Eletrônicos de consumo, conexões de placa principal de eletrodomésticos
• Robótica, hardware de monitoramento de segurança
• Placas de prototipagem, kits de desenvolvimento, equipamentos eletrônicos educacionais

Opções de Personalização

1. Tipo de montagem: Selecione esta versão DIP reta ao acoplar conectores verticalmente do lado superior da PCB; escolha a variante de ângulo reto se o cabo sair horizontalmente da borda da PCB
2. Seleção de banho:
   • Banho de estanho: Melhor para montagem de produto final de uso único, econômico
   • Flash de ouro / ouro seletivo: Escolha para interfaces de teste, portas de depuração, módulos que exigem plug-in/plug-out frequente
3. Confirmar par de acoplamento: Ao projetar a PCB, verifique se o parceiro de acoplamento é um soquete de cabo flat IDC padrão de 2,54 mm; não confie apenas no valor do passo, verifique novamente o contorno da carcaça e a posição da chave
4. Personalização de comprimento de pino: Comprimento de pino padrão para PCB de 1,6 mm; informe-nos se precisar de pinos passantes mais longos/curtos para placas de circuito espessas ou finas
5. Condição ambiental: Para um ambiente industrial de alta vibração, priorize um cabeçalho de caixa DIP sobre um cabeçalho de pino não blindado para melhor proteção contra acoplamento incorreto
6. Layout especial: Contate nossa equipe de engenharia se você precisar de um arranjo de pino ausente ou posição de entalhe de chave personalizada
