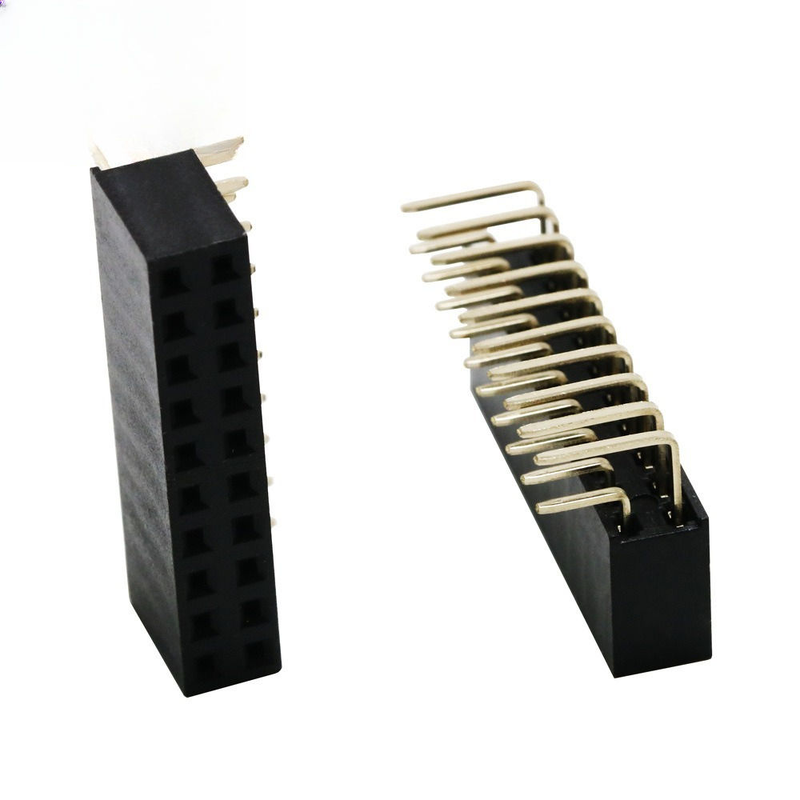

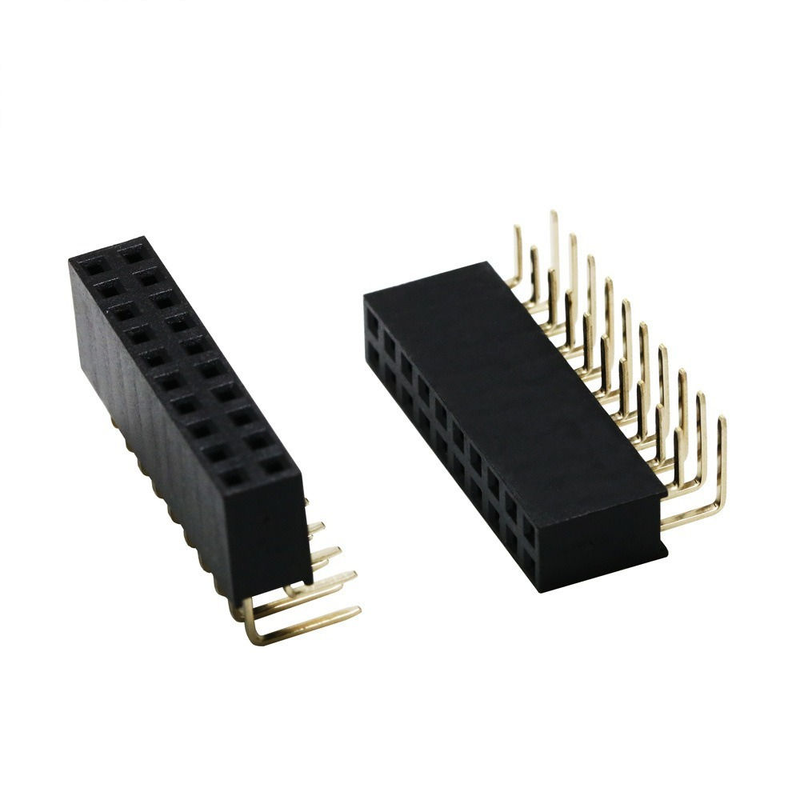

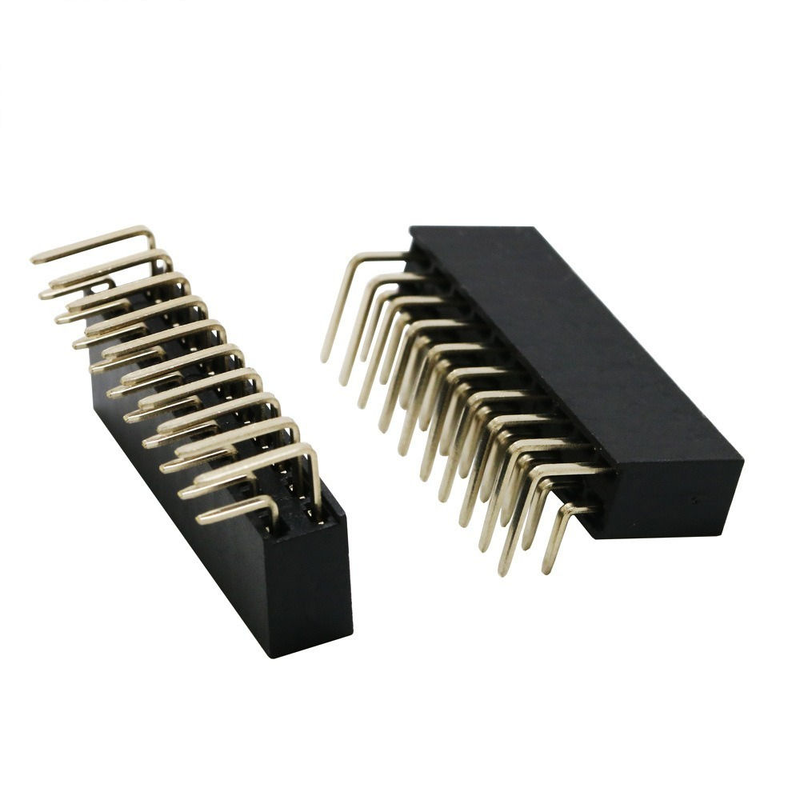

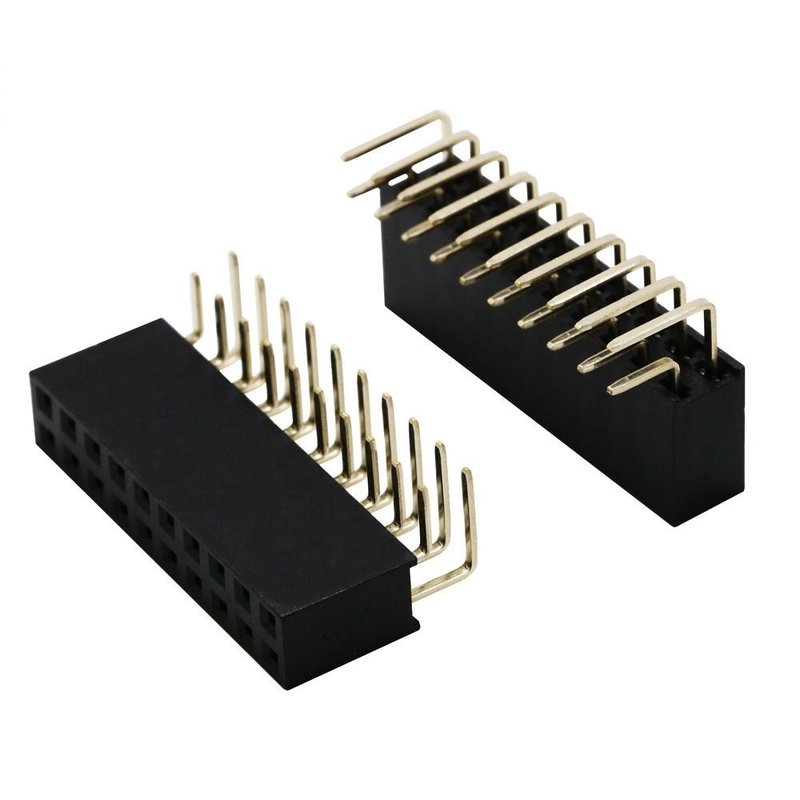

2X10P 20P Dupla fileira dobrado cabeça feminina Pitch 2,54mm Pin PBT Material Fosforo Contatos de bronze

2X10P 20P Conector Fêmea de Duas Fileiras com Pernas Dobradas, Passo de 2,54mm, Material PBT, Contatos de Bronze Fosforoso

Destaque

• Conector fêmea de 2 fileiras e 20 posições em ângulo reto dobrado, passo padrão da indústria de 2,54 mm (0,100"), compatível com conectores macho de pino de 2,54 mm convencionais
• Contatos de bronze fosforoso de feixe duplo: força de mola estável, baixa resistência de contato, longa vida útil de ciclos de acoplamento, superior aos contatos de latão comuns sob vibração e ciclos de temperatura
• Isolador PBT preto retardador de chamas UL94-V0, boa resistência ao calor para processo de soldagem por onda, menor deformação da carcaça durante a montagem em produção em massa
• Terminação dobrada em ângulo reto para roteamento horizontal PCB-a-PCB / placa-a-cabo, economiza espaço vertical do gabinete; personalização de revestimento e contagem de pinos para projetos OEM
• Compatível com RoHS e REACH, consistência de lote estável, suporta protótipos de pequenos lotes e pedidos de fabricação de alto volume

Descrição do Produto

Parâmetros Mecânicos Gerais

Características de Material e Elétricas

Guia de Ambiente e Soldagem

Recursos do Produto

1. Duas fileiras 2×10P (total de 20 pinos), passo de 2,54 mm, terminação through-hole dobrada em ângulo reto para montagem horizontal
2. Estrutura de contato de feixe duplo de bronze fosforoso, mantém pressão de contato confiável sob cenários de choque e vibração
3. Isolador PBT com classificação UL94-V0, excelente estabilidade térmica contra calor de soldagem, anti-rachaduras sob variação de temperatura
4. Múltiplas opções de revestimento: estanho sobre níquel para sinal geral; flash de ouro sobre níquel para aplicações de alta confiabilidade / ambiente úmido
5. Interface de pino quadrado padrão de 0,64 mm, interoperável com séries globais de conectores macho de pino de 2,54 mm
6. Compatível com RoHS, contagem de pinos personalizável, espessura de revestimento, pinos de localização em desenhos de clientes

Vantagem do Produto

1. Atualização da Confiabilidade do Contato: Contatos de mola de bronze fosforoso vs latão comum, melhor resistência à relaxação de tensão; força da mola de contato permanece consistente após plugues repetidos, reduz o risco de falha intermitente de sinal em equipamentos vibratórios.
2. Carcaça Amigável para Montagem: Material PBT resiste a alta temperatura de soldagem por onda; baixa taxa de deformação da carcaça durante a produção em massa, menor taxa de retrabalho de PCB em comparação com alternativas baratas de nylon.
3. Layout que Economiza Espaço: Design dobrado em ângulo reto realiza interconexão horizontal, ideal para dispositivos com altura interna vertical limitada; design de estrutura mecânica flexível para seu gabinete.
4. Compatibilidade entre Marcas: Corresponde totalmente aos conectores macho padrão da indústria de 2,54 mm; nenhuma modificação extra necessária ao substituir equivalentes de outras marcas.
5. Termos Comerciais Flexíveis: Suporta protótipos com MOQ pequeno, otimização de custo para alto volume de produção; modificação de espessura de revestimento, pino de localização e contagem de pinos disponível para projetos personalizados.

Aplicação

• Placas de controle industrial, módulos periféricos PLC, transmissão de sinal de sensor
• Hardware IoT, gateway, placas de desenvolvimento embarcado
• Dispositivos domésticos inteligentes, PCBA de controle doméstico
• Equipamentos de teste e medição, interconexão de sinal interno de instrumentos
• Eletrônicos automotivos auxiliares, conexão de sinal de módulo de fonte de alimentação
• PCBA de sinal não crítico médico, subplacas de controle de robótica

Opções de Personalização

1. Confirme a direção de montagem: este é um tipo de ângulo reto dobrado a 90 graus; selecione o tipo reto se for necessária acoplamento de entrada superior vertical.Verifique o parceiro de acoplamento: deve ser emparelhado com um conector macho de pino quadrado padrão de 2,54 mm (tamanho de pino de 0,64 mm).Escolha o revestimento:
2. Estanho-níquel: econômico para aplicações gerais de sinal interno
3. Revestimento de ouro-níquel: selecione para ambientes de alta umidade, vibração ou equipamentos com expectativa de vida longa
   • Nota sobre PCB: projete o pad through-hole correspondente ao footprint do pino dobrado; mantenha a temperatura e o tempo de soldagem dentro da faixa especificada para evitar o derretimento do PBT.
   • Se precisar de pinos de localização, contagem de pinos especial ou espessura de revestimento personalizada, envie-nos seu desenho para cotação.
