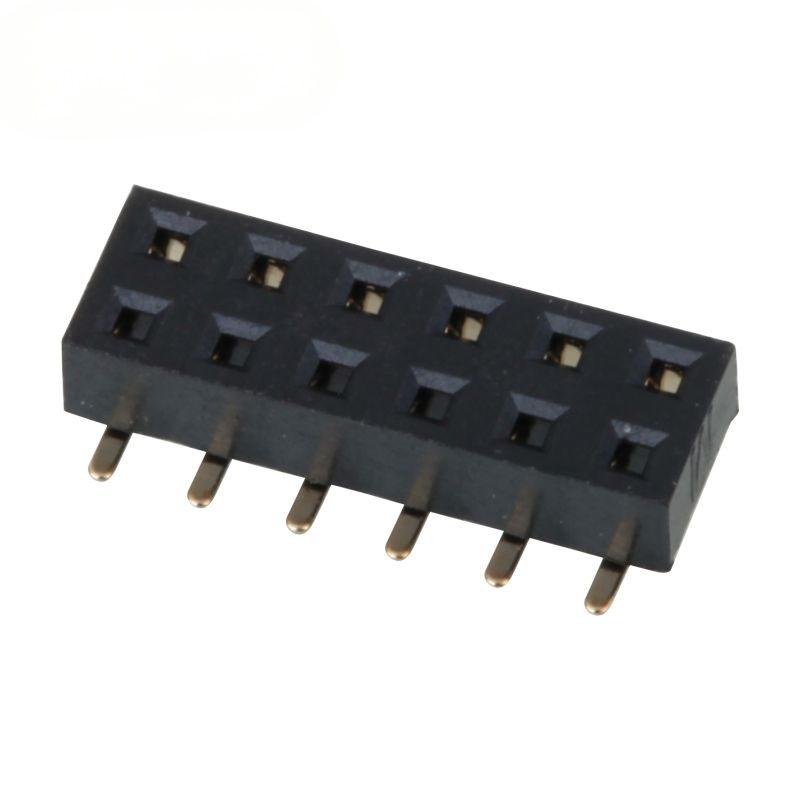

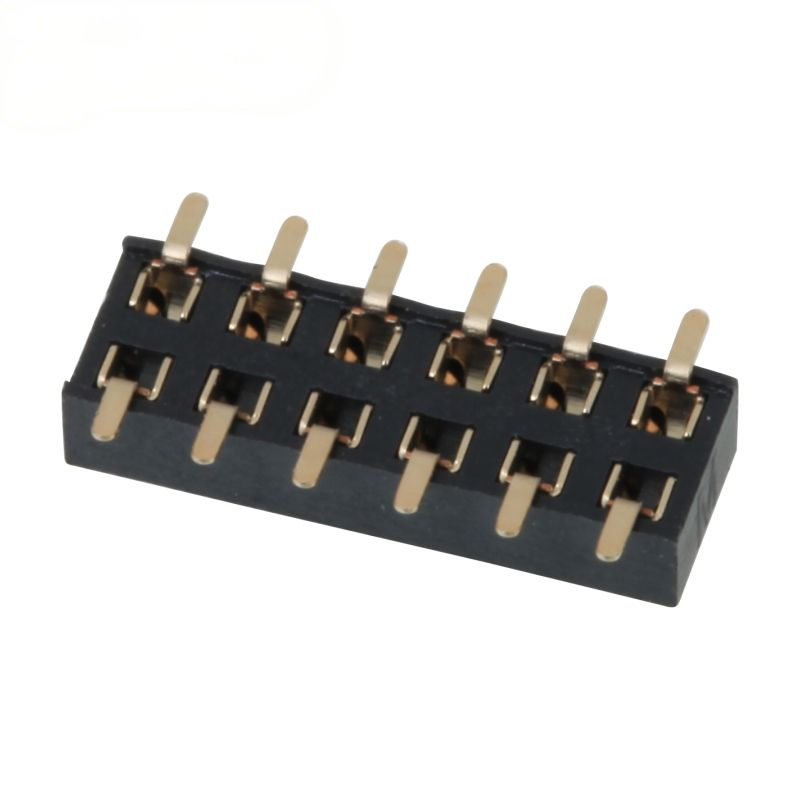

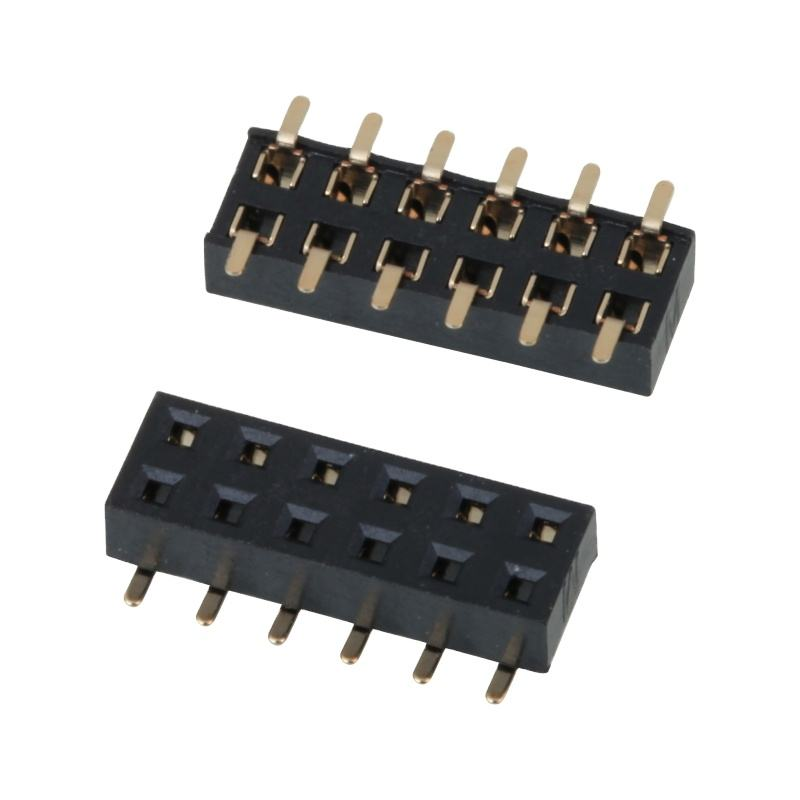

SMD 2.0mm Conector cabeçalho feminino duplo fila de entrada inferior de pin de ouro chapeado cabeçalho feminino

Conector SMD de 2,0 mm, Cabeçalho Fêmea, Linha Dupla, Entrada Inferior, Pino Banado a Ouro, Cabeçalho Fêmea

Destaque

• Design SMT de linha dupla com entrada inferior economiza espaço na placa de circuito impresso na parte superior, ideal para layout de placa empilhada compacta
• Passo de 2,0 mm, equilibra a redução de pegada e a robustez mecânica em comparação com o padrão de 2,54 mm
• Pinos de contato banhados a ouro: baixa resistência de contato, anti-oxidação, transmissão de sinal estável para operação de longo prazo
• Carcaça PA6T de alta temperatura UL94V-0, suporta soldagem por refluxo, embalagem em fita e rolo para linhas de montagem automática
• Ampla personalização de contagem de pinos: 2x2 até 2x40 posições, altura do pino e espessura de revestimento OEM disponíveis
• Compatível com RoHS / REACH, atende aos requisitos globais de eletrônicos industriais

Descrição do Produto

Parâmetros Mecânicos Gerais

Características de Material e Elétricas

Guia de Ambiente e Soldagem

Recursos do Produto

1. Terminais SMT gull-wing de entrada inferior; sem pinos expostos na parte superior do isolador, evita interferência de componentes na camada superior da PCB
2. Layout de linha dupla, passo de 2,0 mm, contagens de pinos configuráveis de 2x2 a 2x40 posições
3. Contato: base de liga de latão com revestimento de ouro sobre níquel; espessura de ouro personalizável (3 µin ~ 30 µin)
4. Carcaça: termoplástico PA6T de alta temperatura, retardador de chamas UL94V-0, cor preta, resistente ao choque térmico de refluxo
5. Embalagem em fita e rolo padrão; embalagem em tubo opcional para produção de protótipos e pequenos lotes
6. Consistência dimensional rigorosa; força de acoplamento estável, reduz o risco de conexão intermitente após ciclos repetidos de inserção

Vantagem do Produto

1. Valor único do SMT de entrada inferior: Sem pinos saindo acima da carcaça. Os projetistas podem colocar componentes sensíveis à altura diretamente acima da área do conector, melhorando muito a flexibilidade do layout de PCB empilhada compacta em comparação com cabeçalhos SMD de entrada superior vertical
2. Contatos banhados a ouro evitam oxidação; funcionam de forma confiável em ambientes industriais úmidos, reduzindo a taxa de falha de campo para circuitos de sinal.
3. A carcaça PA6T de alta temperatura elimina o risco de derretimento/deformação durante o refluxo sem chumbo, compatível com linhas de produção SMT padrão, sem necessidade de ajuste especial de processo.
4. Ampla faixa de contagem de pinos + espessura de revestimento personalizável, suporta P&D de protótipos e projetos OEM de grande volume.
5. Força de acoplamento estável: nem muito solta para causar mau contato, nem muito apertada para dificultar a montagem.
6. Inspeção dimensional rigorosa de saída, pegada consistente; criação fácil de biblioteca de pegadas para o seu projeto de PCB.

Aplicação

• Placas de controle industrial e módulos de gateway IoT
• Computação embarcada, interconexão auxiliar de placa única
• Hardware de casa inteligente, módulos de sensor
• Equipamentos eletrônicos auxiliares médicos
• Hardware de periféricos de rede
• Conjuntos eletrônicos automotivos internos não de segurança
• Eletrônicos de consumo, módulos periféricos de exibição

Opções de Personalização

1. Confirme a contagem de pinos: escolha posições de linha dupla (2xN) de acordo com sua quantidade de canais de sinal/alimentação.
2. Direção de montagem: escolha esta SMD de entrada inferior quando precisar de zero saliência de pino no lado superior da PCB; não selecione se precisar de soldagem through-hole.
3. Requisito de revestimento:
   • Sinal / dispositivo de consumo interno: flash de ouro (3 µin ~ 6 µin) para equilíbrio de custo
   • Ambiente industrial de alta umidade: selecione espessura de ouro maior ≥ 10 µin
4. Condição de refluxo: siga nosso perfil de soldagem; não exceda a temperatura de pico de 245 °C.
5. Par de acoplamento: deve corresponder ao cabeçalho de pino macho padrão de 2,0 mm; verifique a altura mecânica de acoplamento antes do pedido em massa.
6. Embalagem: selecione fita e rolo para SMT automático; tubo para prototipagem de laboratório.
