2.0mm Pitch Female Pin Header SMT 2*9pin Conector de cabeçalho de pin de filas duplas

Destaque

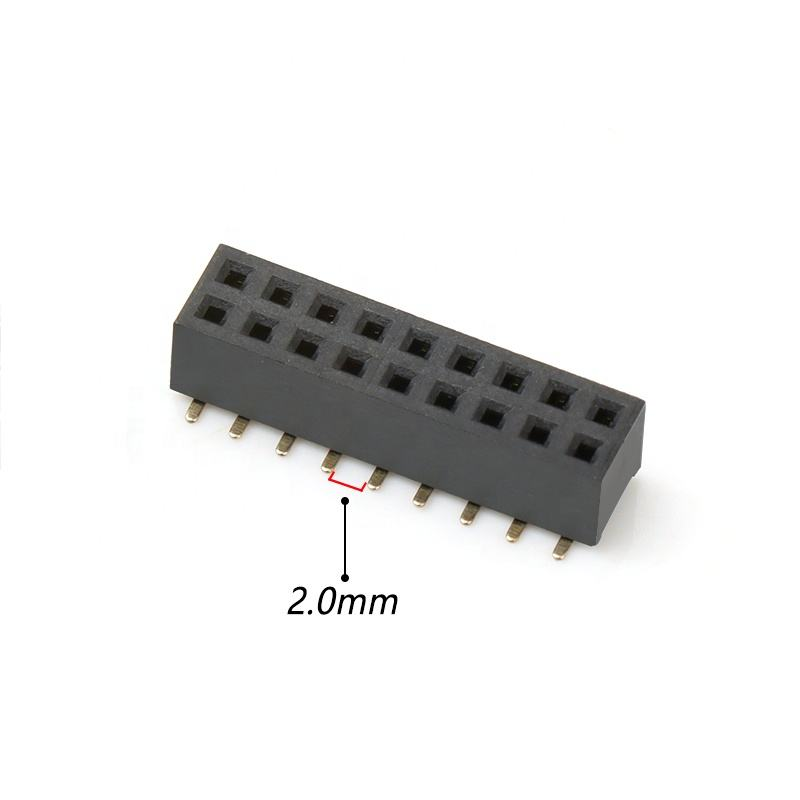

• 2.0mm pitch, dupla linha 2×9Pin SMT design de montagem de superfície, economiza PCB pegada versus 2,54mm contraparte
• Caixa PA6T de alta temperatura, compatível com as linhas de montagem de soldadura por refluxo padrão
• Contatos de fósforo-bronce, revestimento de ouro opcional, sinal estável e baixa resistência ao contacto
• Impressão padrão, substituição por produtos equivalentes da indústria convencional
• Compatível com os requisitos RoHS e REACH; embalagem em bandeja para produção em massa SMT em grande volume

Os cabeçalhos de pin são conectores metálicos rígidos que são soldados a uma placa de circuito e se ligam para receber uma conexão a partir de uma tomada feminina.ou cabeçalhos) são masculinos por definição, equivalentes femininos também são bastante comuns, e nós nos referimos a eles como cabeçalhos femininos (FH) ou conectores de cabeçalho.
- O quê?1.27mm/2.0mm/2.54mm
Material: Material do isolante: PA6T/PBT
Material de contacto: latão/fósforo bronze
Forma: Curva/Reta
Pin:2-40Pin
Altura:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Descrição do produto

Parâmetros mecânicos gerais

Características do material e eléctricas

Guia de ambiente e solda

Características do produto

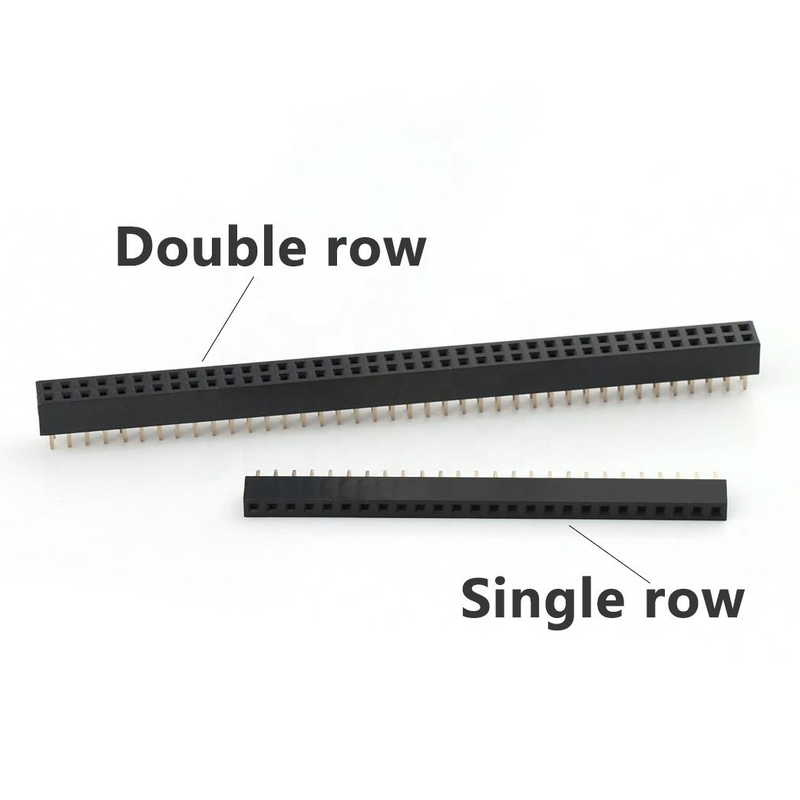

1. Configuração de duas fileiras 2×9Pin, 18 posições totais de contacto para transmissão de sinal multicanal
2. Profil de montagem de superfície SMT, adapta-se a um conjunto automático de refluxo; não é necessária perfuração PTH
3. Isolador PA6T de alta temperatura UL94V-0, resistente à deformação térmica durante o processo de refluxo
4. Os terminais de contacto de fósforo-bronce oferecem um bom desempenho de mola para ciclos de acasalamento repetidos

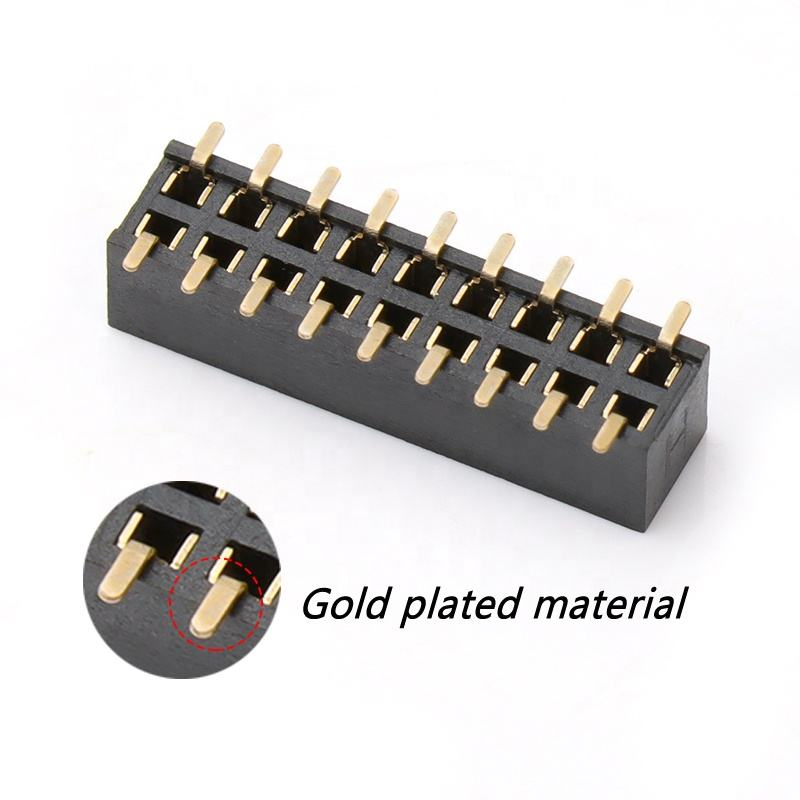

5. Opções de revestimento flexíveis: flash de ouro/esteno sobre níquel para equilibrar custos e resistência à corrosão
6. Padrão padrão PCB terra, fácil de importar biblioteca para Altium, KiCad, Cadence
7. Cor do invólucro preta; embalagem em bandeja para produção de pick-and-place SMT de alta velocidade
8. Conforme o RoHS e o REACH para acesso ao mercado global

Vantagem do produto

1. Disposição para poupança de espaço: 2,0 mm de passo reduz a área ocupada pelo PCB em comparação com cabeçalhos tradicionais de 2,54 mm, ideal para hardware integrado compacto.
2. Ampliação da produção em massa: O projeto de embalagem em bandeja SMT funciona perfeitamente com as máquinas de recolha e colocação, reduzindo o custo da mão-de-obra de montagem.
3. Desempenho de contacto fiável: Os terminais de fósforo-bronce mantêm uma força de mola estável após uma ligação repetida, evitando falhas de sinal intermitentes.
4. Conveniência de engenharia: Impressão padrão, biblioteca de PCB pronta para uso, reduz o ciclo de validação de hardware.
5. Revestimento flexível em termos de custos: revestimento de estanho selecionado para aplicações gerais de sinalização; revestimento de ouro para ambientes de trabalho de alta vibração/alta umidade.
6. Intercambiáveis: pin-to-pin compatível com peças equivalentes do mercado convencional, suporta substituição de BOM sem reformulação.

Aplicação

• Painéis de controlo incorporados e módulos de gateway IoT
• Sensores industriais e hardware de aquisição de dados
• Equipamento auxiliar de controlo médico
• Controlador doméstico inteligente PCBA
• Placas de interface periféricas de LCD/display
• Interligação interna do instrumento de ensaio e medição
• Equipamentos eletrónicos para automóveis, não de segurança

Opções de personalização

1. Confirme o passo: selecione estritamente a cabeça do macho de acasalamento de 2,0 mm; misturar com o passo de 2,54 mm causará danos ao conjunto.
2. Tipo de montagem: escolha esta versão SMT se o seu projeto exigir um processamento SMT completo; selecione o tipo através de um buraco se a soldagem manual for predominante.
3. Seleção do revestimento:
   • Cinza-níquel: para circuitos de sinal de humidade normal em ambientes internos, rentável.
   • Revestimento flash de ouro: para situações de trabalho ao ar livre, de vibração intensiva ou de elevada umidade.
4. Lembrança térmica: o projeto das almofadas de PCB deve seguir o padrão de terra recomendado; evitar o curto-circuito das almofadas durante o refluxo.
5. Limite de corrente: cada pin max 2A; não utilizar para circuitos de alimentação de energia pesada superiores aos parâmetros nominal.
6. Verificação de acoplamento: verifique o requisito total de 18 pinos (2×9); entre em contato conosco para personalização se precisar de outras contagens de pinos.
