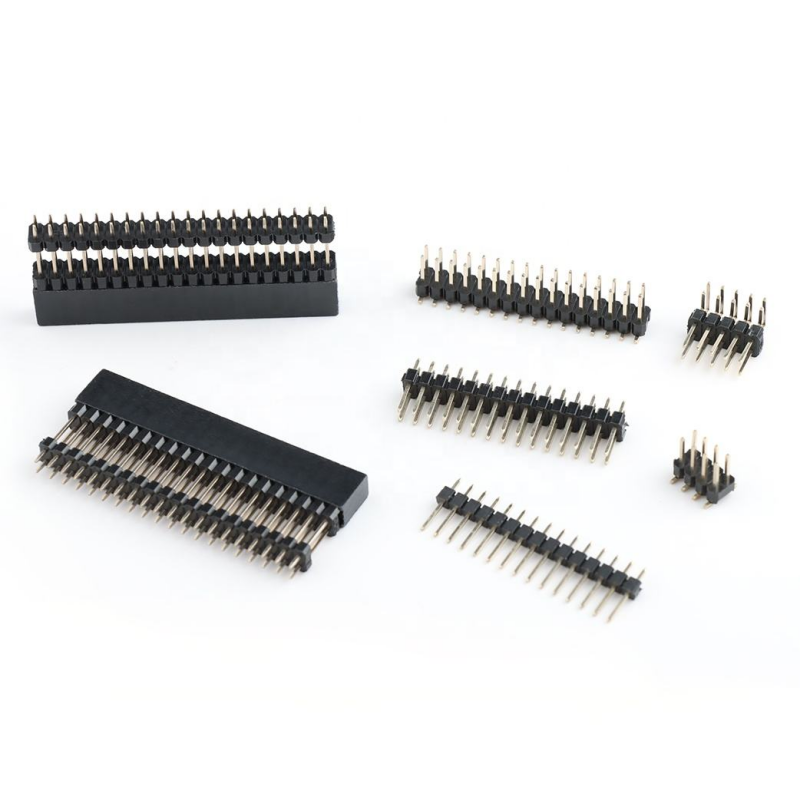

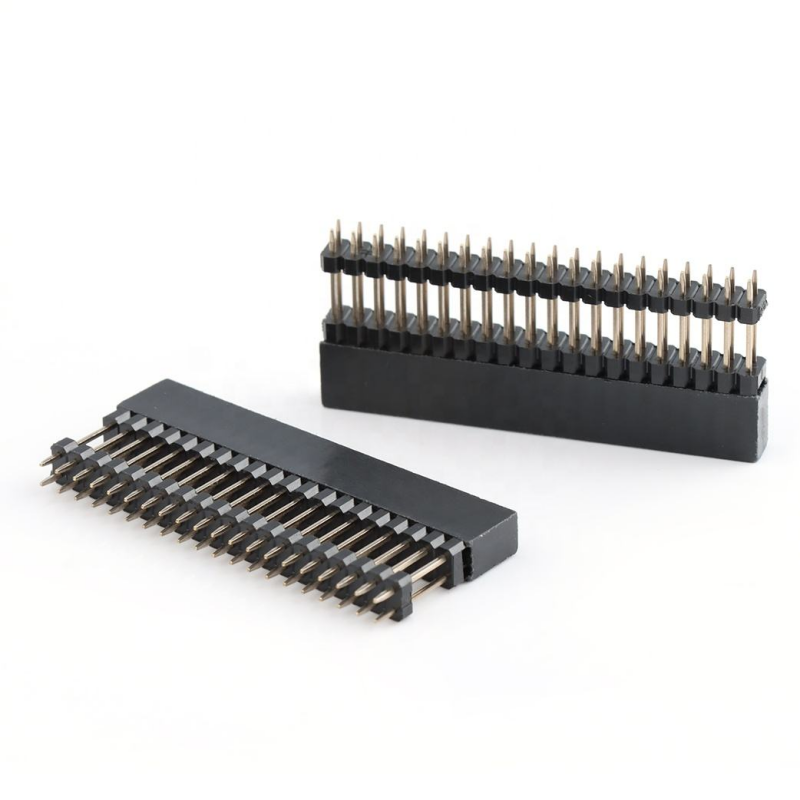

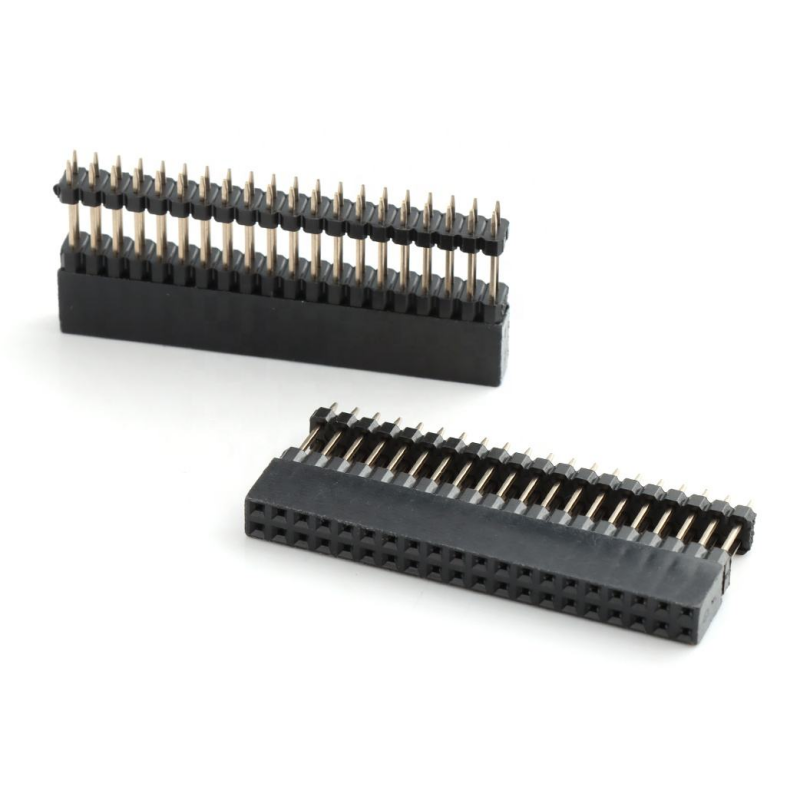

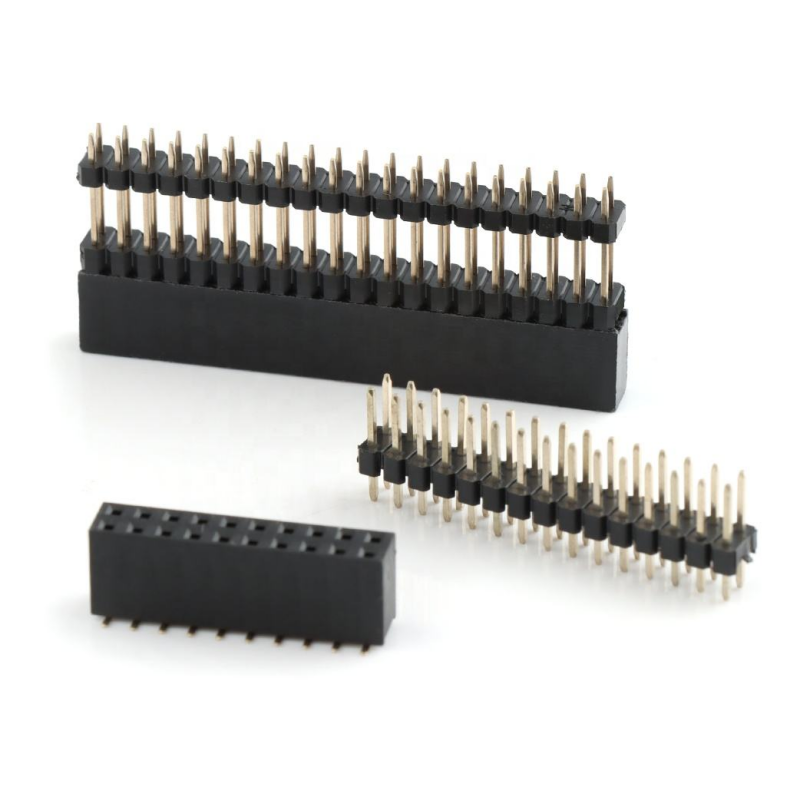

Dual Row 2.54mm Pitch Pin Header Connector Elevação 220 pin Straight Stacking Header 0.1 Inch Pin Female Header

Destaque

• Corpo de empilhamento elevado, espaço livre vertical extra para o arranjo de empilhamento dos componentes a bordo
• Padrão de 2,54 mm (0,1") de passo duplo 2 × 20P, totalmente compatível com cabeçalhos de alfinete masculinos de 0,1 polegadas
• Projeto vertical reto através de um buraco, forte retenção mecânica para descarga repetida
• Isolador retardador de chama UL94‐V‐0, compatível com o RoHS, suporta opções de estanho/aplaqueado seletivo com ouro
• Altura de empilhamento, comprimento de alfinete e espessura de revestimento personalizáveis para projetos industriais e de prototipagem

Os cabeçalhos de pin são conectores metálicos rígidos soldados a uma placa de circuito e se ligam para receber uma conexão a partir de uma tomada feminina.,Equivalentes femininos também são bastante comuns, e nós nos referimos a eles como cabeçalhos femininos (FH) ou conectores de cabeçalho.
- O quê?1.27mm/2.0mm/2.54mm
Material: Material do isolante: PA6T/PBT
Material de contacto: latão/fósforo bronze
Forma: Curva/Reta
Pin:2-40Pin

Descrição do produto

Parâmetros mecânicos gerais

Características do material e eléctricas

Guia de ambiente e solda

Características do produto

1. Dual-file 2×20P (40 contatos), 2,54 mm / 0,1 polegada de passo padrão, interoperavel com off-the-shelf cabeçalhos de pin 0.1 ̊ masculino
2. Casa de isolamento elevada, maior espaço livre de empilhamento para evitar colisões de componentes entre PCB empilhados
3. Construção vertical recta de buraco; posicionamento estável durante a solda por ondas
4. Garrafas de contacto femininas com molas, com força de aderência constante para evitar ligações intermitentes
5. Caixa PA6T/PBT preta, resistência à chama UL94-V-0, amplo intervalo de temperatura de funcionamento
6. Opções de revestimento múltiplas: estanho puro, flash de ouro seletivo sobre base de níquel para diferentes requisitos de vida útil do ciclo
7. Compatível com a RoHS e REACH, disponível para ajuste de dimensões OEM ( comprimento de alfinete, altura de empilhamento, contagem de alfinetes)

Vantagem do produto

1. Vantagem de empilhamento aumentada: Resolve o problema de interferência quando componentes altos são montados em PCBs sobrepostos; não é necessário modificar o layout do PCB.
2. Intercambiáveis: Tolerância estrita de dimensão de passo de 2,54 mm, combina diretamente com cabeçotes de alfinetes masculinos genéricos de 0,1 polegadas dos principais fornecedores.
3. Confiabilidade mecânica: A solda através de um buraco proporciona uma resistência de arranque muito mais forte do que as cabeçalhas SMT, adequadas para dispositivos sob choque e vibração.
4. Solução de revestimento flexível em termos de custos: O ouro selectivo apenas na área de acasalamento de contacto equilibra a vida útil e o custo do BOM, em vez de uma coberta de ouro de superfície completa e cara.
5. Flexibilidade da engenharia: Suporte à modificação da altura de empilhamento, comprimento da cauda do pin e contagem de pinos para adaptação rápida do projeto.

Aplicação

• Máquinas e aparelhos de controlo
• Gateway IoT, unidades de aquisição de sensores
• Dispositivos de expansão para computadores de placa única, plataformas de desenvolvimento de protótipos
• Equipamento de automação, instrumentos de ensaio e medição
• Eletrónica de consumo, módulos de alimentação
• Equipamento auxiliar médico, placas periféricas de comunicação

Opções de personalização

1. Confirmar a parte de acasalamento: deve corresponder ao cabeçalho do alfinete masculino de fila dupla de 2,54 mm de altura; verificar o tamanho quadrado do alfinete e a profundidade de acasalamento.
2. Planejamento da altura da pilha: medir o componente mais alto no PCB inferior, selecionar a altura adequada da caixa elevada para evitar colisões físicas.
3. Instalação: Este é o tipo através de buracos; certifique-se de que a pegada do PCB corresponde ao layout da almofada através de buracos.
4. Escolha de revestimento: revestimento de estanho para ligações estáticas de baixo ciclo de acoplamento; ouro seletivo para ambientes industriais de ligação frequente ou úmidos.
5. Deratamento de corrente: Derate de corrente por alfinete em aplicações de alta densidade de multi-sinal e de potência mista.
6. Solicitação personalizada: Se o padrão 2×20 não se encaixa, podemos cortar ou moldar outras variantes de contagem de alfinetes.
