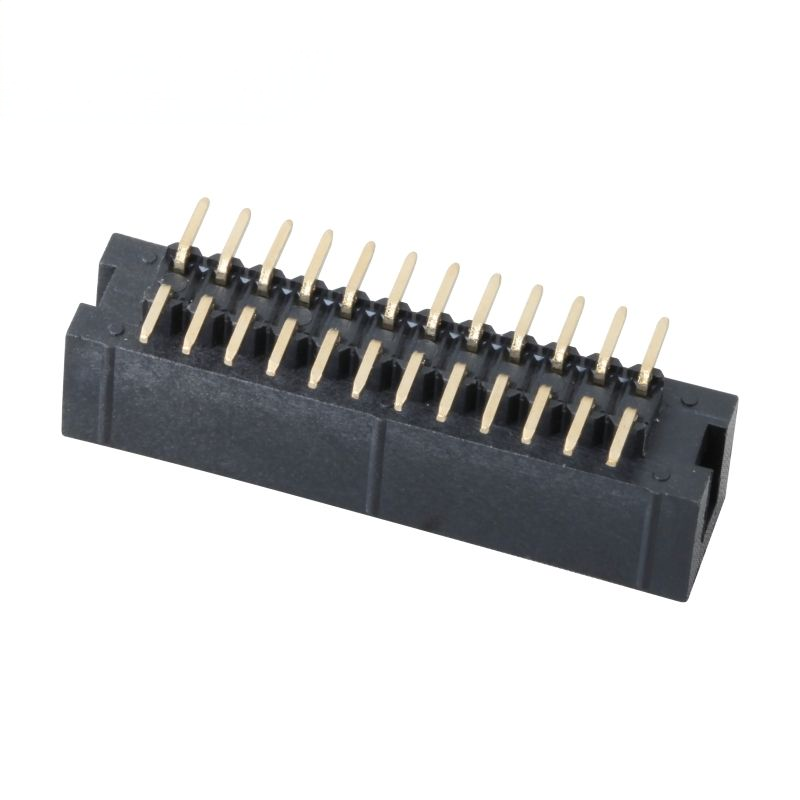

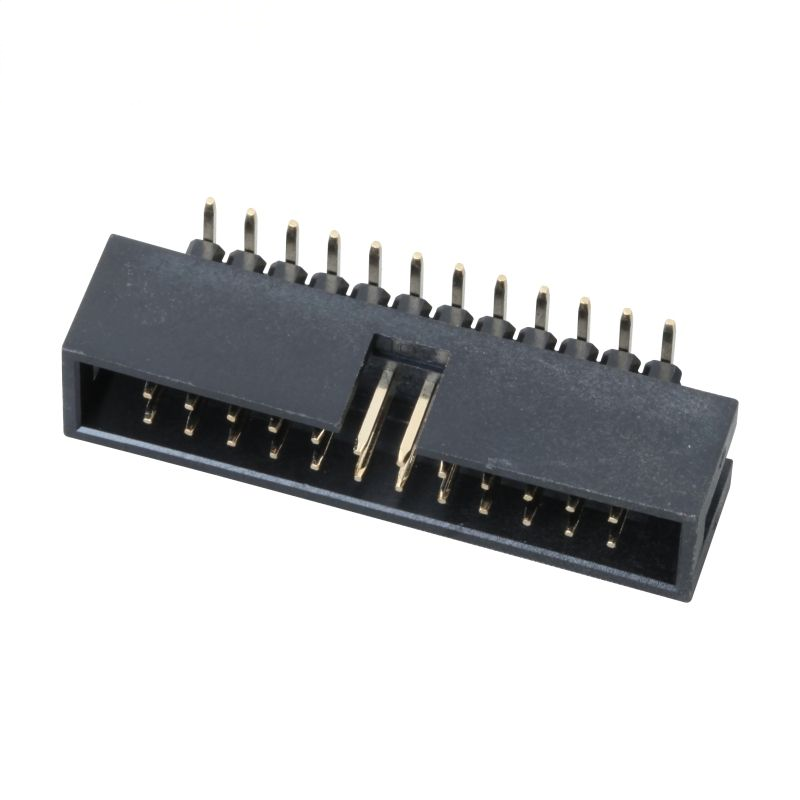

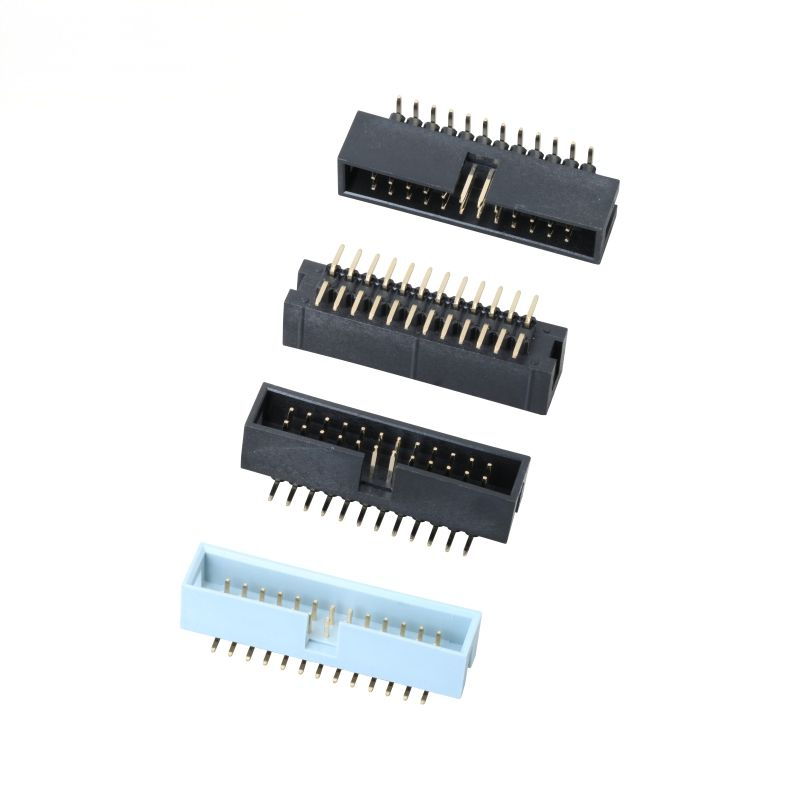

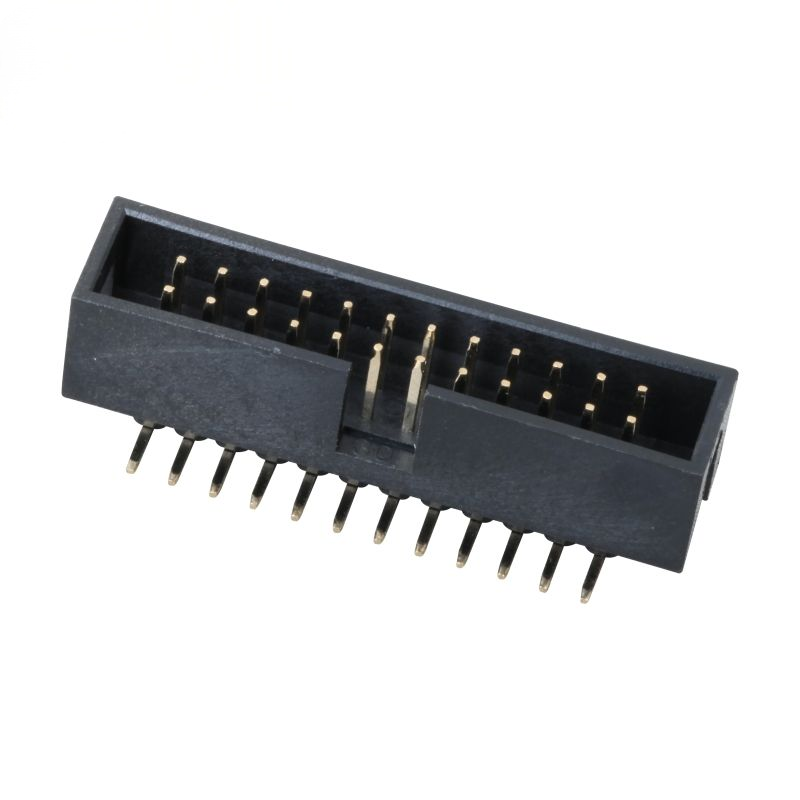

2.54-2xnPLB-H=8.8-SMT=10.5-SS Cabeça de caixa 2.54mm 3.0AMP Componentes eletrônicos

Destaque

• 2.54 mm de inclinação padrão, cabeçalho de caixa envolto SMT de fila dupla, altura total H=8,8 mm, perfil total de PCB 10,5 mm, estrutura de reforço de aço inoxidável (SS) para anti-deformação
• 3.0 Uma classificação contínua por alfinete, contatos de latão quadrados de 0,64 mm, revestimento opcional de ouro/estano sobre níquel para PCBA crítico para o sinal ou sensível aos custos
• Casas de capas polarizadas impedem o acoplamento reverso; pegada de pick-and-place otimizada para montagem de refluxo SMT de grande volume
• Isolador PA6T de alta temperatura UL94V-0, compatível com o RoHS-REACH, com contagem de pinos configurável 6P-64P para interconexão de fios para placas/placas para placas

Descrição do produto

Parâmetros mecânicos gerais

Características do material e eléctricas

Guia de ambiente e solda

Características do produto

1. O revestimento reforçado com aço inoxidável resiste à distorção da caixa durante a montagem e vibração do campo
2. Para os produtos da posição 8528:
3. A chave de polarização incorporada elimina o risco de inserção inversa, evita danos no circuito causados por desmatamento
4. 0Contatos de latão quadrados de 0,64 mm fornecem força de contato estável; várias opções de revestimento (ouro brilhante, ouro de 3 μ ", estanho-níquel) disponíveis
5. Isolador de alta temperatura PA6T UL94V-0 resistente a tensões térmicas de refluxo sem chumbo
6. Faixa de contagem de pin modular: 6P ~ 64P dupla linha, suporte à personalização do número de pin OEM
7. Opção com baixo teor de halogênio, compatível com a RoHS e REACH, disponível para projetos industriais e médicos

Vantagem do produto

1. Reforço de aço inoxidável SS: Em comparação com os cabeçalhos de caixas de plástico comum, o desempenho anti-torção e anti-choque melhora para dispositivos industriais propensos a vibrações, reduzindo o risco de rachaduras na caixa durante a colocação.
2. Altura total exata de 10,5 mm: Compare com os requisitos de clareza mecânica de muitos sistemas IDC legados de 2,54 mm; substituição de cabeçalhos de caixa do mercado convencional sem redesenho de PCB.
3. Desempenho elétrico equilibrado: 3 Uma classificação por alfinete abrange tanto as linhas de sinalização como as de baixa potência;seleções de revestimento flexíveis reduzem o custo do BOM para cenários não de alta velocidade, apoiando o revestimento de ouro para circuitos de sinal de alta confiabilidade.
4. Geometria optimizada para SMT: A pegada estável da solda reduz o risco de lapidação de túmulos na produção em massa; a embalagem de fita e bobina alimenta diretamente as máquinas SMT, reduzindo o custo da mão-de-obra manual.
5. Apoio de amostras rápidas: Numeros de alfinetes personalizados e espessura de revestimento podem ser amostrados em curto prazo para validação de engenharia.

Aplicação

• Máquinas e aparelhos de medição
• Gateway IoT, módulos de aquisição de sensores
• Equipamento eletrónico auxiliar médico
• Placas principais de controlo doméstico inteligente
• Instrumento de ensaio e medição PCBA
• Interconexão interna de cabo a quadro do terminal de comunicação
• Conexão de sinal do equipamento de automação

Opções de personalização

1. Confirmar o número de pinos exigido: duas linhas, total de pinos de 6P a 64P; especificar o número exacto de pinos ao fazer a consulta.
2. Seleção do revestimento:
   • Estaca-níquel: circuitos de sinal de uso geral, com um ambiente de umidade normal, com custos otimizados
   • 3 μ′′ de ouro em vez de níquel: preferido para condições de vibração, de alta temperatura ou de longa vida útil
3. Verificação mecânica: verifique a distância de 10,5 mm de altura total dentro do seu recinto; certifique-se de que o parceiro de acasalamento seja a tomada padrão de cabo de fita IDC de 2,54 mm.
4. Montagem: selecione Tape&Reel para SMT automático; Tray/Tube para protótipo de pequeno lote.
5. Requisito especial: notifique-nos se for necessário material com baixo teor de halogénio ou de qualidade médica.
