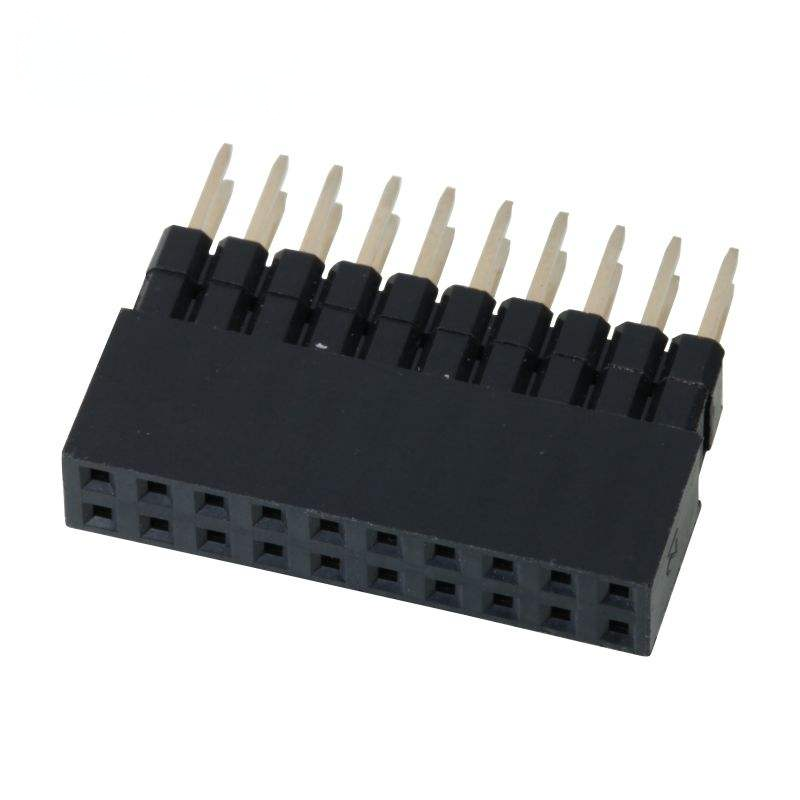

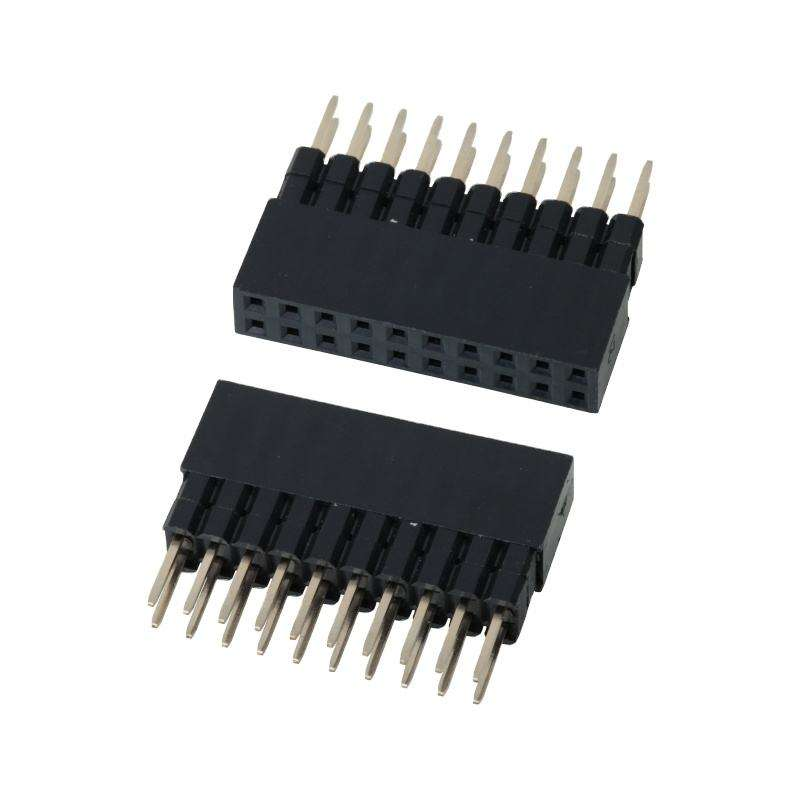

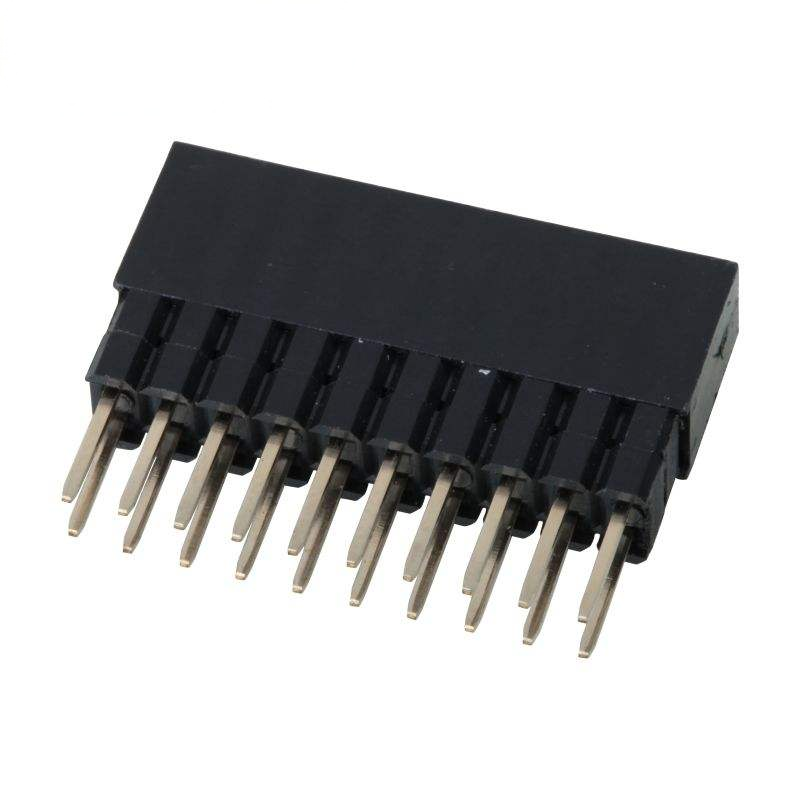

Conector de passo de 2,54 mm, 0,64x0,4SQ, conector de pin de fileira dupla fêmea

Destaque

• Receptáculo fêmea padrão de passo duplo de 2,54 mm,contato quadrado de 0,64x0,4 mmpara acoplamento preciso com pino macho correspondente
• Isolador de alta temperatura UL94V-0, suporta montagem SMT por reflow e through-hole, em conformidade com RoHS e REACH
• Opções flexíveis de revestimento: flash de ouro / 3µ"-30µ" ouro sobre níquel, atende aos requisitos de nível de sinal e corrente moderada
• Ampla contagem de pinos personalizável (2x2P até 2x40P), embalagem em fita e rolo / bandeja / a granel para produção em massa
• Baixa resistência de contato, integridade de sinal estável para interconexões PCB-a-PCB industriais, IoT e embarcadas

Descrição do Produto

Parâmetros Mecânicos Gerais

Características de Material e Elétricas

Guia de Ambiente e Soldagem

Recursos do Produto

1. Layout de fileira dupla, passo de 2,54 mm (0,100"), dimensão de contato quadrado de 0,64x0,4 mm para alinhamento preciso de acoplamento de pinos
2. Carcaça termoplástica UL94V-0 de alta temperatura, resistente ao choque térmico de reflow
3. Contatos de bronze fosforoso / latão, revestimento personalizável de ouro/estanho nas áreas de acoplamento e soldagem
4. Múltiplas opções de contagem de pinos: 2x2P a 2x40P; orientação vertical / em ângulo reto disponível
5. Suporta SMT pick-and-place em fita e rolo, modos de embalagem em bandeja e a granel
6. Em conformidade com RoHS, qualificado para aplicações eletrônicas de consumo, industriais e IoT

Vantagem do Produto

1. Contato quadrado de 0,64x0,4 mm: Comparado com conectores fêmea de orifício redondo comuns, o contato quadrado oferece maior área de contato, menor resistência de contato e melhor desempenho anti-vibração para equipamentos propensos a vibração.
2. Montagem dupla compatível: Suporta soldagem manual through-hole e produção em massa SMT em fita e rolo; uma série de peças cobre as fases de protótipo e produção em massa.
3. Solução de revestimento flexível: Engenheiros podem selecionar revestimento de estanho para projetos sensíveis ao custo ou espessura de ouro especificada para contatos de sinal de alta confiabilidade, evitando desperdício de custo por excesso de especificação.
4. Personalização completa da contagem de pinos: 2x2P-2x40P cobre a maioria dos cenários de interconexão placa-a-placa embarcada, com curto prazo de entrega para peças padrão.
5. Desempenho térmico estável: Carcaça de alta temperatura UL94V-0 reduz o risco de derretimento da carcaça durante a soldagem por reflow, diminuindo a taxa de rejeição da montagem.

Aplicação

• Placa principal de controle industrial e módulos de sensor
• Gateway IoT, hardware de controlador de casa inteligente
• Placas de desenvolvimento embarcadas, equipamentos de teste e medição
• Módulos eletrônicos auxiliares médicos
• Eletrônicos auxiliares interiores automotivos
• Eletrônicos de consumo, fontes de alimentação

Opções de Personalização

1. Confirmar passo: Deve corresponder ao passo do pino macho de acoplamento = 2,54 mm, dimensão do contato quadrado de 0,64x0,4 mm.
2. Confirmar contagem de pinos: Conte os sinais totais do circuito; formato de fileira dupla = 2 x N posições.
3. Selecionar tipo de montagem:
   • SMT: escolher embalagem em fita e rolo para máquina pick-and-place
   • Through-hole: selecionar a granel/bandeja para soldagem manual
4. Orientação: Vertical para placa de empilhamento; Ângulo reto para interconexão de placa em direção lateral.
5. Seleção de revestimento:
   • Pinos não sinal sensíveis ao custo: Revestidos com estanho
   • Caminho de sinal/ambiente de vibração: Revestidos com ouro (confirmar requisito de espessura de Au)
6. Ambiente de operação: Se trabalhar sob >85°C contínuos, selecionar a versão da carcaça PA6T.
7. Baixe nossa folha de dados e footprint de PCB para importação na biblioteca antes do layout de PCB.
