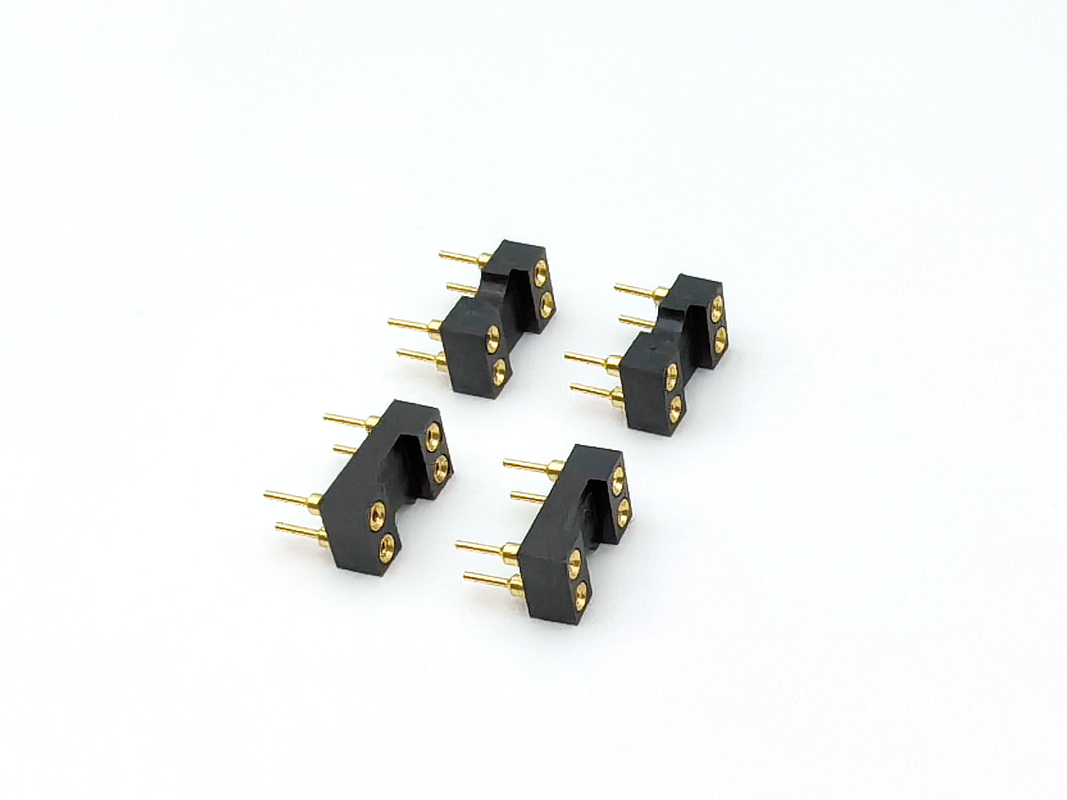

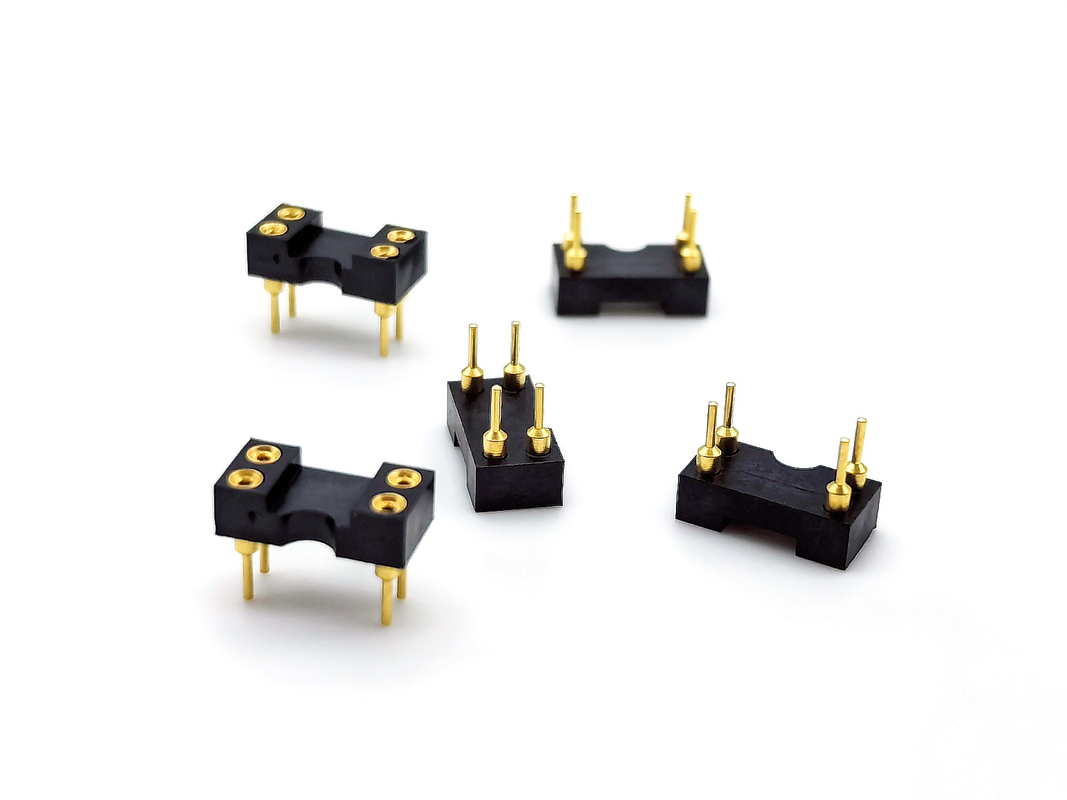

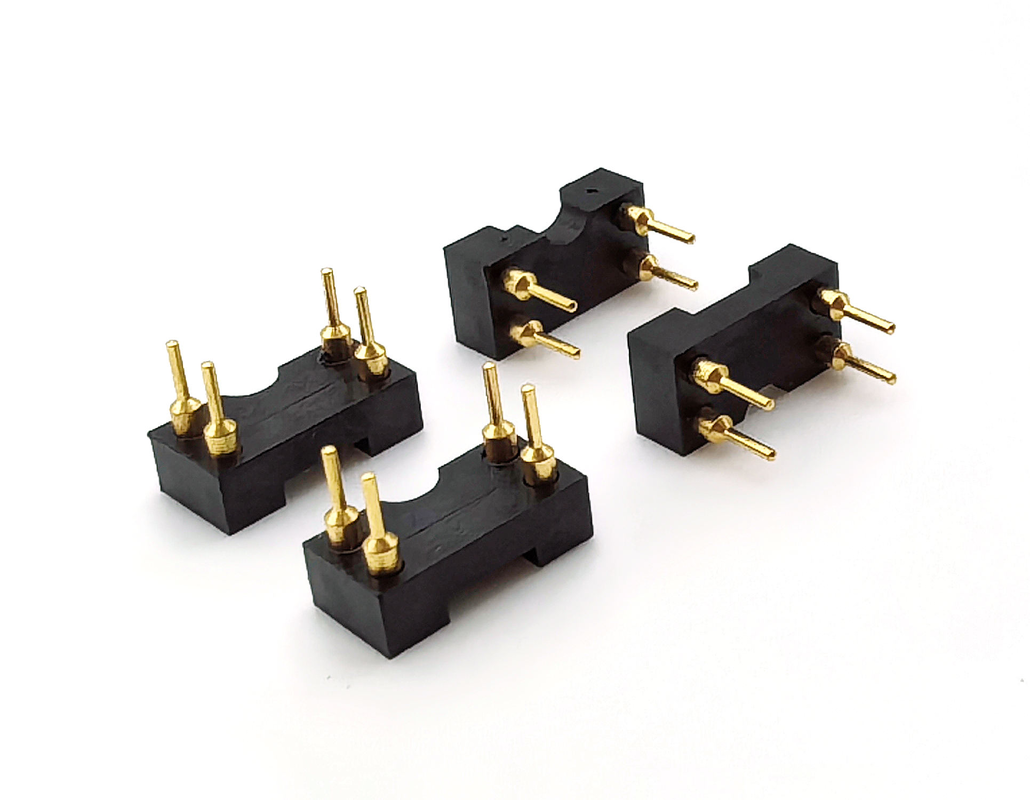

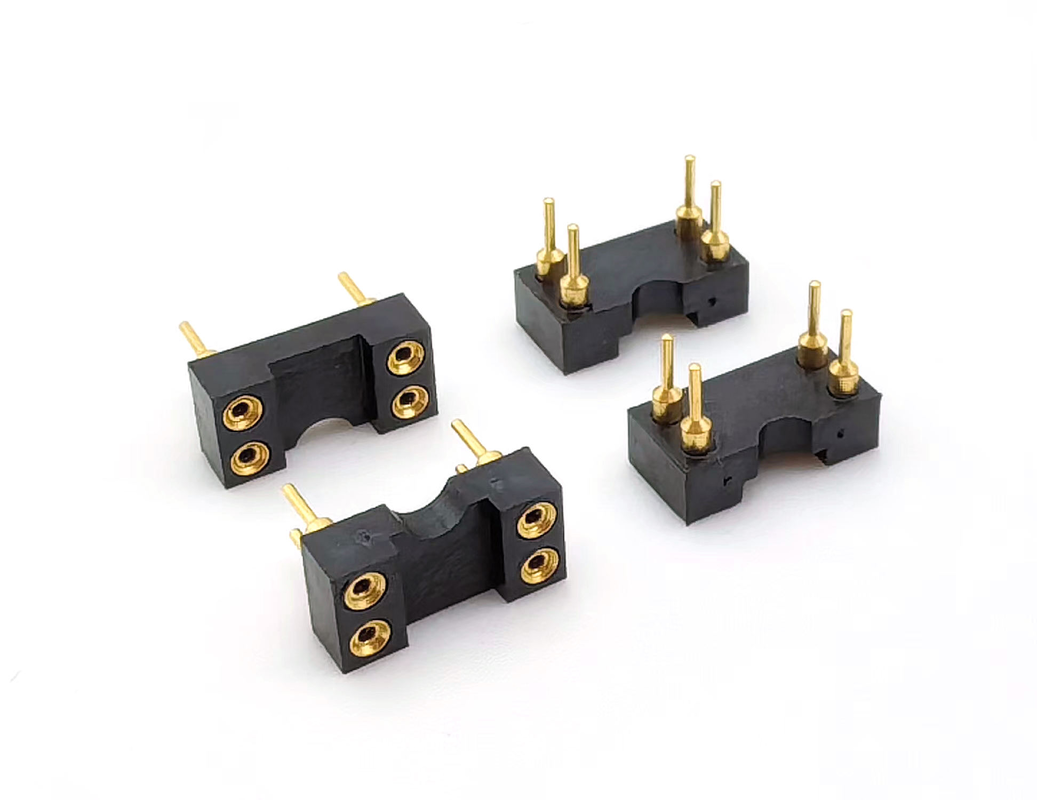

Soquete IC de 2,54 mm, Conector Fêmea Usinado, Reto, H3,0 mm, 4P, Todos os Contatos Folheados a Ouro, Carcaça PPS com Classificação de 60V

Destaque

• Contatos usinados de furo redondo, revestimento total em ouro, transmissão de sinal estável e de baixa resistência
• Isolador PPS de alta temperatura UL94V-0, faixa de operação-40°C ~ +105°C, adequado para ambientes industriais rigorosos
• Montagem DIP com furo reto, altura do corpo H3,0 mm, pegada compacta na PCB
• Embalagem em tubo, anti-danos para alimentação de oficina SMT / montagem
• Tensão nominal de 60V, perfeito para soquete de teste IC, interconexão placa a placa

Descrição do Produto

Características de Material e Elétricas

Guia de Ambiente e Soldagem

Recursos do Produto

1. Barril de contato usinado de precisão com furo redondo, contato multiponto de 360°, anti-desprendimento sob condição de vibração
2. Superfície de contato com revestimento total em ouro, anti-oxidação, mantém baixa resistência de contato em serviço de longo prazo
3. Carcaça PPS com enchimento de vidro, retardador de chamas UL94V-0, excelente resistência térmica e química
4. Terminação DIP com furo reto, junta de solda forte contra força de inserção repetida
5. Passo padrão de 2,54 mm (0,100"), totalmente compatível com conectores pinos machos padrão da indústria de 2,54 mm
6. Embalagem em tubo evita arranhões nos contatos, conveniente para montagem automática de fábrica

Vantagem do Produto

1. Comparado com conectores fêmea estampados comuns: contatos usinados de furo redondo oferecem força de contato uniforme, melhor desempenho anti-vibração e ciclos de serviço mais longos, ideais para soquetes de teste e equipamentos de alta confiabilidade.
2. O revestimento total em ouro elimina o risco de oxidação do contato, adequado para equipamentos que exigem armazenamento de longo prazo e operação intermitente.
3. O isolador PPS supera o PBT / PA66 comum em resistência a altas temperaturas, com menos deformação sob choque térmico de soldagem por onda.
4. A baixa altura do corpo H3,0 mm economiza espaço vertical no design da PCB.
5. A unidade embalada em tubo protege os contatos folheados a ouro, reduzindo a taxa de defeitos durante a inspeção de recebimento e manuseio de produção.
6. Pegada padrão de 2,54 mm, substituição direta para números de peças de soquetes IC / conectores fêmea convencionais.

Aplicação

• Placas de controle industrial, módulos periféricos PLC
• Instrumentos e medidores, dispositivo de teste IC / soquete de burn-in
• Placas de circuito auxiliar eletrônico médico
• Gateway de comunicação, módulos de sensor
• Controlador auxiliar eletrônico automotivo
• Protótipo de P&D, placa de desenvolvimento embarcada

Opções de Personalização

1. Compatibilidade de acoplamento: Combine com conector pino macho de passo padrão de 2,54 mm, diâmetro do pino de acoplamento dentro da faixa de 0,70-0,90 mm.
2. Ambiente de trabalho: Selecione esta versão com contato usinado em PPS se o seu produto final enfrentar ampla variação de temperatura, vibração ou precisar de conexão/desconexão repetida. Escolha a versão com contato estampado para projetos de consumo sensíveis ao custo sem acoplamento frequente.
3. Tipo de montagem: Esta é a versão DIP through-hole; se você precisar de montagem em superfície SMT, entre em contato conosco para um número de peça alternativo.
4. Opção de revestimento: Totalmente em ouro para alta confiabilidade; revestimento seletivo de ouro sobre estanho está disponível para solicitações otimizadas de custo.
5. Contagem de pinos: Suportamos contagens de pinos personalizadas de conectores fêmea usinados de linha única de 2P a 40P.
