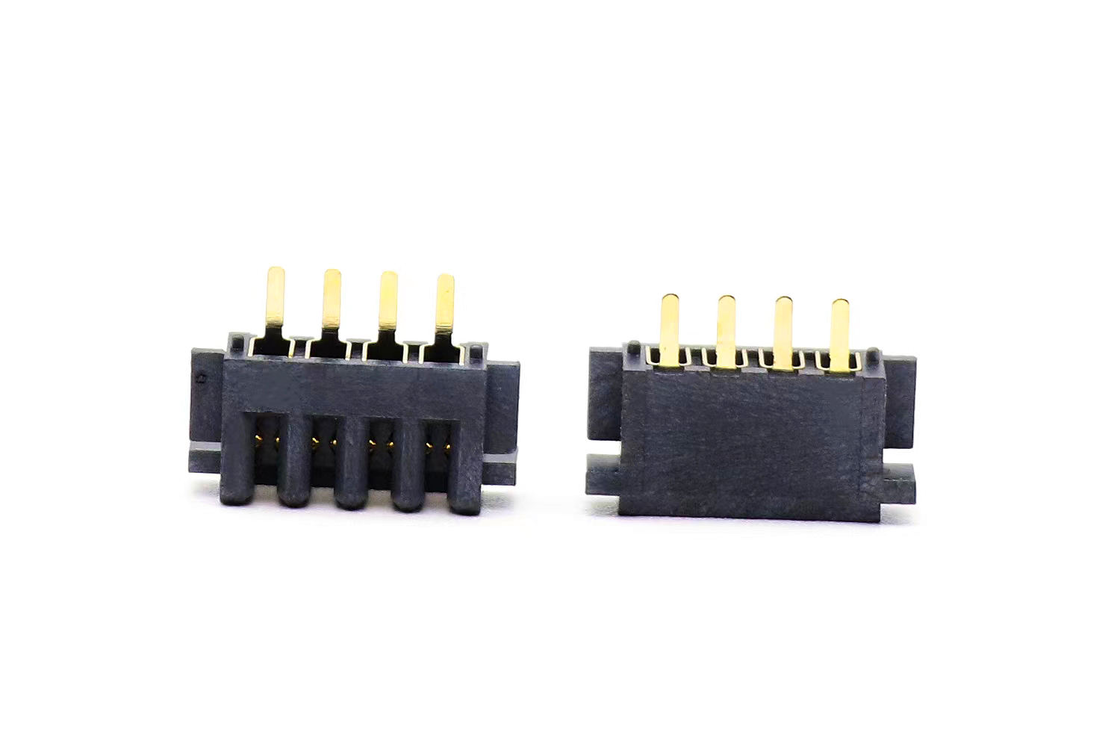

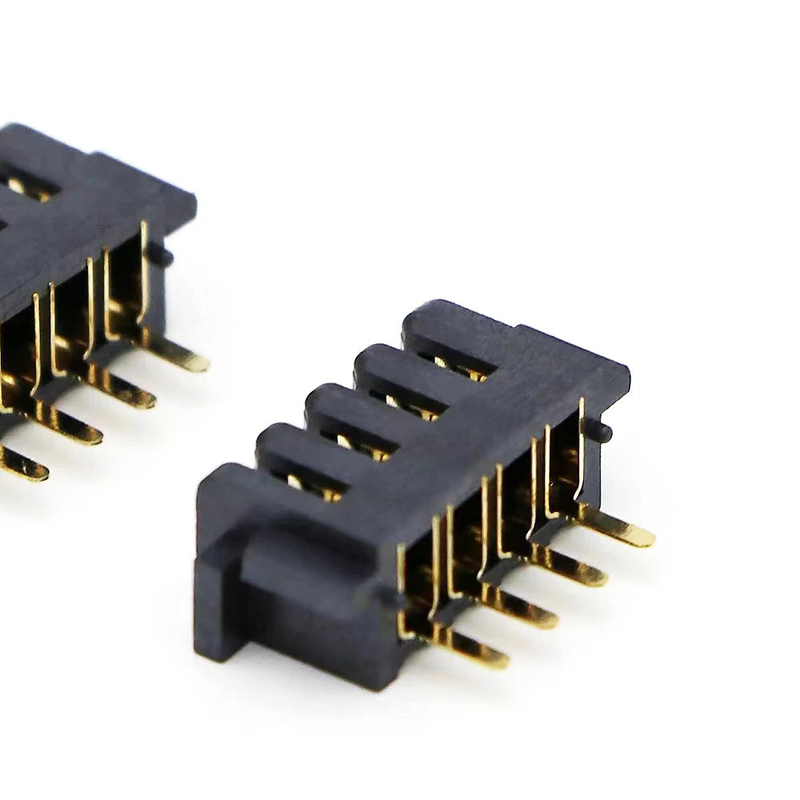

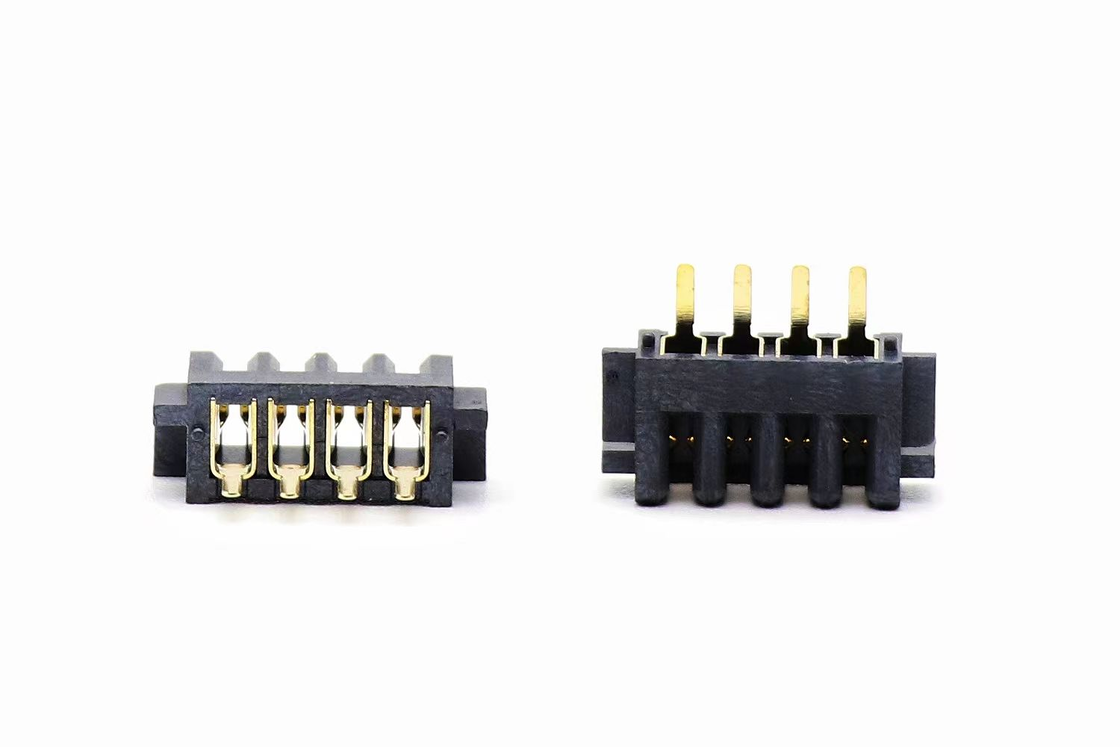

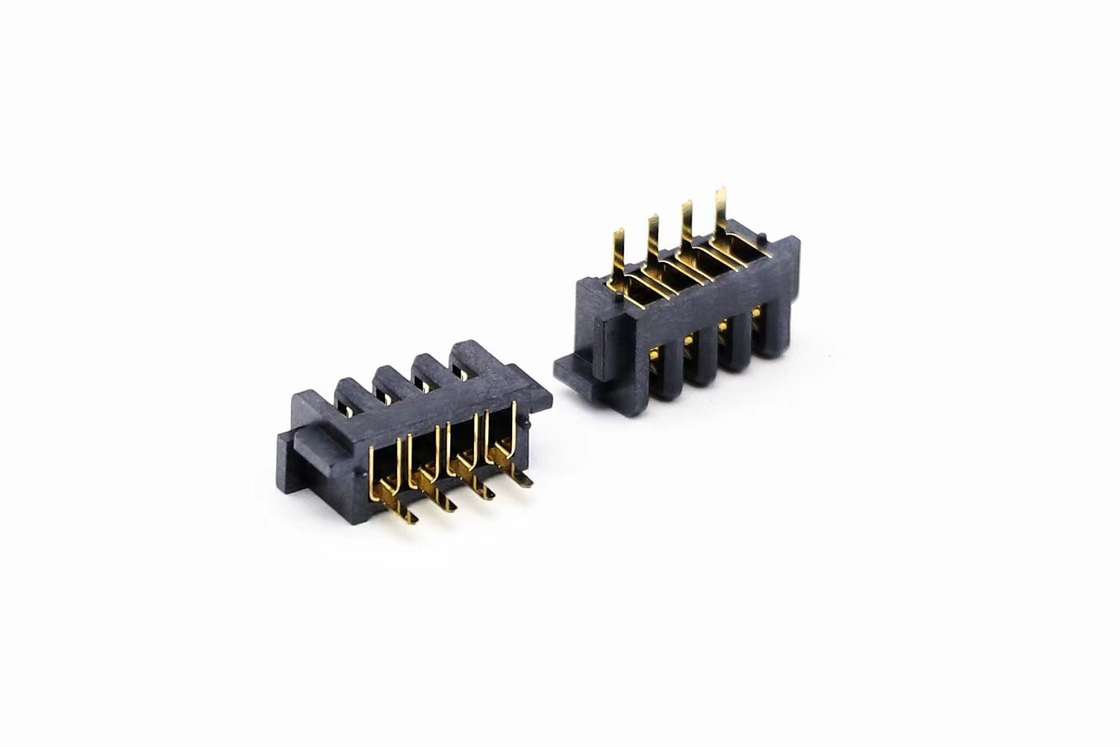

Conector de Bateria Feminino de 2,5mm de Passo, 4P, Banhado a Ouro

Destaque

Compacto soquete fêmea de bateria SMT de 4 posições com passo de 2,5 mm, contatos de bronze fosforoso banhados a ouro, baixa resistência de contato, anti-oxidação, até 5000 ciclos de acoplamento. Otimizado para módulos de bateria de íon de lítio, fornecendo energia + detecção de temperatura/sinal em espaço de PCB compacto. Em conformidade com RoHS, suporta montagem padrão SMT reflow, disponível para personalização OEM/ODM.

Descrição do Produto

Material e Características Elétricas

Guia de Ambiente e Soldagem

Características do Produto

• Passo de centro a centro de 2,5 mm, receptáculo fêmea de 4 pinos, montagem em PCB SMT
• Contatos de mola de bronze fosforoso com banho de ouro: baixa resistência de contato, anticorrosivo e antioxidante
• Estrutura de contato tipo mola: força de contato estável, resiste a vibrações e choques
• Isolador retardador de chamas UL94-V0, excelente resistência ao calor de soldagem reflow
• Até 5000 ciclos de acoplamento para cenários de conexão/desconexão frequentes
• Em conformidade com RoHS; altura do pino personalizável, espessura do banho de ouro e opção de chave de polarização
• Pegada que economiza espaço, bem adequada para layout de PCB de pacote de bateria compacto

Vantagem do Produto

1. Confiabilidade do contato banhado a ouro: Evita deriva por oxidação; a resistência de contato permanece estável mesmo após milhares de inserções, reduzindo a perda de energia e o risco de pontos quentes em comparação com alternativas banhadas a estanho.
2. Geometria otimizada da mola: Pressão de mola consistente contra o terminal macho da bateria; bom desempenho anti-vibração para equipamentos portáteis e móveis, sem interrupção de energia intermitente.
3. Amigável à fabricação: Consistência dimensional rigorosa para produção em massa SMT de alto volume; baixa taxa de defeitos de soldagem.
4. Flexibilidade de design: Suporta modificação na altura do contato, espessura do ouro e adição de chave de polarização; retorno rápido de amostras para validação de projeto.
5. Custo-benefício: Fornecimento direto da fábrica, desempenho equivalente a produtos de marcas famosas com melhor custo total de propriedade para pedidos de grande volume.

Aplicação

• Eletrônicos de consumo portáteis: terminais portáteis, equipamentos POS, scanners
• Pacotes de bateria de íon de lítio: módulos de bateria multicélulas com sinal de detecção de temperatura
• Hardware de casa inteligente: fechaduras inteligentes, dispositivos médicos portáteis
• Instrumentos portáteis industriais, registradores de dados
• Energia auxiliar para robôs, unidades de bateria periféricas de drones
• Dispositivos IoT vestíveis e de pequena bateria

Opções de Personalização

1. Lógica de contagem de pinos: 4P para entrega de energia simultânea + sinal de temperatura/balanceamento da bateria; selecione apenas 2P para energia pura sem sinal de detecção.
2. Opção de banho de ouro: Escolha a versão banhada a ouro se o dispositivo funcionar em ambiente úmido / spray de sal ou exigir acoplamento frequente; alternativa banhada a estanho disponível para projetos de conexão estática sensíveis ao custo.
3. Nota de layout de PCB: Reserve espaço de exclusão suficiente ao redor da carcaça do conector; siga rigorosamente nossa curva de temperatura de reflow recomendada para evitar deformação plástica.
4. Verificação do par de acoplamento: Verifique a dimensão, altura e passo do contato da bateria macho antes de finalizar o projeto; o acoplamento de marcas mistas pode causar engajamento incompleto.
5. Redução de corrente: Reduza a corrente em 30% em ambientes de trabalho de alta temperatura (> 60 °C) para confiabilidade a longo prazo.
