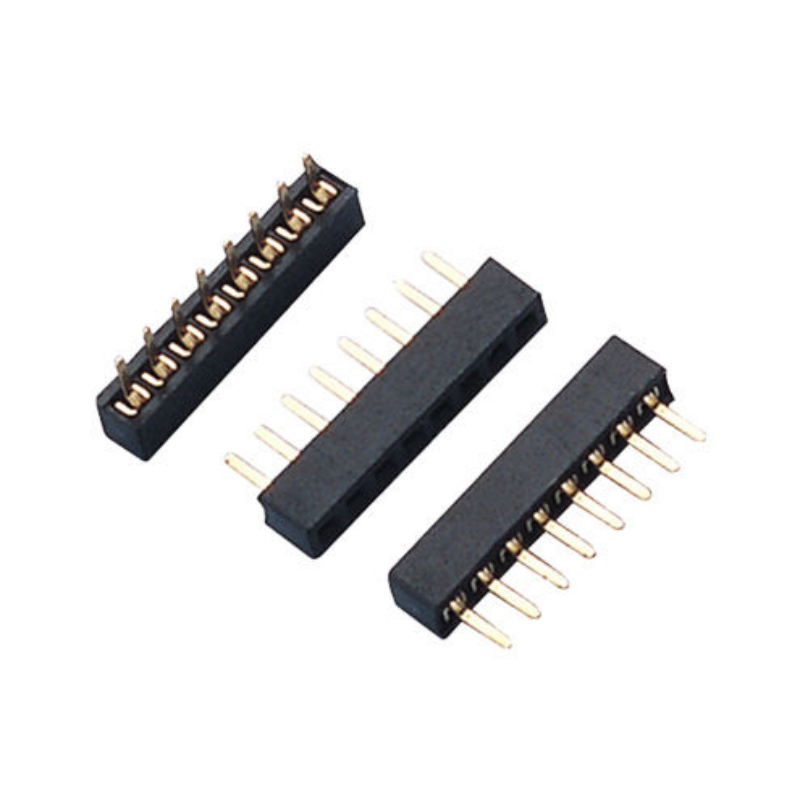

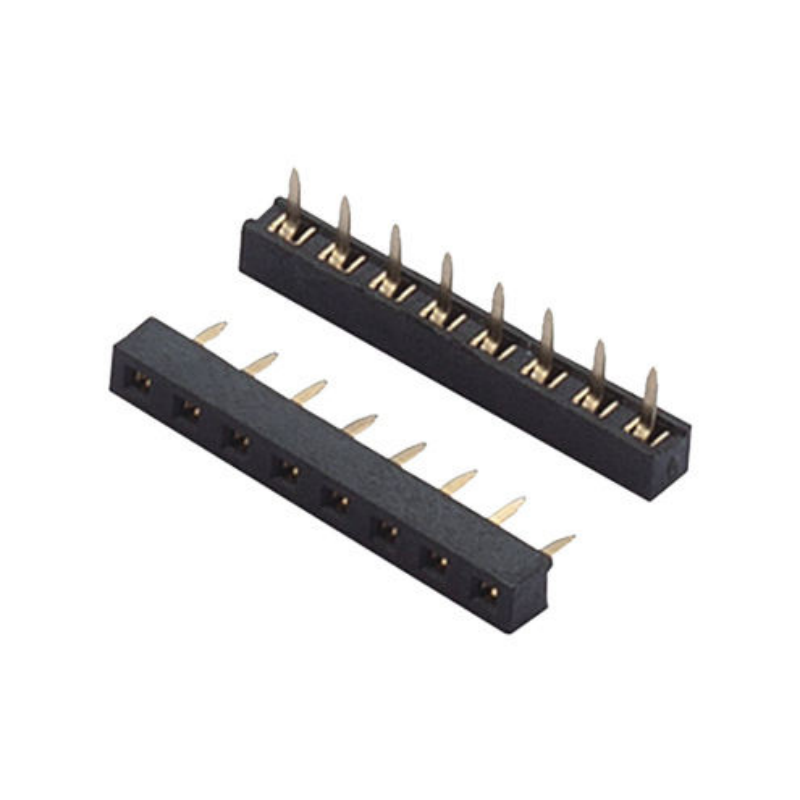

Conector personalizado 1,27mm Pitch Plug recto de plástico de linha única / dupla para PCB

Destaque

✅ Riqueza de personalização mecânica: terminações de alfinetes retos / ângulo reto / SMT; altura de isolador de plástico personalizada disponível

✅ Solução preparada para SMT: tampa opcional para recolha estável do bico de vácuo durante a colocação automática

✅ Embalagem orientada para a produção: embalagem em tubos padrão; fita e bobina opcionais para alimentação direta em máquinas SMT pick-and-place

✅ Ampla cobertura de contagem de pinos: fila única: 2-50 posições; fila dupla: 4-100 posições

✅ Múltiplas opções de revestimento: estanho / revestimento de ouro seletivo para projetos de sinalização crítica ou de custo otimizado

✅ Isolador de alta temperatura, compatível com a RoHS, para solda por refluxo

Descrição do produto

Performance mecânica

Ambiente e solda

Compatibilidade e referência cruzada

Substituição compatível com impressão digital para a popular série de cabeçalhos femininos de 1,27 mm da Molex, JAE, TE Connectivity, Samtec.

• Combina impressão de PCB, passo, interface de acoplamento; verifique a contagem exata de pines, altura da caixa, terminação e revestimento antes do congelamento do layout.
• Podemos fornecer um desenho de referência cruzada e uma amostra para o seu teste de validação.

Nota: Não são peças originais OEM, alternativa funcional equivalente para redução de custos e mitigação dos riscos da cadeia de abastecimento.

Características do produto

1. Multi-estrutura configurável: reta, ângulo reto, asa de gaivão SMT; altura do isolador personalizada para atender às restrições de altura de empilhamento
2. Capuz opcional de recolha e colocação: resolve o problema da recolha de vácuo fraca para a versão SMT em linhas de montagem automáticas
3. Contacto com vários dedos de fósforo-bronce: força de contacto estável, bom desempenho anti-vibração
4. Capa de plástico resistente a altas temperaturas, adequada para processo de solda por refluxo
5. Opção de revestimento flexível: estanho para ligação estática sensível ao custo; ouro seletivo para transmissão de sinais de alto ciclo/ambiente hostil

Vantagem do produto

1. Personalização direta de fábrica: Modifique a altura da caixa, contagem de alfinetes, terminação e revestimento sem custos enormes de ferramentas para pedidos de volume médio
2. Duas opções de embalagem de nível de produção: tubo para protótipo / baixo volume; fita e bobina para alimentação direta em máquinas SMT, sem necessidade de reembalagem secundária
3. Tempo de execução da amostra curto para a verificação do projeto
4. Controlo rigoroso da coplanaridade dimensional para a versão SMT para reduzir a taxa de defeitos de solda
5. Alternativa drop-in rentável aos conectores de marca importados, reduzindo o risco de escassez de fornecimento de componentes

Aplicação

• Modulos de controlo industriais
• Interconexão interna de equipamento médico de bordo para bordo
• Instrumentos e dispositivos de medição
• Gateway IoT, módulos de sensores
• Interconexão de PCBs compactos de eletrônicos de consumo
• Equipamento de automação

Método de embalagem

1. Embalagem de tubos (padrão): tubo de plástico anti-estático, ideal para prototipagem de laboratório, montagem manual em pequenos lotes.
2. Tape & Reel (opcional): fita transportadora + fita de cobertura na bobina, conforme com a norma EIA‐481.

Importante: Especifique claramente o tipo de embalagem quando fizer uma consulta, pois a embalagem determina a compatibilidade da sua linha SMT.

Tempo de execução

• Encomenda de amostras: 3 dias úteis
• Encomendas de produção em massa: 1-3 semanas, dependendo da quantidade e da complexidade da personalização

Certificação de fábrica e serviço personalizado

• Certificações: ISO9001, conformidade RoHS
• Política de amostragem:Apoio a amostras gratuitas, entrega rápida de amostras
• MOQ: Parte padrão MOQ:1000 peças; peças personalizadas sujeitas a requisitos de ferramenta
• Elementos personalizáveis: contagem de alfinetes, altura do isolante, tipo reta/angulo reto/SMT, espessura do revestimento em ouro, capacete de captação ativado/desativado, material especial de caixa.

Guia de selecção de engenheiros

1. Confirmar o passo: 1,27 mm; confirmar linha: fila única / fila dupla, posições totais.
2. Confirmar terminação: THT reta / ângulo direito / SMT gavião-ala. Para o projeto SMT, confirmar se é necessária a tampa pick-and-place.
3. Defina a altura do invólucro do isolante (padrão ou sob medida).
4. Escolha revestimento: estanho para conexão estática; revestimento em ouro para acasalamento frequente ou aplicação em ambientes adversos.
5. Critical: Selecionar embalagem: tubo para montagem manual; fita e bobina se utilizar uma linha de produção automática SMT.
6. Para a substituição de referências cruzadas: fornecer o número de peça original; oferecemos um desenho e uma amostra para a validação do cartão.
7. Envie-nos a sua especificação ou desenho mecânico para citação e arranjo de amostras.
