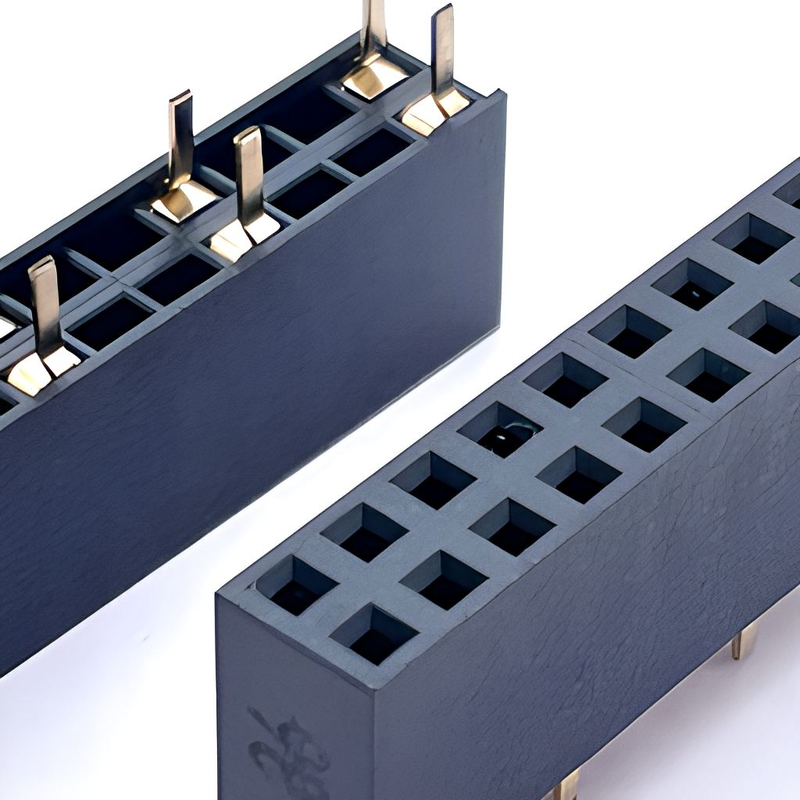

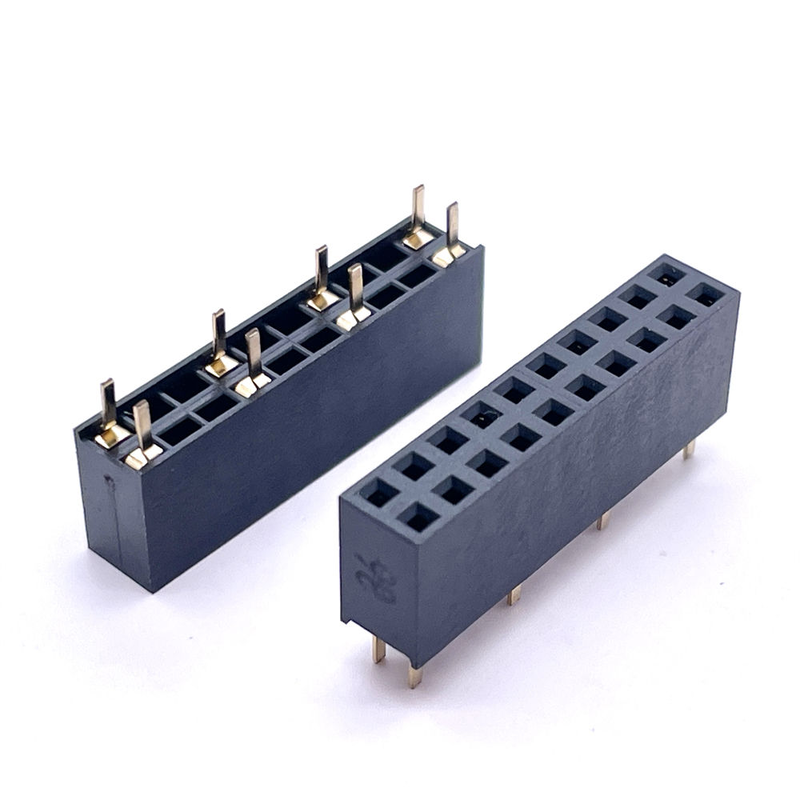

Conector Fêmea de Pino Reto com Pino Vazio de 2,54 mm de Passo, Conector Fêmea em Forma de O

Destaque

1. Múltiplas opções de montagem disponíveis: Tipo Reto / Ângulo Reto / SMT
2. Altura personalizável do plástico isolante e configuração de bloqueio de pino vazio
3. Versão SMT equipada com tampa de captação a vácuo para montagem automática SMT
4. Suporta embalagem em Fita e Bobina / Tubo para linhas de produção SMT de alto volume
5. Linha única / dupla, 2-40 posições personalizáveis; design de cavidade fêmea redonda em forma de O
6. Conforme RoHS e REACH, material isolante UL94V-0

Descrição do Produto

Desempenho Mecânico

Ambiente e Soldagem

Compatibilidade e Referência Cruzada

Este conector fêmea de pino vazio em forma de O serve como uma alternativa funcional para séries internacionais convencionais, compatível com o footprint padrão de conector macho de 2,54 mm.

Nota: Sempre verifique a dimensão mecânica, requisito de revestimento e footprint da PCB antes da substituição do BOM.

• Referência de footprint compatível: Molex KK-254, séries de conectores de passo JAE / JST de 2,54 mm
• Modificação personalizada 1:1 disponível se for necessária uma substituição exata pino a pino.

Recursos do Produto

1. Cavidade fêmea redonda em forma de O: contato estável, baixa resistência de contato, desempenho anti-vibração
2. Função de bloqueio de pino vazio: pular circuitos não utilizados para otimização do layout da PCB do cliente
3. Variante mecânica flexível: reto, ângulo reto, SMT, altura de isolador personalizável
4. Design de tampa de captação a vácuo SMT: compatível com máquina de colocação SMT totalmente automática
5. Múltiplas opções de revestimento: estanho para projetos sensíveis ao custo; ouro para dispositivos de alta confiabilidade e longa vida útil
6. Contagem de posições flexível em linha única / linha dupla, suporta personalização de contagem de pinos não padrão

Vantagem do Produto

• ODM/OEM direto da fábrica: ajuste de altura do plástico, posição do pino vazio, comprimento do terminal de acordo com seu desenho
• Embalagem pronta para produção: Fita e Bobina para montagem automática; Tubo para protótipo e pequenos lotes
• Consistência rigorosa lote a lote, testes elétricos e mecânicos completos internos
• Alternativa econômica a marcas importadas sem sacrificar a confiabilidade
• Rápida entrega de amostras para validação de engenharia; capacidade estável de produção em massa
• Suporte técnico: sugestão de footprint, verificação de par de acoplamento, orientação de montagem

Aplicação

• Placas de controle industrial e módulos periféricos PLC
• Hardware IoT, módulos de sensor, equipamentos de gateway
• Eletrônicos de consumo, interconexão de mainboard de casa inteligente
• Conexão placa a placa interna de dispositivos médicos
• Equipamentos de teste e medição, instrumentos de laboratório
• Robótica, fiação interna de equipamentos de automação
• Unidade de controle auxiliar de nova energia

Método de Embalagem

1. Fita e Bobina: Para versão SMT com tampa a vácuo. Alimentação direta para máquina pick-and-place automática, adequada para produção em massa de alto volume.
2. Tubo (Embalagem em Tubo): Para amostras THT retas/ângulo reto e pedidos de pequenos lotes, inserção manual ou montagem semi-automática.

Por favor, especifique o requisito de embalagem ao fazer o pedido.

Prazo de Entrega

• Amostras: 3 dias úteis para itens padrão
• Pedido de produção em massa: 1-3 semanas (depende da contagem de pinos, revestimento e tipo de embalagem; peças modificadas personalizadas precisam de tempo extra)

Certificação de Fábrica e Serviço Personalizado

• Certificações: RoHS, REACH, certificação de material UL-94V-0
• Política de Amostras:Suporta amostras grátis / entrega rápida de amostras para avaliação de engenharia
• MOQ: Peças padrão MOQ baixo; MOQ de estrutura personalizada mediante avaliação do projeto
• Escopo personalizado: altura do isolador, posição do pino vazio, comprimento do pino, espessura do revestimento, forma de montagem, solução de embalagem especial
• Serviço: Fornecer desenhos, arquivos 2D/3D, relatório de teste para revisão do seu projeto

Guia de Seleção de Engenheiro (Dicas de Engenheiro)

1. Confirmar tipo de montagem: THT-Reto / Ângulo Reto / SMT; pedido SMT deve especificar requisito de tampa de captação a vácuo
2. Definir contagem de linhas e contagem de posições; marcar a posição exata de bloqueio de pino vazio
3. Confirmar altura do isolador, comprimento da cauda do terminal para a espessura da sua PCB
4. Selecionar revestimento: Estanho para uso geral; Ouro para aplicações de alta vibração, longa vida útil ou ambiente hostil
5. Especificar embalagem: Fita e Bobina para linha automática SMT; Tubo para montagem manual
6. Envie-nos seu desenho ou amostra para verificação cruzada se uma substituição direta para um número de peça estrangeira existente for necessária
