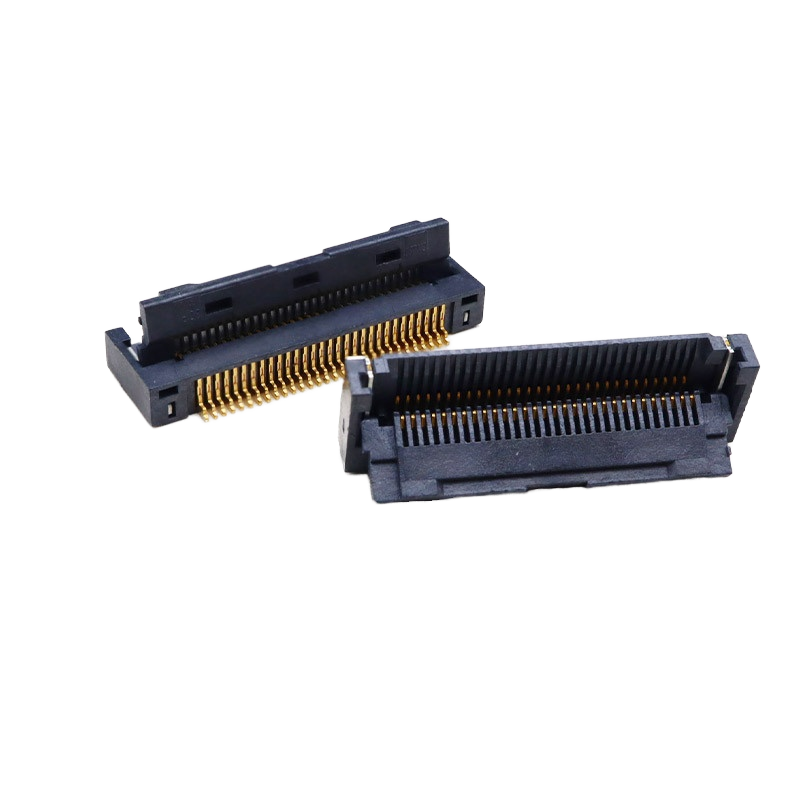

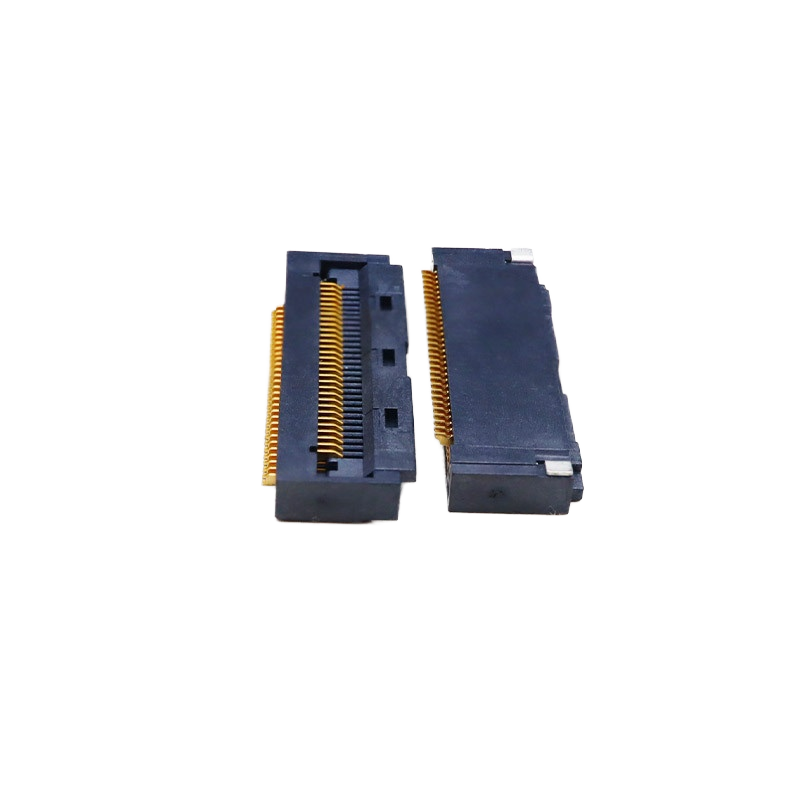

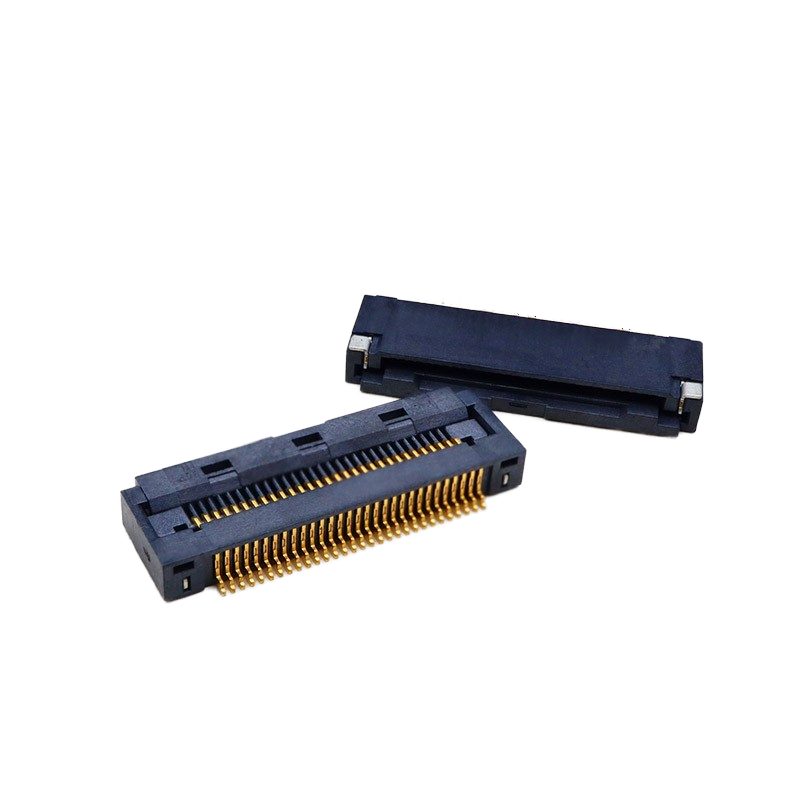

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

Lugar de origem:

Guangdong,China

Marca:

XTKCONN

Certificação:

CE,SGS,ROHS,ISO9001

Número do modelo:

FPC**-T1T1-00**-C

Contacte-nos
Solicite um orçamento
Detalhes do produto
Material:
PCL
Material Terminal:
Bronze de fósforo, chapeamento de ouro
Tipo:
Conector FFC e FPC
Aplicativo:
PCB
Pacote:
Empacotamento do carretel
Picth:
0,5mm
Termos de pagamento e envio
Quantidade de ordem mínima
10 unidades
Preço
Negotiable price
Detalhes da embalagem
pacote a vácuo, caixas em caixa
Tempo de entrega
5-7 dias
Termos de pagamento
L/C, T/T, Pagamento
Habilidade da fonte
4KK peças
Descrição do produto

Conector FFC de Passo 0.5mm com Aba Frontal e Trava

30P / 40P / 68P | Conexão com Aba para Baixo | H2.5 | Preto


✅ Destaques do Produto

1. Mecanismo de Trava Confiável ZIF / Non-ZIF
O design de trava com aba frontal prende firmemente o cabo FFC. Evita o afrouxamento do cabo e a queda de sinal sob vibração contínua; relatório de teste anti-vibração disponível. Resolve o ponto de falha comum de conectores FFC de aba barata.
2. Altura Baixa de 2.5mm
Altura montada compacta de 2.5mm, economiza espaço vertical na PCB para design de dispositivos finos.
3. Passo Fino de 0.5mm, Aba com Conexão para Baixo
Tipo de aba frontal para baixo, inserção fácil do FFC, sem necessidade de espaço extra para dobrar.
4. Carcaça Preta, Múltiplas Opções de Pinos: 30P, 40P, 68P
Contagens de pinos padrão prontas para seleção rápida.



Tabela de Especificações Técnicas

Categoria Item Especificação
Desempenho Elétrico Passo 0.5 mm

Corrente Nominal 0.5A por contato

Tensão Nominal 50V AC/DC

Resistência de Isolamento ≥1000 MΩ

Resistência de Contato ≤30 mΩ

Tensão de Suporte 250V AC por 1min
Desempenho Mecânico Altura de Montagem H2.5 mm

Estrutura Aba Frontal, Conexão para Baixo, Trava

Durabilidade (Ciclos de Conexão) ≥20 ciclos

Teste de Vibração Em conformidade com o padrão de vibração automotiva; relatório de teste disponível
Material e Revestimento Carcaça LCP Preto, Retardante de Chamas UL94V-0

Terminal de Contato Bronze Fosforoso

Revestimento de Contato Revestimento de ouro na área de contato; Revestimento de estanho na cauda de solda
Ambiental Temp. de Operação -40°C ~ +85°C

Temp. de Armazenamento -20°C ~ +60°C
Guia de Soldagem Método de Soldagem Soldagem por Refluxo SMT

Temp. de Pico de Refluxo Máx. 260°C (dentro de 10s)

🔄 Referência Cruzada e Substituição Equivalente

Alternativa direta aos conectores FFC de aba frontal para baixo de 0.5mm de marcas famosas globais. Compatível com atribuição de pinos, footprint e dimensões mecânicas. Reduza seu custo de BOM sem redesenhar o layout da PCB.

Nota: Verifique a dimensão e o requisito de vibração para projetos automotivos personalizados antes da produção em massa.

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB


📍 Características do Produto

  1. Estrutura de trava com aba frontal, versão ZIF / Non-ZIF opcional
  2. Conexão com aba para baixo, montagem conveniente do cabo FFC
  3. Design de baixo perfil H2.5, ideal para módulos finos de consumo e automotivos
  4. Isolador preto LCP, resistente a altas temperaturas para refluxo SMT
  5. Pinos padrão 30P / 40P / 68P em estoque


Mais tipos para referência:

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

🏆 Vantagens do Produto

  1. Estrutura de trava anti-vibração: Evita falha intermitente de sinal causada por cabo FFC solto, reduzindo drasticamente a taxa de retorno de campo.
  2. Footprint de PCB padrão, substituição direta, sem necessidade de retrabalho de PCB.
  3. Carcaça LCP de alta temperatura, desempenho estável durante o processo de refluxo SMT.
  4. Consistência rigorosa para produção em massa, menor taxa de defeito.
  5. Múltiplas opções de pinos para encurtar seu ciclo de desenvolvimento de projeto.


🏠 Cenários de Aplicação

  • Display automotivo a bordo, painel de instrumentos de carro, módulo de controle de veículo
  • Notebook, tablet, eletrônicos de consumo portáteis
  • Módulo de display LCD / OLED
  • Equipamento médico portátil
  • Painel de controle de casa inteligente
  • Unidade de display fina industrial


📦 Embalagem

  • Fita e Reel (Reel): Fita transportadora em relevo padrão, adequada para máquinas automáticas de pick-and-place SMT, carregada diretamente na linha de produção do cliente para montagem em massa.
  • Tubo (Embalagem em Tubo): Embalagem em tubo de plástico, principalmente para protótipos, lotes pequenos de testes ou cenários de montagem manual.

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

⏱️ Prazo de Entrega

  • Pedido de amostra: 3 dias úteis
  • Pedido de produção em massa: 1-3 semanas, sujeito à quantidade e requisitos personalizados


🏭 Certificações de Fábrica e Serviço Personalizado

  • Certificações: RoHS, REACH, UL94V-0
  • MOQ: MOQ baixo para pedidos em massa
  • Política de Amostra: Amostras grátis disponíveis, entrega rápida de amostras
  • Serviço Personalizado: Contagem de pinos personalizada, espessura de revestimento, estrutura de trava modificada, versão Non-ZIF, marcação personalizada disponível.


📖 Guia de Seleção do Cliente

  1. Confirmar número de pinos: 30P /40P /68P padrão; entre em contato conosco para outras contagens de pinos personalizadas
  2. Confirmar tipo de trava: Escolha ZIF ou Non-ZIF de acordo com seu processo de montagem
  3. Ambiente de aplicação: Para projetos automotivos, solicite um relatório de teste anti-vibração antes da validação
  4. Cabo FFC: Combine com cabo plano FFC de passo 0.5mm
  5. Footprint da PCB: Use nosso desenho fornecido para verificação do layout da PCB
  6. Soldagem por refluxo: Siga nosso perfil de soldagem para evitar deformação da carcaça

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB

0.5mm Pitch FFC Connector Flip front com fecho de bloqueio 30 40 68P Flip Cover Down Connection H2.5 Preto para aplicação em PCB


Perguntas Frequentes


1. Posso fazer um pedido de amostra?
Sim, aceitamos pedidos de amostra para testar e verificar a qualidade. Amostras mistas são aceitáveis.


2. Você pode fabricar seus produtos de acordo com nossa demanda?
Sim, as especificações dos produtos podem ser personalizadas se você puder atender ao nosso MOQ.


3. Como garantir a qualidade de seus produtos?
1) Prometemos que dentro de 30 dias de um problema de qualidade, daremos um reembolso.

2) Inspeção rigorosa durante a produção.

3) Inspeção rigorosa por amostragem dos produtos antes do envio, e embalagem intacta do produto é garantida.


4. Quais são as certificações de nossos produtos?
ISO9001 e algumas outras certificações ROHS.


5. Quanto tempo posso receber os produtos?
A maioria dos produtos está em estoque; o tempo de entrega é de cerca de 1-5 dias após o recebimento do pagamento. Para requisitos personalizados, o tempo será um pouco mais longo, conforme confirmamos.


6. Que tipo de logística você usa para entrega?
Principalmente entregamos mercadorias por DHL, UPS, FEDEX, EMS e outras entregas expressas. Escolheremos a logística mais econômica para os clientes. Também apoiamos mercadorias retiradas pelo seu despachante.


7. Por que você deveria comprar de nós?
Temos 16 anos de experiência na indústria. Cooperamos com milhares de empresas. A qualidade do produto é confiável.


8. Quais produtos sua empresa vende principalmente?
Os principais produtos da nossa empresa incluem conectores FFC/FPC / Conector Wafer / Conector de cartão SIM / Conector de cartão de memória / Conector USB / Conector Tipo C / Conector HDMI / Série RJ45 / Conector B to B e conectores Pin header, e assim por diante.
