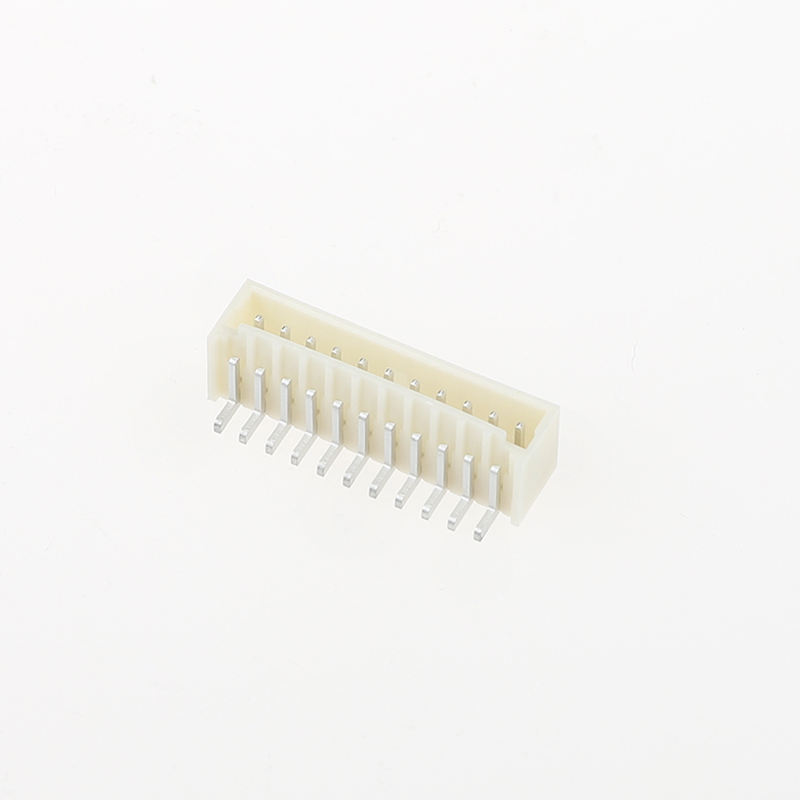

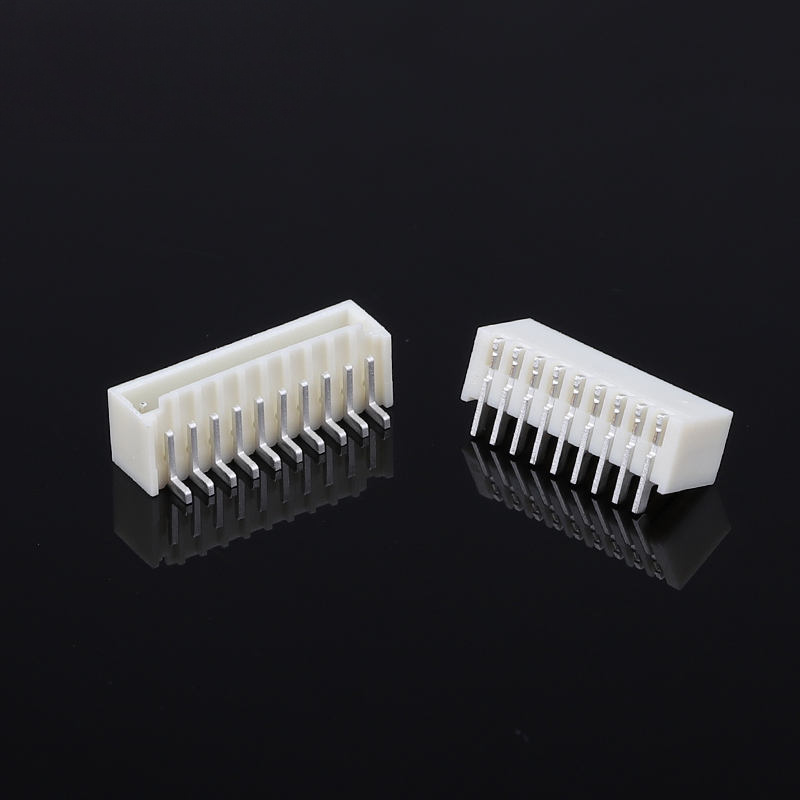

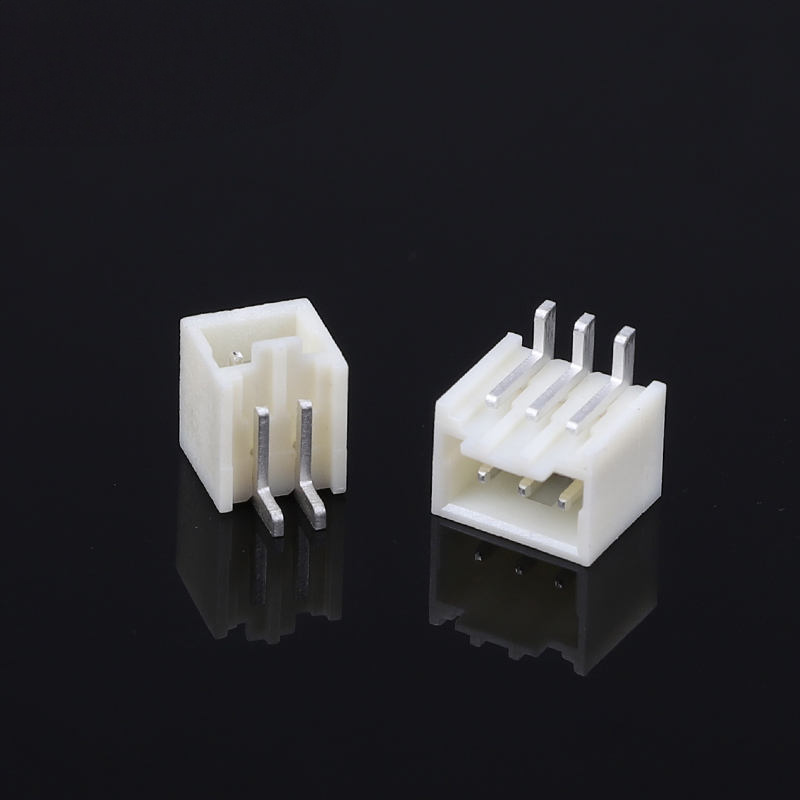

Conector SMT Vertical MX de Passo de 1.5mm para Conector de Drone Automotivo Substitui Molex 87437 para Opções de Pinos de 2P a 15P para PCB
Destaques do Produto
- Alternativa de encaixe direto para a série Pico-SPOX Molex 87437, compatível pino a pino
- Conector SMT vertical de fileira única com passo de 1.5mm, posições: 2P a 15P
- Construção de grau automotivo, validada para PCB de controle compacto e de drones
- Embalagem em fita e rolo para montagem automatizada SMT de alto volume
- Padrão com banho de estanho; banho de ouro opcional para dispositivos de alta vibração / longa vida útil
- Compatível com RoHS, compatível com soldagem por reflow de acordo com o perfil J-STD-020
Especificações Técnicas
Parâmetros Mecânicos Gerais
| Item |
Especificação |
| Passo |
1.5mm (0.059 pol) |
| Configuração |
Conector blindado SMT vertical de fileira única |
| Número de Posições |
2P a 15P |
| Tipo de Montagem |
SMT de Montagem em Superfície (PCB vertical) |
| Ciclos de Acoplamento |
Mín. 10 ciclos Molex |
| Força de Retenção do Contato |
> 9.8 N (banho de estanho) |
| Embalagem |
Fita e Rolo (padrão) |
Características de Material e Elétricas
| Item |
Especificação |
| Material da Carcaça |
PA de alta temperatura / PA6T, classificação de inflamabilidade UL94 V-0 |
| Material do Contato |
Latão de liga de cobre |
| Banho do Contato |
Com banho de estanho (padrão); banho de ouro (opcional) |
| Corrente Nominal por Pino |
2.5A máx. por contato |
| Tensão Nominal |
250V AC RMS / DC |
| Resistência Máxima de Contato |
≤20mΩ |
| Resistência Mínima de Isolamento |
≥1000MΩ |
| Tensão de Suporte Dielétrico |
500V AC |
Guia Ambiental e de Soldagem
| Item |
Especificação |
| Faixa de Temperatura de Operação |
-55°C a +105°CTTI Europe |
| Perfil de Soldagem por Reflow |
Compatível com J-STD-020; temperatura de pico 260°C, duração de 5-10s |
| Conformidade |
RoHS, Livre de Chumbo |
| Nota de Aplicação |
Evitar superaquecimento local prolongado; prevenir tombamento com layout de pad de PCB balanceado |
Características do Produto
- Compatibilidade mecânica e de footprint pino a pino com Molex 87437, fácil substituição de BOM sem redesenho de PCB
- Carcaça blindada vertical de fileira única evita acoplamento incorreto e dobra de pinos durante a montagem
- Material da carcaça de alta temperatura, estável sob soldagem por reflow sem chumbo, resiste a empenamento e bolhas
- Contato de liga de latão com banho preciso; baixa resistência de contato para transmissão de sinal estável
- Retenção robusta do contato, suporta vibração e choque mecânico para condições de operação de veículos e drones

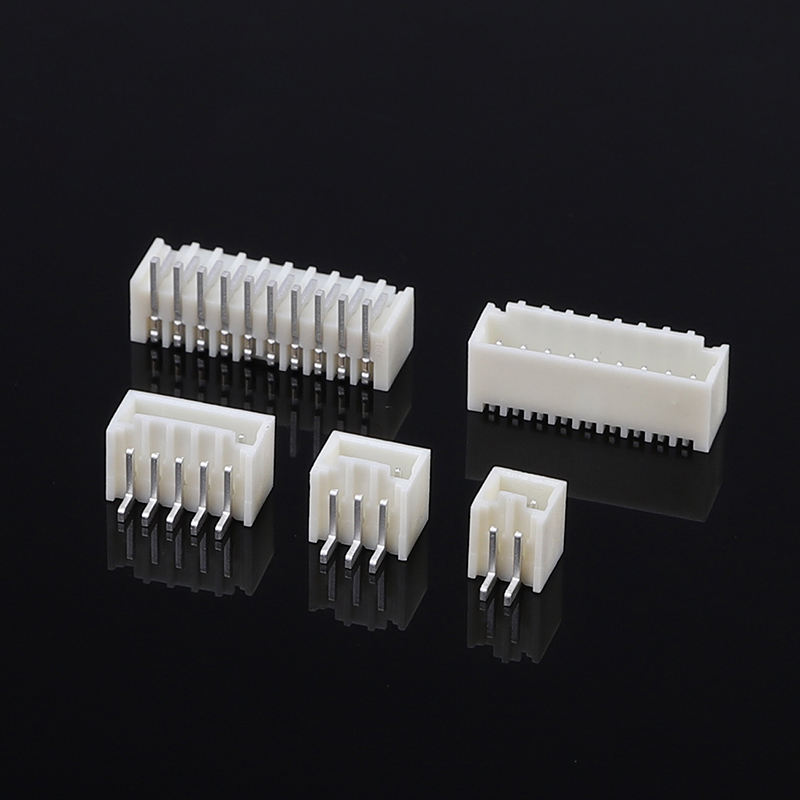

- Múltiplas opções de circuito: 2,3,4,5,6,7,8,9,10,12,15 posições
- Embalagem padrão em fita e rolo para pick-and-place SMT; embalagem personalizada disponível para projetos especiais
- Banho de ouro opcional para aplicações de ambiente hostil, alto ciclo de acoplamento
Vantagens do Produto
- Substituição direta: Substituto direto para Molex 87437, sem modificação de layout de PCB, encurta o ciclo de redesenho do projeto
- Robustez qualificada para automotivo: Desempenho anti-vibração otimizado para módulos de controle de drones e veículos, supera conectores SMT de grau de consumo sob condições de choque
- Amigável à montagem: A carcaça blindada protege os pinos contra danos durante o manuseio e acoplamento; desempenho estável de reflow, menor taxa de defeito SMT (menos tombamento / empenamento)
- Opções flexíveis de banho: Estanho para produção em massa sensível ao custo; opção de banho de ouro para projetos de alta confiabilidade em condições hostis
- Tempo de entrega curto: Ampla gama de estoque para peças padrão de 2 a 15 pinos; suporte rápido para modificações personalizadas
- Alternativa econômica: Preços competitivos em relação à peça de marca original, mantendo o mesmo desempenho elétrico-mecânico para otimização de custo de BOM
Aplicação
- Eletrônicos automotivos: Unidades de controle a bordo, módulos de carroceria, interface de sinal do sensor
- UAV / Drone: PCB de controlador de voo, interconexão de energia-sinal, módulos de carga útil
- Controladores industriais compactos e módulos de sensor
- Equipamentos inteligentes, dispositivos embarcados IoT
- Placas de sinal compactas médicas (não críticas para segurança)
Guia de Seleção do Cliente
- Confirme a contagem de pinos necessária: 2-15P disponíveis; especifique o número exato da posição ao solicitar cotação
- Seleção de banho: Banho de estanho para uso interno geral/vibração normal; selecione banho de ouro para alto choque, ambiente úmido ou ciclos de acoplamento frequentes
- Footprint da PCB: Use footprint compatível com a série Molex 87437 para substituição direta
- Aviso de montagem: Deve seguir a curva de reflow J-STD-020; superaquecimento prolongado causará deformação da carcaça
- Solicitação de amostra: Amostras disponíveis para verificação de desempenho antes do pedido em massa
- Suporte personalizado: Cor da carcaça especial, especificações de fita e rolo especiais podem ser negociadas para projetos de grande volume
FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo, vocês podem fabricar este produto para mim?R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar pelo custo de envio.
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como está o controle de qualidade da sua empresa?
R: Obedecemos estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de Qualidade. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível fazer todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma lista de especificações e preços.
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes de fios). Quanto à embalagem personalizada, não há problema em colocarmos seu logotipo ou outras informações na embalagem. Apenas é preciso notar que isso incorre em custo adicional.
10. P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
