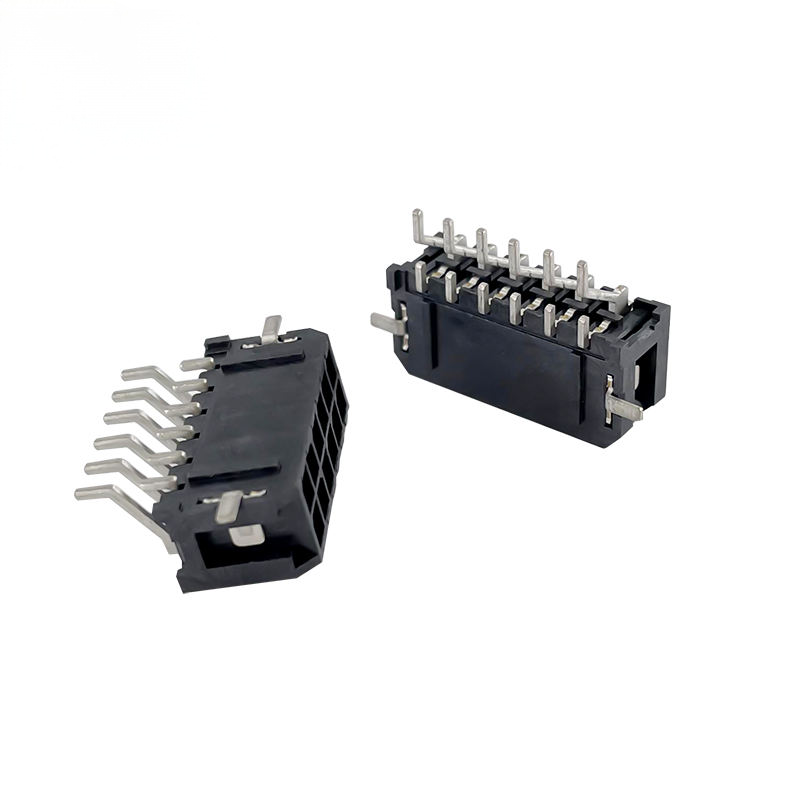

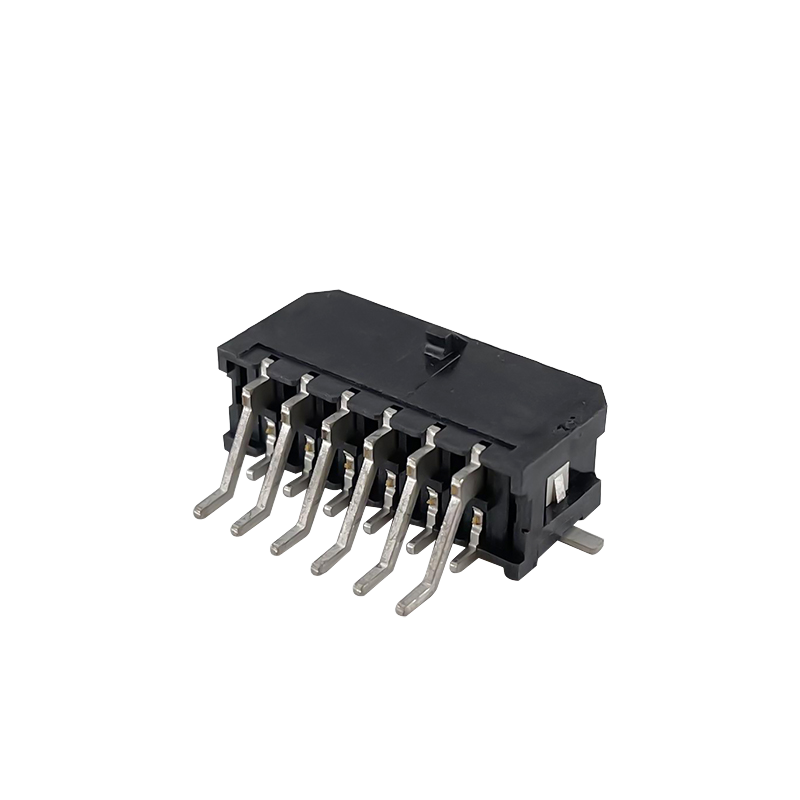

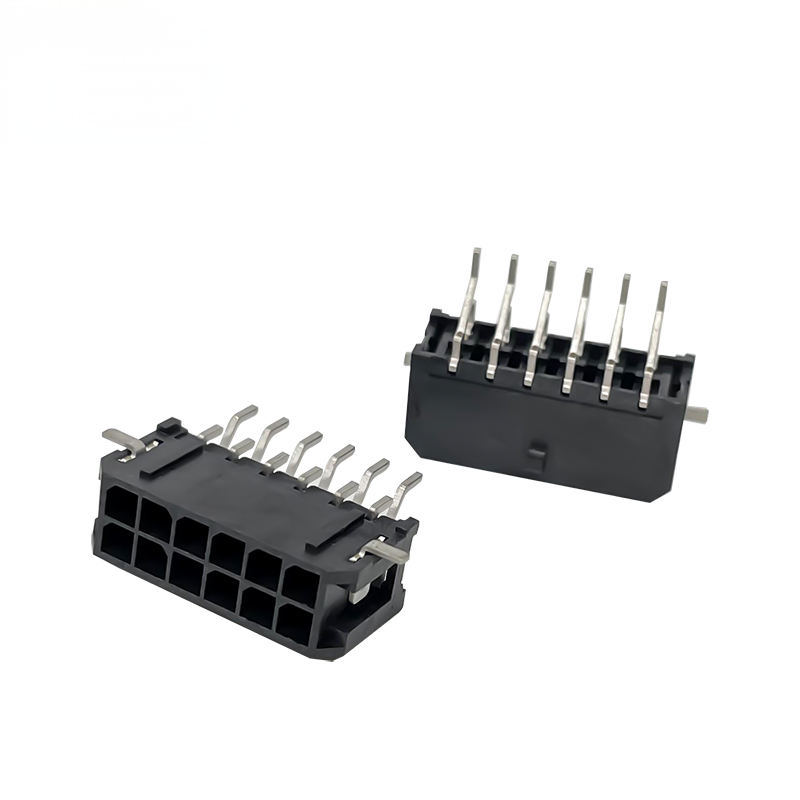

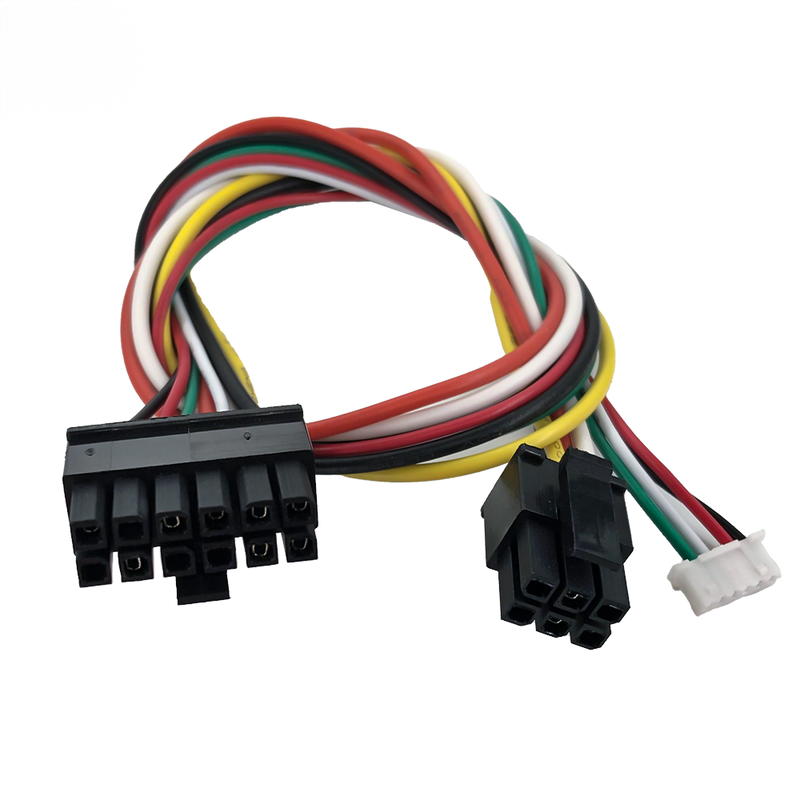

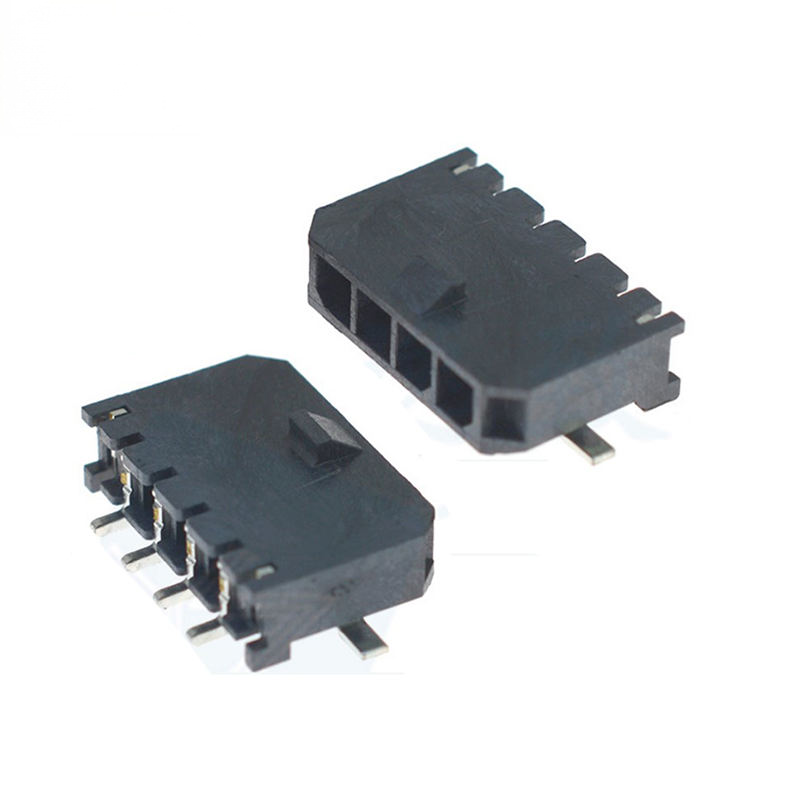

Molex 43025 Micro-Fit 3.0MM R/A SMT Conector de Wafer Feminino (Série MX3.0) Dual-Row∙ Right-Angle SMT∙ 2x7-pin, suporte 6/8/10/12 pin variante
Destaques do produto
- 3Wafer masculino SMT de dupla fila de ângulo reto de 0,0 mm de inclinação, compatível com a série Molex 43025 Micro-Fit 3.0
- Opções de circuitos múltiplos: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 pinos, transmissão mista de sinal de potência
- Soldagem por refluxo de montagem superficial, ideal para montagem automática de PCB de grande volume
- Design de polarização e bloqueio positivos, prevenção de inserção errada e desconexão acidental
- Compatibilidade com RoHS e REACH; caixa UL94V-0, opção de baixo halogénio disponível
- Contato de duplo feixe de fósforo-bronze; revestimento flash de estanho/ouro opcional para diferentes requisitos de fiabilidade
Especificações técnicas
Parâmetros mecânicos gerais
| Ponto |
Especificações |
Observações |
| Pico |
30,00 mm |
Duas fileiras |
| Tipo |
Wafer masculino SMT com ângulo reto (título) |
Cabos para placas |
| Circuitos disponíveis |
2x6, 2x7, 2x8, 2x10, 2x12 pinos |
Contagem de pines personalizada a pedido |
| Material de habitação |
PA66 Nylon |
UL94V-0, Preto |
| Material de contacto |
Fósforo Bronze |
Alta retenção de molas |
| Revestimento de contacto |
Lâmpadas de estanho sobre níquel / ouro |
Ouro para sinal de alta fiabilidade |
| Ciclos de acasalamento |
Min. 30 ciclos |
Requisito padrão da indústria |
| Exibição do PCB |
00,8-1,6 mm |
Padrão FR‐4 PCB |
| Embalagem |
Tape & Reel |
Para montagem automática SMT |
Características do material e eléctricas
| Ponto |
Especificações |
Observações |
| Corrente nominal |
5 A por contacto |
Estacionamento revestido de estanhoEle é o rato... |
| Voltagem nominal |
250 V AC/DC |
|
| Max. Resistência de contacto |
≤ 10 mΩ |
Estado inicial @100 mA,20 mV |
| Min. Resistência ao isolamento |
1000 MΩ |
Ensaio de corrente contínua de 500 VMolex |
| Voltagem resistente dielétrica |
1000 V AC / 1 min |
Nenhuma avaria, fugas < 5 mA |
| Temperatura de funcionamento |
-40 °C ~ +105 °C |
Armazenamento: -40°C a +125°CMolex |
| Conformidade |
RoHS, REACH SVHC |
Opcional com baixo teor de halogênio |
Guia ambiental e de solda
| Ponto |
Especificações |
Notas para engenheiro |
| Perfil de soldadura por refluxo |
260 °C Max, duração máxima de 5-10 s |
Não exceder 265 °C; evitar exposição prolongada ao calor |
| Instalação SMT |
Compatível com fita e rolo |
Não é recomendada a solda manual |
| Resistência à vibração |
10-2000 Hz, 10 g |
Sem interrupção de contacto |
| Resistência ao choque |
50 g, 11 ms |
Cumprir normas industriais gerais |
| Condição de armazenamento |
Temperatura 5-30 °C, Umidade < 60% RH |
Embalagem anti-umidade; evitar gases corrosivos |
Características do produto
- A partir de um ângulo retângulo horizontal, cabos de roteamento lateral adequados, reduzem a ocupação da altura vertical do PCB
- Função de chave de polarização completa, evitar danos de acoplamento reverso para PCB e arnês.
- Estrutura de contacto de dois feixes, contacto estável sob vibração e ciclo de temperatura
- Embalagem de montagem de superfície SMT, correspondente ao perfil de refluxo padrão; embalagem de fita e bobina para pick-and-place
- Configurações de pinos múltiplos: 2x6, 2x7, 2x8, 2x10, 2x12 posições para seleção flexível de projetos
- Revestimento: PA66 Nylon UL94V-0; contacto: bronze de fósforo; revestimento: estanho sobre níquel / flash de ouro opcional
- RoHS, REACH compatível; suporte ao teste de fio incandescente para aparelhos domésticos e produtos finais industriais
Vantagens do produto
- Economia de espaço em PCB: Saída horizontal em ângulo reto, resolve o projeto vertical do compartimento limitado em altura
- Eficiência da montagem: Embalagem de bobina SMT completa, linha SMT de ajuste direto, custo de montagem manual reduzido versus tipo através de buracos
- Anti-Miss-Plug: Chave de polarização incorporada, elimina o risco de inserção reversa para produção em massa
- Opção de custo flexível: Revestimento em estanho para redução de custos do circuito de alimentação; flash de ouro para trajetória de sinal de alta fiabilidade
- Compatibilidade de introdução: Forma-ajuste-função compatível com o sistema Molex 43025 Micro-Fit 3.0, troca direta para substituição de BOM
- Forte anti-vibração: O contacto de bronze com fósforo de duplo feixe mantém uma resistência estável sob vibração e ciclo térmico
- Multi-pin pronto: 6-12 pinos duplo fila de estoque disponível, suporte de protótipo e pedidos de produção em massa
Aplicação
- Controlos industriais: módulos PLC, servocondutor, sensor de sinal de potência
- Eletrónica de consumo: unidade de alimentação, aparelhos domésticos, ligação à placa principal de equipamentos inteligentes
- Energia nova: sistema de gestão de pequenas baterias, módulo de carregamento, controlador de energia LED
- Equipamento de escritório: impressora, scanner, fiação interna do terminal POS
- Dispositivo médico (não implantado): Interligação interna do equipamento de ensaio
- Segurança e automação: Controle de acesso, equipamento de vigilância, ligação de quadro a cabo
Guia de selecção de clientes
- Seleção da contagem de pinos: Confirme a potência necessária + canais de sinal; fornecemos 2x6 / 2x7 / 2x8 / 2x10 / 2x12 variantes.
- Escolha de revestimento:
- Estaca-níquel: Circuito de energia geral, custo-benefício, ambiente interno normal
- Flash de ouro: equipamento de sinalização crítica, de alta vibração e de longa vida
- Acoplamento de PCB: concebido para PCB FR-4 de espessura 0,8-1,6 mm; verificar o padrão do solo antes da liberação de PCB.
- Contraparte de acasalamentoConfirme a gama AWG do terminal (20-30 AWG) para o seu calibre de caboMolex.
- Aviso térmico: Siga a nossa curva de refluxo recomendada; a sobre-temperatura danificará a caixa de nylon.
- Meio Ambiente: Para ambientes com elevada humidade / corrosão, escolha a versão de contacto revestida de ouro.
Perguntas frequentes
1P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
2P: Não consigo encontrar o produto no seu catálogoLogue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
3P: Pode fornecer uma amostra?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
4P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
5Q: Como enviar o meu pedido?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
A: Obedecer estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de qualidade.
8P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
9P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes anteriormente (principalmente arneses de arame).Só tenho que dizer que incorre em custos adicionais..
10Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
