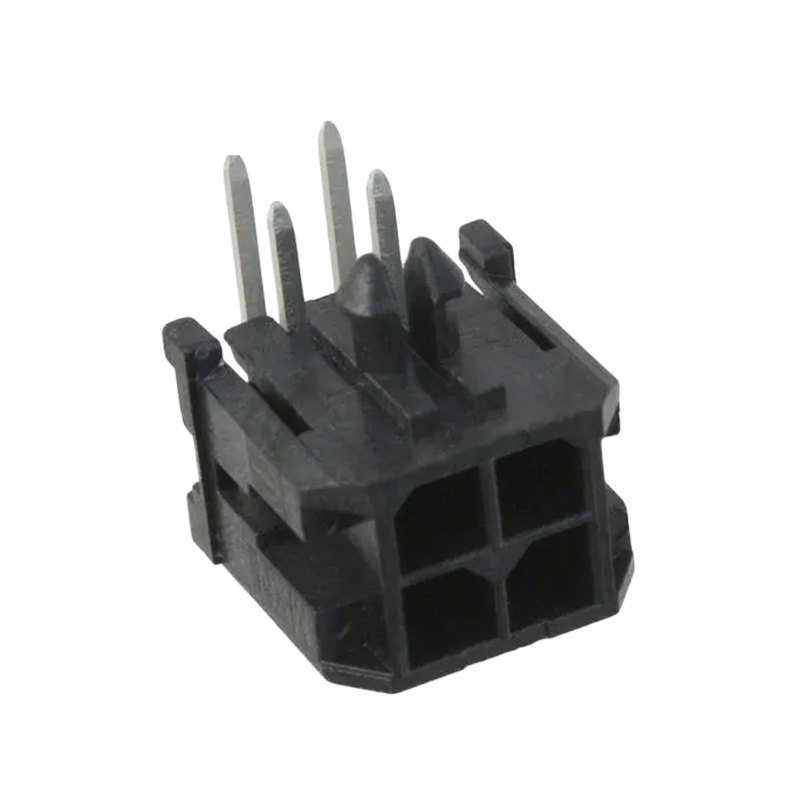

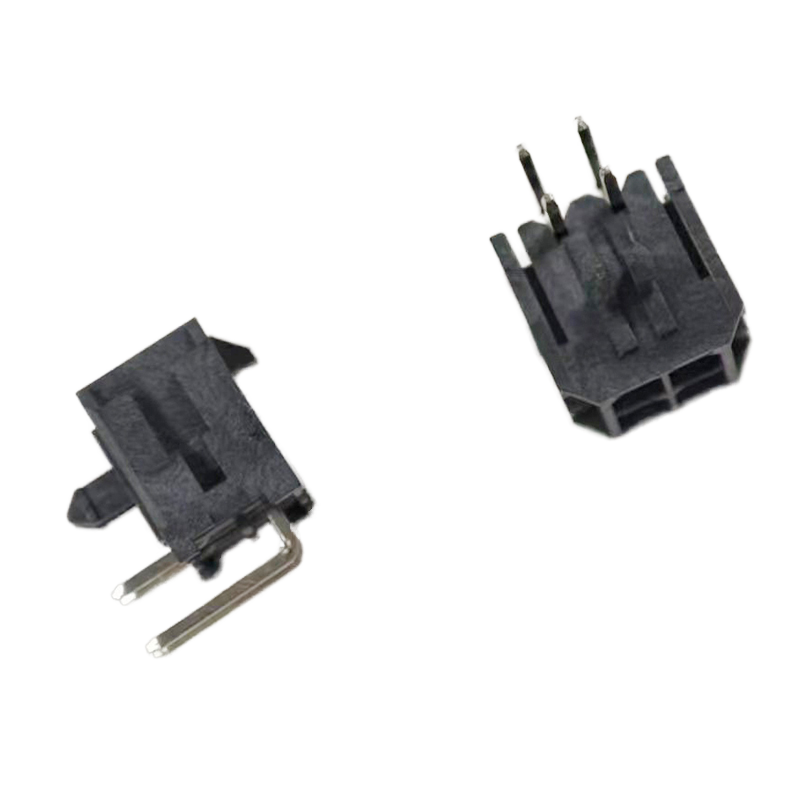

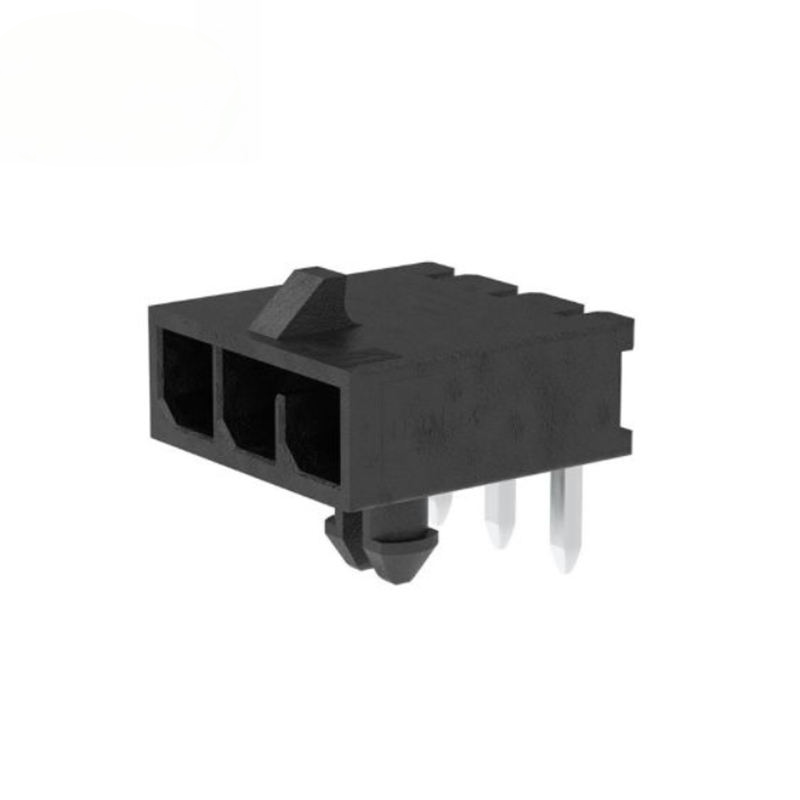

Conectores PCB Molex 43045 Micro‑Fit 3.0 mm R/A Macho Pino Dupla‑Fileira Retangular MX3.0 2X2 / 6P / 8P /12P
Destaques do Produto
- Passo de 3.0mm, conector macho de encaixe em ângulo reto de fileira dupla, compatível com a série Molex 43045 Micro‑Fit 3.0
- Disponível: 6 pinos / 8 pinos /12 pinos, conexão híbrida de energia e sinal fio‑a‑placa
- Carcaça LCP de alta temperatura UL94‑V0, compatível com fio incandescente, opção de baixo halogênio disponível
- Pinos machos em liga de latão, opções de banho de estanho fosco / ouro seletivo para diferentes condições de trabalho
- Chave de polarização integrada + pino de travamento na PCB, anti‑mau encaixe e anti‑desprendimento durante vibração
- Perfeito para layout de PCB com espaço limitado, acopla com a carcaça receptora fêmea da série 43025
Especificações Técnicas
Parâmetros Mecânicos Gerais
| Item |
Especificação |
| Série |
Micro‑Fit 3.0 (compatível com 43045) |
| Passo |
3.00 mm |
| Número de Fileiras |
Dupla‑Fileira |
| Posições Disponíveis |
6P, 8P, 12P |
| Orientação |
Ângulo Reto (R/A) |
| Estilo de Montagem |
Through‑Hole (Solda Thru‑Hole) |
| Ciclos de Acoplamento |
30 ciclos típicosMolex |
| Força de Acoplamento / Desacoplamento |
Máx 8N / Mín 2.4N por circuitoMolex |
| Coplanaridade |
≤0.15 mm para terminais de solda |
| Travamento |
Pino de travamento na PCB integrado + chave de polarização da carcaça |
| Par de Acoplamento |
Carcaça receptora fêmea da série 43025 |
Características de Material e Elétricas
| Item |
Especificação |
| Material da Carcaça |
LCP com fibra de vidro, UL94‑V‑0, Preto, Capaz de fio incandescente GWIT ≥775℃ |
| Material do Terminal |
Liga de latão |
| Opção de Banho A |
Estanho fosco sobre níquel (uso comercial geral) |
| Opção de Banho B |
Ouro seletivo na área de contato + estanho no terminal de solda (alta confiabilidade) |
| Corrente Nominal |
Máx 8.5A por contato (depende da bitola do fio e aumento de temperatura) |
| Tensão Nominal |
600V AC/DC |
| Resistência Máxima de Contato |
≤10 mΩ |
| Resistência Mínima de Isolamento |
≥1000 MΩ |
| Tensão de Suporte Dielétrico |
1500V AC por 1 minuto, sem falha |
Guia Ambiental e de Soldagem
| Item |
Especificação |
| Temperatura de Operação |
-40 ℃ ~ +105 ℃ |
| Conformidade |
RoHS, REACH SVHC, Baixo Halogênio opcional |
| Método de Soldagem |
Compatível com soldagem por onda / reflow IR (pino through‑hole) |
| Temp. Pico de Reflow |
Máx 265 ℃ (limite de permanência de 10s) |
| Condição de Armazenamento |
5‑30 ℃, 40‑70% UR, evitar gás corrosivo |
| Embalagem |
Bandeja / Fita e Reel disponíveis para inserção automática |
Recursos do Produto
- Fileira dupla com passo de 3.0mm, terminação de solda em ângulo reto through‑hole, liberação horizontal do cabo
- Chave de polarização integrada: evita acoplamento reverso, protege a PCB e o chicote contra danos
- Pino de travamento plástico de encaixe: trava firmemente o conector na PCB, resiste a choques de vibração
- Carcaça plástica LCP de alto desempenho, suporta pico de alta temperatura de soldagem por reflow IR
- Múltiplas seleções de banho: estanho fosco para projetos sensíveis ao custo; ouro seletivo para equipamentos de alta ciclagem / ambiente corrosivo
- Design de pino totalmente blindado, evita curto-circuito acidental por detritos estranhos
- Par de acoplamento padrão: série receptora fêmea 43025, ecossistema completo de interconexão Micro‑Fit 3.0
Vantagens do Produto
- Amigável ao Layout: Saída horizontal em ângulo reto reduz drasticamente o requisito de altura vertical na PCB, ideal para gabinetes estreitos e invólucros de dispositivos finos
- Pronto para Produção em Massa: Controle rigoroso de coplanaridade reduz a taxa de defeitos de soldagem; embalagem em bandeja e reel suporta linha de montagem automática
- Flexível em Custo: Versão com banho de estanho para equipamentos de consumo sensíveis ao custo; banho de ouro seletivo para equipamentos industriais / de longa vida útil com alta vibração
- Design Anti‑Falha: Chave de polarização + pino blindado + pino de travamento na PCB evitam coletivamente o risco de mau encaixe, conexão solta e curto-circuito
- Compatibilidade Total com Ecossistema: Acopla diretamente com a carcaça fêmea padrão Micro‑Fit3.0 43025, sem esforço de redesenho para projetos existentes baseados em Molex
- Resistente a Altas Temperaturas: Carcaça LCP evita derretimento do plástico durante o processo de soldagem por onda / reflow, menor taxa de rejeição na montagem
Aplicação
- Automação industrial: Módulos PLC, drives de servo, controladores industriais, conexão de energia‑sinal de sensores
- Datacom e redes: Roteadores, switches, distribuição de energia interna de servidores de pequeno porte
- Eletrônicos de consumo: Eletrodomésticos, fontes de alimentação, módulos de gerenciamento de bateria
- Equipamentos médicos: Conexão de fiação interna de dispositivos médicos não implantáveis
- Nova energia: Pequenos pacotes de baterias, placas de controle de carregamento
- Hardware inteligente: Gateway IoT, placa de controle embarcada, fiação interna de robótica
Guia de Seleção do Cliente
- Seleção da contagem de pinos: Confirme a quantidade de circuitos; selecione 6P /8P /12P de acordo com seu esquema. Mantenha uma posição de circuito sobressalente para futura atualização, se possível.
- Seleção do banho:
- Estanho fosco: Ambiente interno geral, baixos ciclos de acoplamento (<30 vezes), prioridade de custo
- Banho de ouro seletivo: Alta vibração, ambiente úmido, ciclos de acoplamento repetidos, equipamentos industriais de longa vida útil
- Nota de layout da PCB: Este é um conector macho through‑hole em ângulo reto, reserve um furo para o pino de travamento na pegada da PCB; siga rigorosamente o layout dos pinos da folha de dados para evitar curtos na soldagem.
- Verificação de acoplamento: Deve ser acoplado com a carcaça fêmea da série Micro‑Fit3.0 43025, NÃO misture com outras séries de passo 3.0 não‑Micro‑Fit.
- Derating de corrente: Reduza a corrente sob alta temperatura ambiente; não opere a classificação total de 8.5A continuamente acima de 85 ℃.
- Lembrete de montagem: Não aplique força lateral excessiva após o acoplamento; o pino de travamento deve inserir completamente no furo de localização da PCB.
FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo, vocês podem fabricar este produto para mim? R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar pelo custo do frete.
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como está o controle de qualidade da sua empresa?
R: Obedecemos rigorosamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de qualidade. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível fazer todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma lista de especificações e preços.
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema em colocarmos seu logotipo ou outras informações na embalagem. Apenas é preciso notar que isso gera um custo adicional.
10. P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
