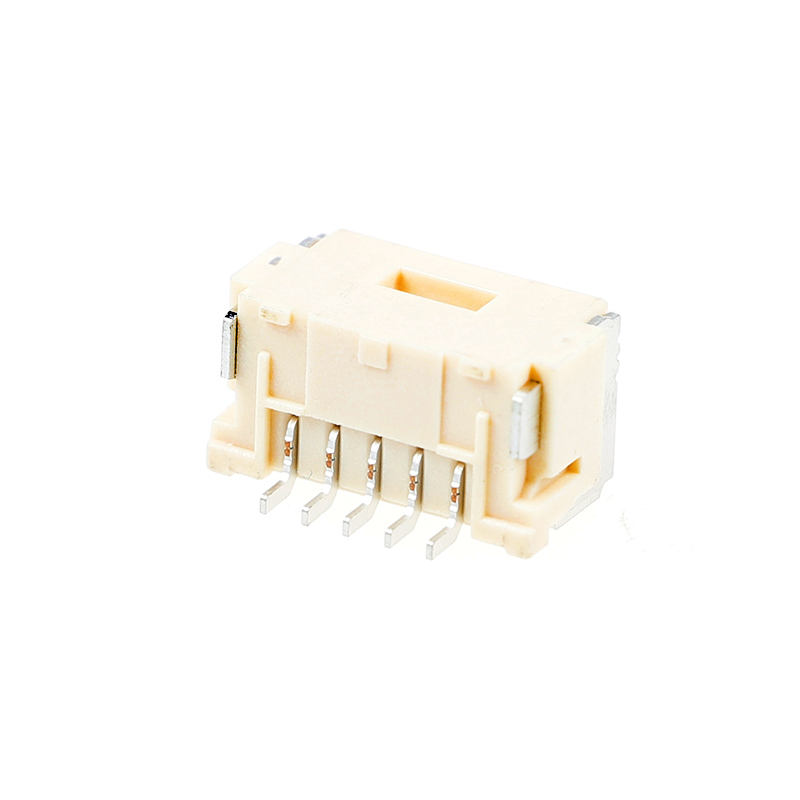

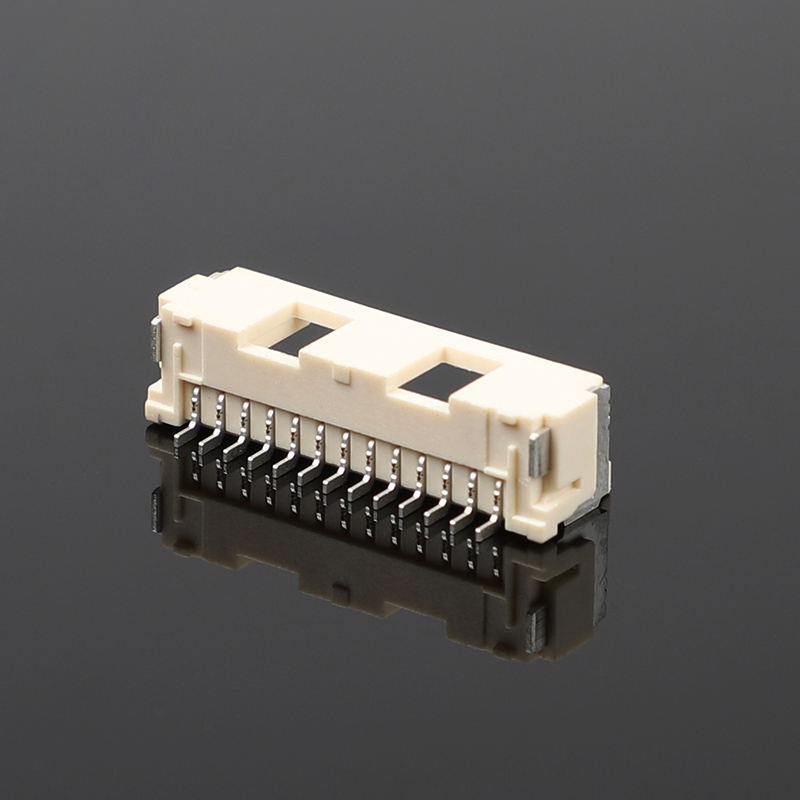

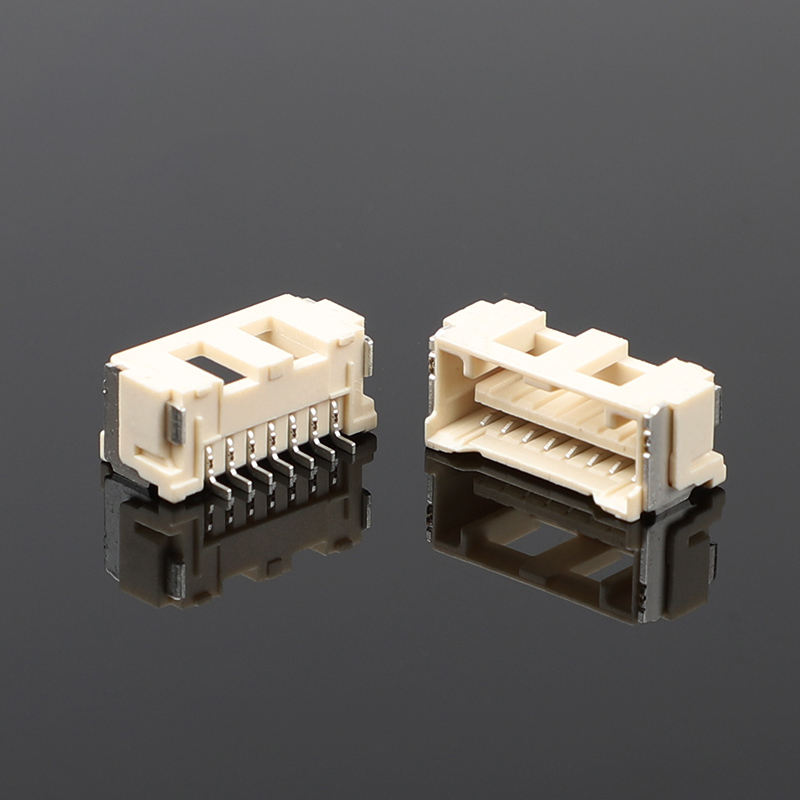

MX1.5mm Pitch B Tipo de fita horizontal Fivela interna SMT Lâmpada resistente à umidade WT150BW Conector de adaptador automóvel 100V
Destaques do produto
- 1Cabeçalho SMT horizontal do tipo B de inclinação de 0,5 mm,Projeto anti-vibração de bloqueio da fivela internapara iluminação e ligação de sinais de automóveis
- Pacote SMT de fita e bobina, totalmente compatível com linhas de montagem SMT de alta velocidade
- Material resistente à humidade, desempenho estável em ambientes úmidos da cabine do veículo
- 100 V AC/DC, pegada compacta, contagem de pinos 2-15P personalizável
- Material de qualidade automotiva, compatível com a RoHS, alternativa rentável para a série MX1.5 convencional
Especificações técnicas do produto
Parâmetros mecânicos gerais
| Ponto |
Especificações |
| Pico |
1.5 mm |
| Tipo de montagem |
SMT horizontal / em ângulo reto |
| Método de bloqueio |
Bloqueio da fivela interna |
| Número de pinos disponíveis |
2‐15 P linha única |
| Ciclos de acasalamento |
Min 30 ciclos |
| Espessura de PCB aplicável |
10,6 mm-2,0 mm |
| Embalagem |
SMT de fita e bobina |
Características do material e eléctricas
| Ponto |
Especificações |
| Material de habitação |
PA9T resistente a altas temperaturas, UL94V-0 |
| Material terminal |
Fósforo Bronze, Ni subcamada + Sn revestimento |
| Voltagem nominal |
100 V AC/DC |
| Corrente nominal |
2 A por pin |
| Resistência ao contacto |
≤ 40 mΩ (máximo) |
| Resistência ao isolamento |
≥ 500 MΩ |
| Resiste à tensão |
500 V AC, 1 min sem avaria |
Guia ambiental e de solda
| Ponto |
Especificações |
| Temperatura de funcionamento |
-25 °C ~ +85 °C (incluindo a temperatura de elevação da corrente) |
| Resistência à umidade |
Tolerar ambiente de cabine de alta umidade, não impermeável |
| Perfil de soldadura por refluxo |
Temperatura de pico 250 °C máximo, seguindo a curva de refluxo padrão SMT |
| Condição de armazenamento |
Embalagem em sacos secos, evitar a absorção de umidade antes do refluxo SMT |
| Conformidade |
RoHS |
Características do produto
- Estrutura de bloqueio da fivela interna incorporada, acoplamento de cliques audível, impede efetivamente a desconexão sob vibração e choque do veículo
- Instalação SMT horizontal em ângulo reto, economiza espaço de PCB vertical, ideal para layout de fiação lateral
- Casas resistentes à humidade e a altas temperaturas, adaptadas a ambientes de trabalho interiores e de lâmpadas úmidos
- Embalagem de fita e bobina, que suporta colocação automática SMT sem operação manual

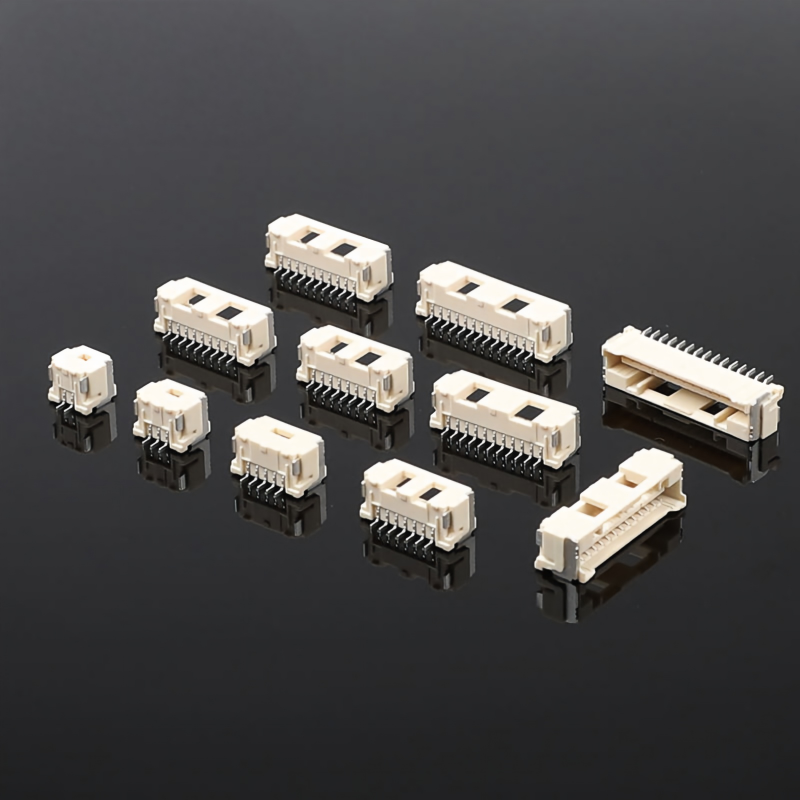

- Cobertura multi-pin: 2P-15P em linha única, seleção flexível do número de pines para diferentes requisitos de canal de sinal
- As guias de retenção SMT reforçadas melhoram a retenção mecânica de solda em PCB
- Polarização para evitar o desacoplamento durante a montagem
- Compatível com a RoHS, adequado para conjuntos eletrónicos de segurança indirecta automotiva
Vantagens do produto
- Bloqueio da fivela interna anti-vibração: Em comparação com as placas SMT normais sem bloqueio, evita falhas de sinal intermitentes causadas por vibrações do veículo, reduzindo o risco pós-venda para os produtos de lâmpada.
- Casas resistentes à humidade: Melhor adaptabilidade à humidade do que o material PA66 geral, adequado para ambientes de cavidades de lâmpadas semi-seladas.
- Fabricabilidade SMT completa: fornecimento de fita-rolo, sem necessidade de inserção manual, reduz o custo de mão-de-obra de montagem para produção em massa.
- Layout horizontal compacto: O desenho horizontal de fio de saída economiza a altura do PCB, se encaixa no layout da placa de lâmpada de espaço estreito.
- Referências cruzadas rentáveis: Alternativa de introdução para a série MX1.5 do tipo B, com suporte a testes personalizados de contagem de pinos e amostras.
- Desempenho estável da solda: As lâminas de retenção reforçadas reduzem o risco de rachaduras nas juntas de solda sob tensão mecânica.
Aplicação
- Automóveis: módulos de faróis/iluminação traseira/iluminação ambiental LED para automóveis, unidades de controlo eletrónico interiores, ligação de sinal de sensores do veículo
- Iluminação: módulo comercial de iluminação LED, quadro de comando de lâmpada inteligente
- Eletrónica industrial: módulos de sensores de pequena dimensão, placas de controlo compactas
- Eletrónica de consumo: Equipamentos inteligentes para uso doméstico, ligação de sinais de pequeno porte através de fios
Perguntas frequentes
1P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
2P: Não consigo encontrar o produto no seu catálogoLogue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
3P: Pode fornecer uma amostra?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
4P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
5Q: Como enviar o meu pedido?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
A: Obedecer estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de qualidade.
8P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
9P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes anteriormente (principalmente arneses de arame).Só tenho que dizer que incorre em custos adicionais..
10Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
