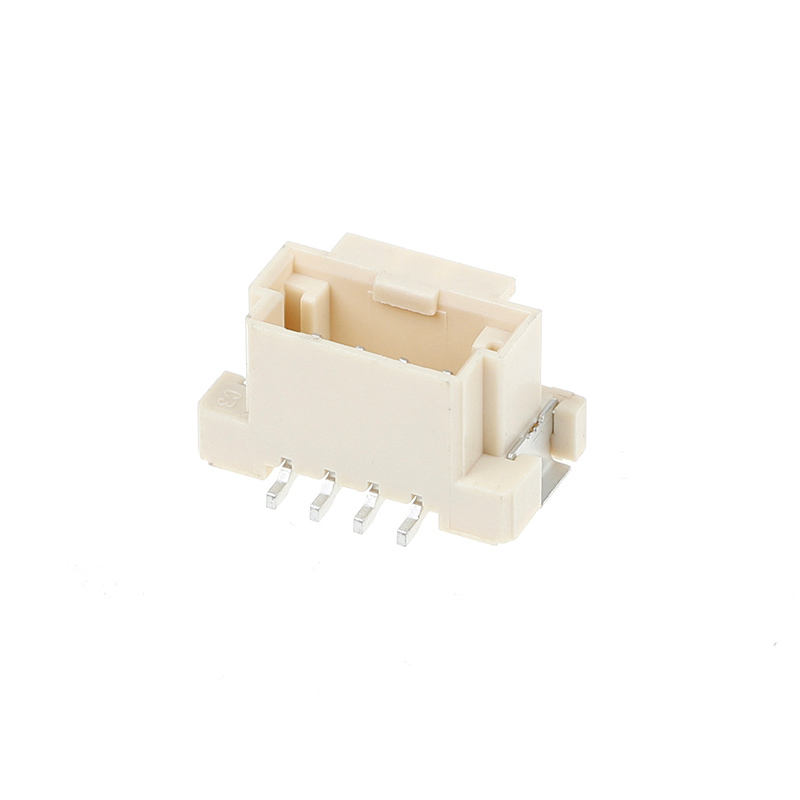

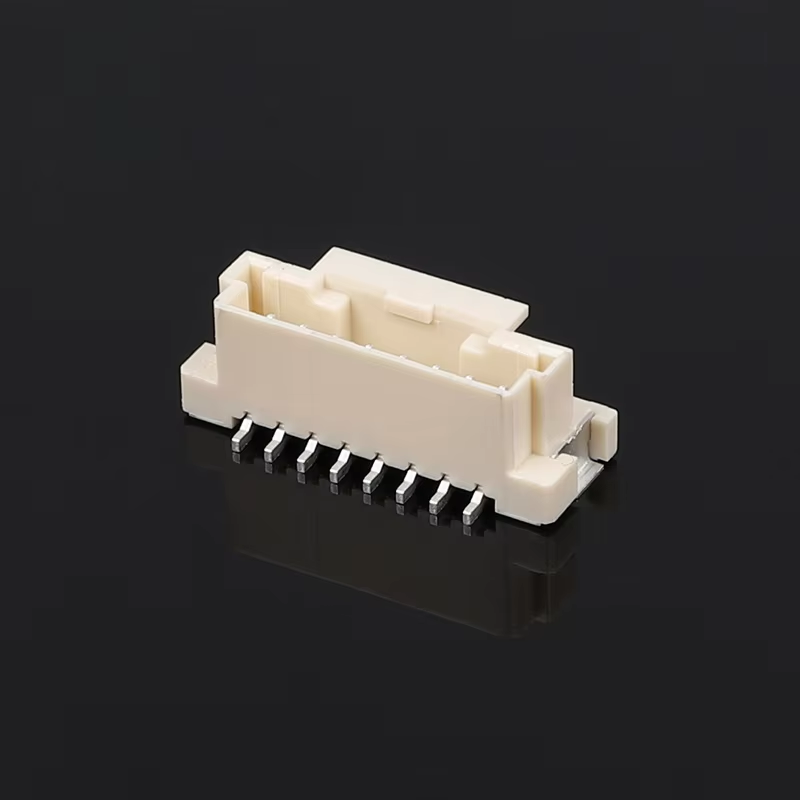

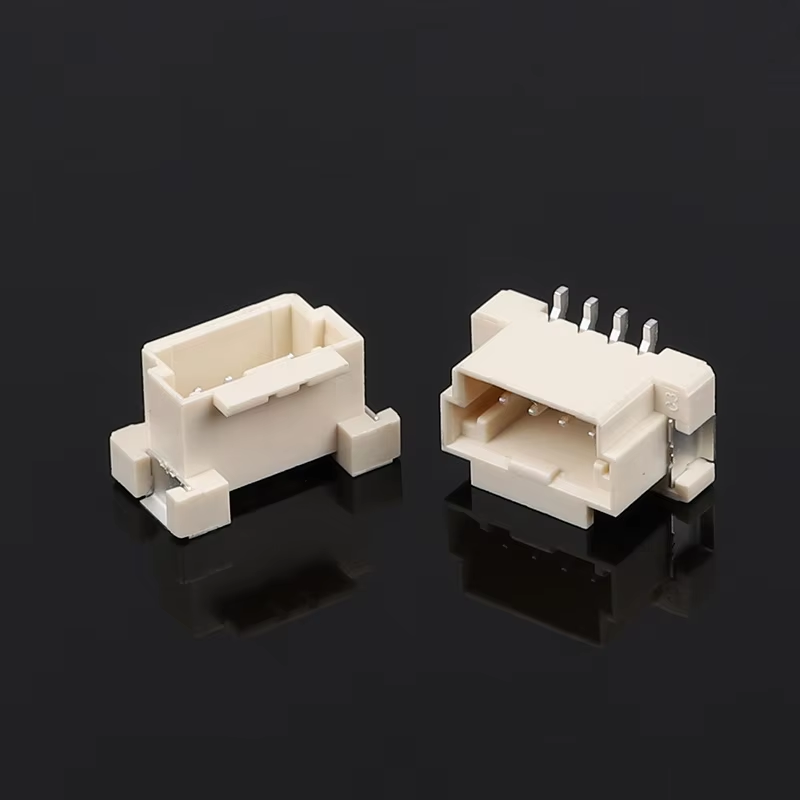

MX2.0mm Pitch Vertical Header Conector Fêmea com Fivela
Destaques do produto
- 2.0 mm de inclinação, recipiente feminino vertical de arame com fecho de bloqueio positivo integradopara a proteção contra desconexão sob vibração
- Design de linha única, contagem de pinos: 2P-20P configurável, suporta transmissão de sinal e DC de baixa potência
- Capa de alta temperatura UL94V-0, compatível com solda através de buracos; compatível com RoHS e REACH
- Estrutura de bloqueio de clique sonoro, fácil acoplamento/desacoplamento manual, evita desacoplamento com tecla de polarização
- Alternativa drop-in de baixo custo para a série convencional de 2,0 mm wire-to-board, suporta a personalização OEM/ODM
Especificações técnicas do produto
Parâmetros mecânicos gerais
| Ponto |
Especificações |
| Pico |
20,0 mm |
| Tipo de conector |
Cabeça vertical feminina de fio para tabuleiro (por buraco) |
| Método de bloqueio |
Fivela de bloqueio positivo (braco) |
| Número de posições |
2 ~ 20P, linha única |
| Ciclos de acasalamento |
Min. 300 ciclos |
| Força de retenção |
≥ 40N (estado de acasalamento completo) |
| Força de desacoplamento |
8-25N |
| Tipo de montagem de PCB |
DIP através de um buraco |
| Recomendação de espessura de PCB |
1.2‐1.6 mm |
Características do material e eléctricas
| Ponto |
Especificações |
| Material de habitação |
Nylon66 / PA9T, UL94V-0 |
| Terminal de contacto |
Fósforo Bronze |
| Revestimento de contacto |
Padrão: estanho sobre níquel; opcional: flash de ouro |
| Corrente nominal |
2A por contacto |
| Voltagem nominal |
250 V AC/DC |
| Max. Resiste à tensão. |
800 V AC / 1 min |
| Resistência ao contacto |
≤ 30 mΩ Max |
| Resistência ao isolamento |
≥ 1000 MΩ Min |
| Medidor de fio adequado |
22‐30 AWG arnês de arame elétrico |
Guia ambiental e de solda
| Ponto |
Especificações |
| Temperatura de funcionamento |
-25°C ~ +85°C |
| Temperatura de armazenamento |
-40°C ~ +105°C |
| Processo de solda |
Soldagem por ondas através de buracos |
| Temperatura e duração da solda |
260 °C máximo, ≤ 5 segundos |
| Conformidade |
RoHS 2.0, compatível com o REACH SVHC |
Características do produto
- Fivela de bloqueio positivo integrada: feedback sonoro de "clique" quando totalmente acoplado, evita a desconexão acidental em ambientes vibratórios
- Característica chave da polarização: impede o desacordo inverso durante a inserção manual ou na linha de montagem
- Terminais de contacto de fósforo e bronze com revestimento de estanho: desempenho estável de contacto, baixa resistência ao contacto, boa solderabilidade
- UL94V-0 Material isolante ignífugo, amplo intervalo de temperatura de funcionamento para eletrônicos fechados em ambientes interiores
- A montagem vertical economiza espaço de PCB horizontal; layout padrão de pin através de um buraco para um design simples de layout de PCB

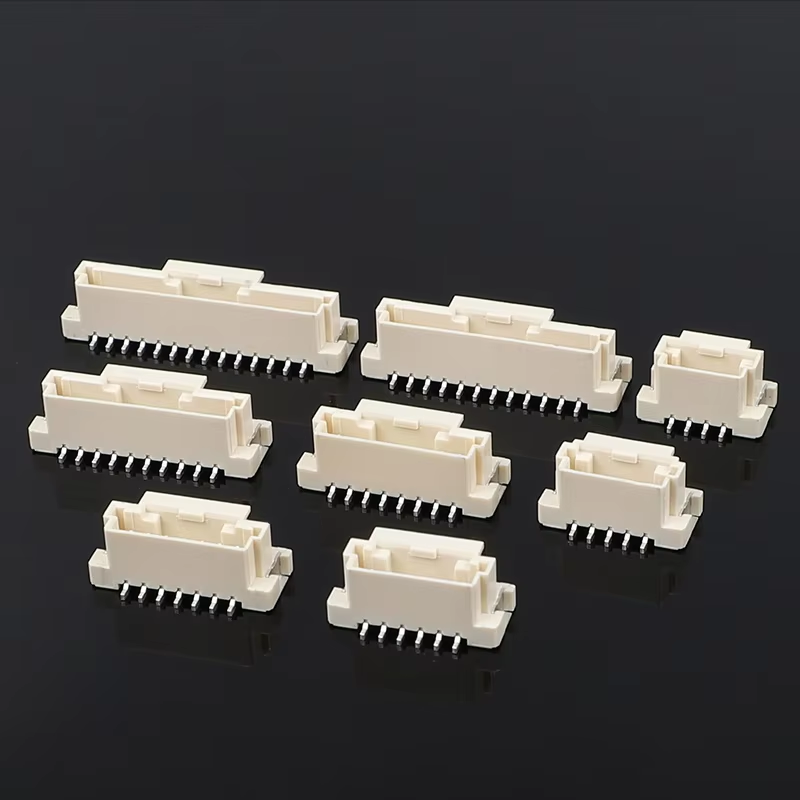

- Ampla cobertura de contagem de alfinetes 2P-20P, suporta comprimento de alfinete personalizado, opções de revestimento e cor especial da caixa
- Compatível com o RoHS-REACH, adequado para os requisitos de exportação do mercado mundial
Vantagens do produto
- Confiabilidade anti-vibração: A fivela integrada resolve os riscos de ligação solta para equipamentos em movimento / expostos a choques versus conectores de apenas atrito
- Amigável para montagem: confirmação clara de cliques sonoros, menos erros humanos durante a montagem manual, menor taxa de falhas intermitentes pós-venda
- Flexibilidade de conceção: Portfólio completo 2‐20P, suporta revestimento personalizado, modificação de cores e pinos para requisitos especiais do projeto
- Estabilidade do abastecimento: Impressão padrão compatível com as soluções convencionais de 2,0 mm de fio para tabuleiro, curto prazo de entrega para o volume de massa
- Balanço custo/desempenho: Evitar preços premium excessivos; satisfaz a maioria das demandas de interconexão de baixa tensão interna e industrial dos consumidores
- Pronto para exportação: Conformidade total com os requisitos do mercado da UE e da América do Norte, relatórios de ensaio disponíveis mediante pedido
Aplicação
- Eletrodomésticos inteligentes: pequenos eletrodomésticos, fechaduras inteligentes, umidificadores, equipamentos de cozinha, fiação interna
- IoT e electrónica de consumo: sensores, controladores, módulos de exibição, dispositivos portáteis alimentados a bateria
- Controle e instrumentação industriais: módulos PLC de pequeno porte, instrumentos de ensaio, ligações de sinal internas do painel
- Dispositivos médicos (exceto implantes): aparelhos de beleza, aparelhos de monitorização, cablagem interna de sinais de baixa tensão
- Robótica e Automatização: fiação dos atuadores de pequenos robôs, ligações de sinais de ventilador e motor
- Iluminação e módulos auxiliares de novas energias: condutor LED, arnês de sinal auxiliar de gestão de pequenas baterias
Perguntas frequentes
1P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
2P: Não consigo encontrar o produto no seu catálogoLogue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
3P: Pode fornecer uma amostra?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
4P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
5Q: Como enviar o meu pedido?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
A: Obedecer estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de qualidade.
8P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
9P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes anteriormente (principalmente arneses de arame).Só tenho que dizer que incorre em custos adicionais..
10Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
