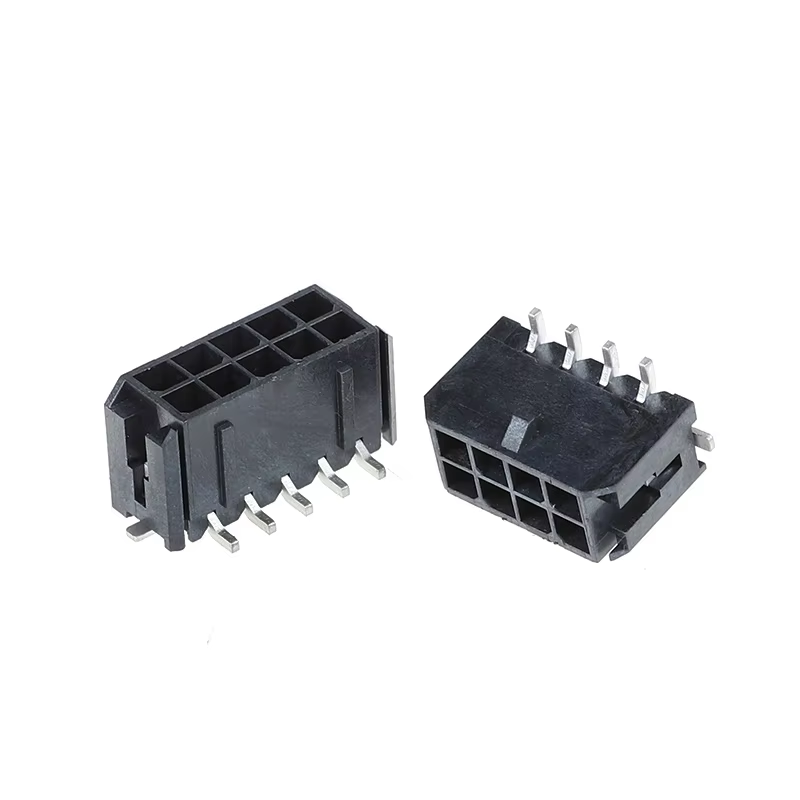

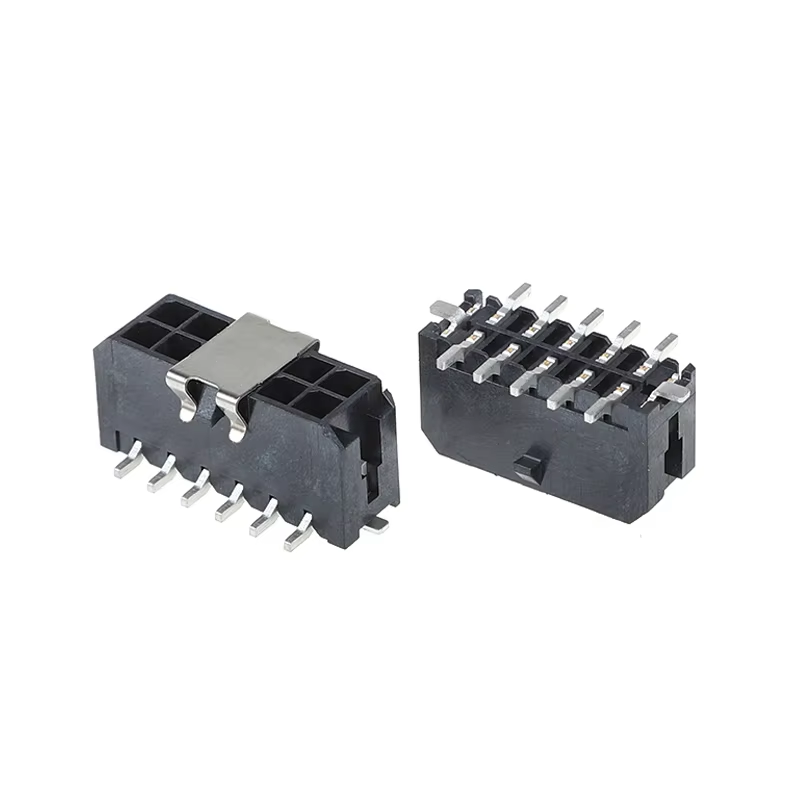

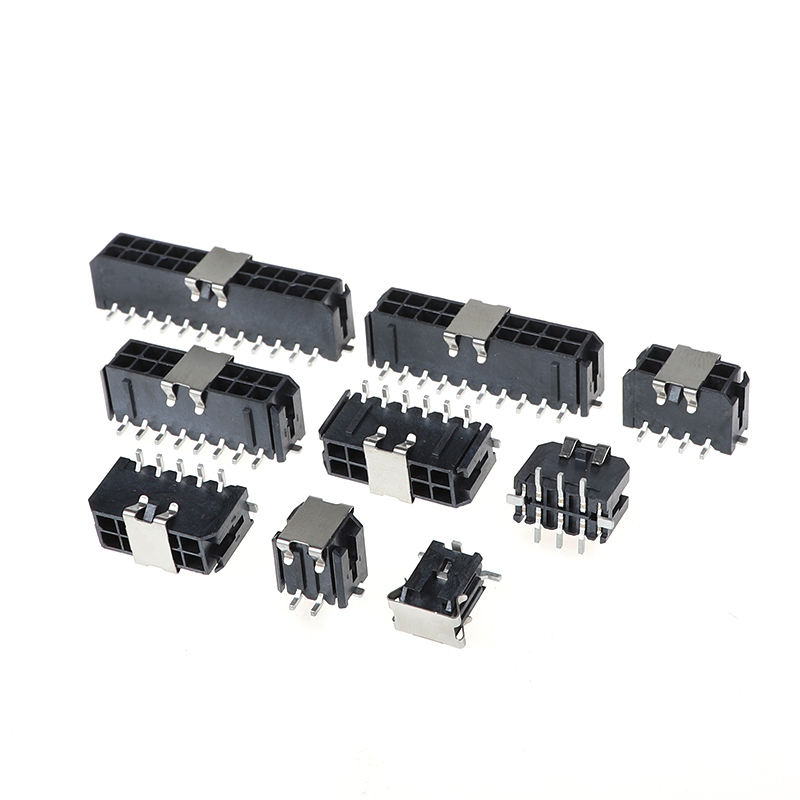

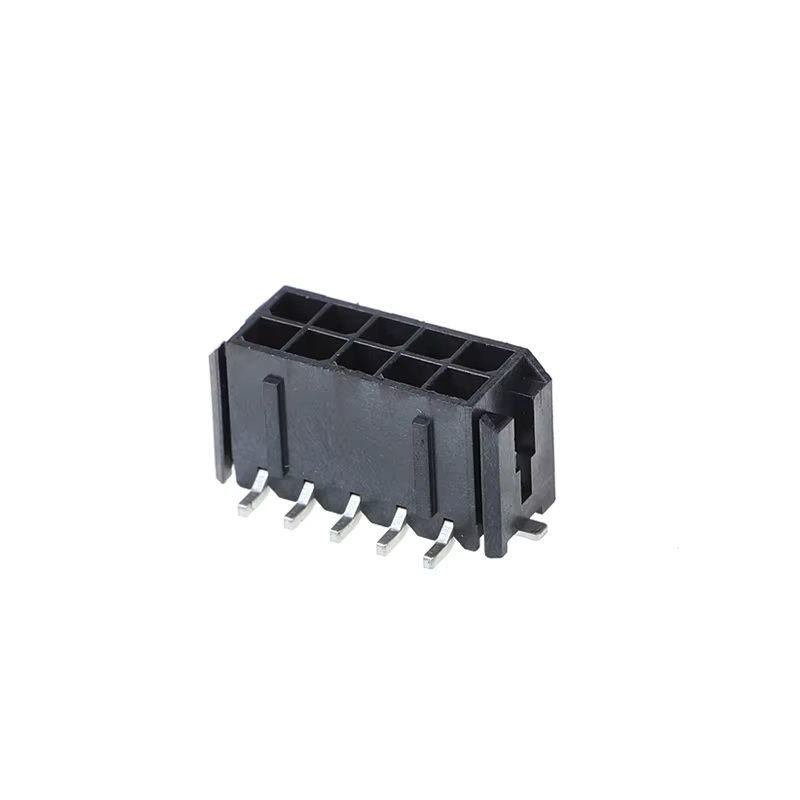

5557 Conector vertical de passo de 3,0 mm Dupla fileira 4P-24P Substitui Conector Molex 43045 Conector de arnês
Destaques do produto
- Substituição directa para a série Molex 43045 Micro‐Fit 3.0
- De linha vertical dupla, 3,0 mm de inclinação, gama completa: posições 4P-24P
- Solução de ligação por cabo para sinal de potência e baixa velocidade, 5A por nível de contacto
- Casas de bloqueio polarizadas, anti-incorporação errada, UL94-V0 de alta temperatura.
- Suporta montagem de arneses personalizados, embalagem de fita-rolo / em massa, OEM e ODM disponíveis
Especificações técnicas
Parâmetros mecânicos gerais
| Ponto |
Especificações |
| Tipo de conector |
Cabeçalho vertical de travagem de fio para tabuleiro |
| Pico |
30,00 mm (0,118 polegadas) |
| Disposição |
Linha dupla |
| Intervalo de posição |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Ciclos de acasalamento |
Min 30 ciclos |
| Estilo de montagem |
Furo de perfuração vertical para PCB |
| Polarização |
Sim, anti-inclusão errada |
| Mecanismo de bloqueio |
Bloqueio de caixa positivo |
Características do material e eléctricas
| Ponto |
Especificações |
| Material de habitação |
Nylon 66 / LCP, retardador de chama UL94-V0 |
| Material terminal |
Fósforo Bronze |
| Revestimento padrão |
Estaca sobre níquel; revestimento em ouro opcional na área de contacto |
| Corrente nominal |
5 A por contato (fios AWG 20-24) |
| Voltagem nominal |
250 V AC / DC |
| Max resistência à tensão |
1500 V AC / 1 min, sem avaria |
| Resistência ao contacto |
≤ 20 mΩ máximo |
| Resistência ao isolamento |
≥ 1000 MΩ @500V DC |
| Fios aplicáveis |
AWG 28 ~ AWG 20 arame de cobre com filamentos |
Guia ambiental e de solda
| Ponto |
Especificações |
| Temperatura de funcionamento |
-40 °C ~ +105 °C |
| Processo de solda |
Soldagem através de buracos sem chumbo; temperatura máxima ≤ 260 °C, exposição máxima de 30 s, máximo 3 ciclos |
| Condição de armazenamento |
Temperatura: -10~40°C, Umidade 40~70%RH; evitar gases corrosivos |
| Conformidade |
Compatível com a RoHS‐2.0 |
Características do produto
- Cabeçalho vertical de fila dupla, passo central de 3,0 mm, posições 4P-24P cobertura total
- Casas polarizadas + fecho de bloqueio positivo: impede o acoplamento inverso, anti-vibração anti-desconexão sob ambiente de choque
- Material isolante UL94‐V0 de alta temperatura, adequado para processo de solda por refluxo sem chumbo
- Terminal de contacto de fósforo-bronce; chapa de estanho padrão, chapa de ouro opcional para exigências ambientais adversas
- Compatibilidade com o diâmetro do arame largo: AWG 28‐20 arame com grelhas para o conjunto de grelhas do arnês
- Intercâmbio mecânico com a série Molex 43045, sem necessidade de modificação da impressão de PCB
- Múltiplas opções de embalagem: saco a granel, bandeja, fita e rolo para produção SMT/autoinserto
Vantagens do produto
- Redução do risco da cadeia de abastecimento: Substituto de entrada para o Molex 43045, resolve os longos prazos de entrega e o risco de escassez de componentes, sem necessidade de redesenho de PCB.
- BOM optimizado em termos de custos: Desempenho mecânico-elétrico equivalente em relação à marca original, preço unitário competitivo para produção em massa.
- Performance anti-vibração robusta: Projeto de fecho positivo, ligação estável para equipamentos suscetíveis a vibrações.
- Personalização flexível: terminais revestidos de ouro, contagem de alfinetes personalizada, montagem de arneses de arame acabado, vários modos de embalagem para a sua linha de produção.
- Controlo de qualidade rigoroso das entradas e saídas: ensaio de amostragem dimensional e elétrica de 100%; validação do ciclo de sal, temperatura disponível para a qualificação do projecto.
- Apoio técnico rápido: Ficha de dados, desenho 2D, apoio de amostras para verificação de protótipos do cliente.
Aplicação
- Automatização industrial: PLC, servo-drives, sensores, módulos de potência industrial
- Eletrónica de consumo: unidades de alimentação, aparelhos domésticos, controlo de ventilador e motor
- Sistemas de iluminação LED: quadro de comando LED, ligação inteligente de sinal de energia da iluminação
- Segurança e vigilância: painel de alimentação de câmaras, equipamento de controlo de acesso
- Equipamento auxiliar médico: interconexões de sinalização e potência não críticas
- Conjuntos de baixa tensão de energia nova: sinal auxiliar BMS, fiação interna do pacote de baterias
- Robótica e drones: Ligação de fio para PCB interno de uma placa de distribuição de energia compacta
Perguntas frequentes
1P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
2P: Não consigo encontrar o produto no seu catálogoLogue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
3P: Pode fornecer uma amostra?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
4P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
5Q: Como enviar o meu pedido?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
A: Obedecer estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de qualidade.
8P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
9P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes anteriormente (principalmente arneses de arame).Só tenho que dizer que incorre em custos adicionais..
10Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
