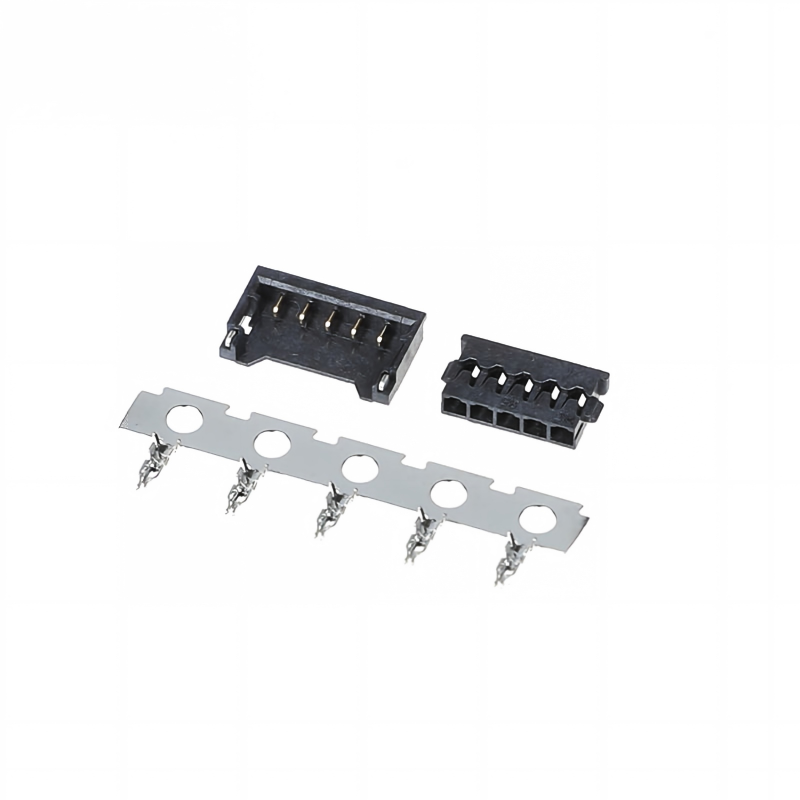

1.2mm Soquete de Bateria com Terminais de Borracha | Alternativas Molex 78171 / 78172
Destaques do Produto
Alternativa de substituição direta para as séries Molex Pico-EZmate 78171 e 78172, soquete de bateria fio-a-placa com passo de 1.2mm. Pegada totalmente compatível, terminais de crimpagem e interface de acoplamento. Fonte secundária econômica para conexão de bateria Li-polímero, amigável para montagem SMT pick-and-place, em conformidade com RoHS.
Especificações Técnicas
Parâmetros Mecânicos Gerais
| Item |
Especificação |
| Passo |
1.2mm (0.047") |

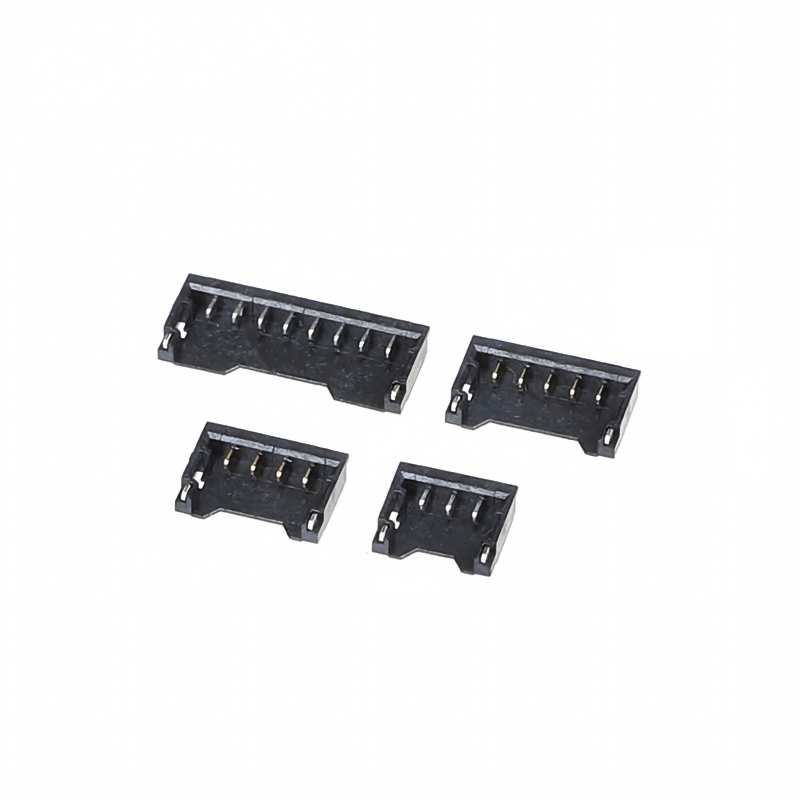

| Faixa de circuitos |
2-7 Posições |
| Tipo de acoplamento |
Fio-a-placa vertical |
| Altura acoplada |
1.55-1.65mm |

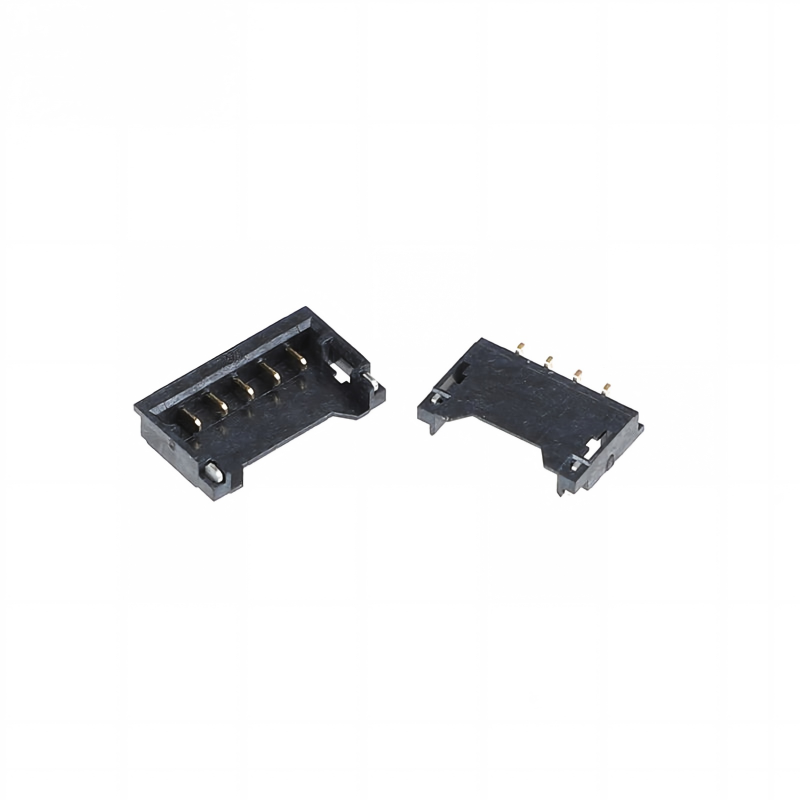

| Terminação-Header |
Montagem em superfície SMT |

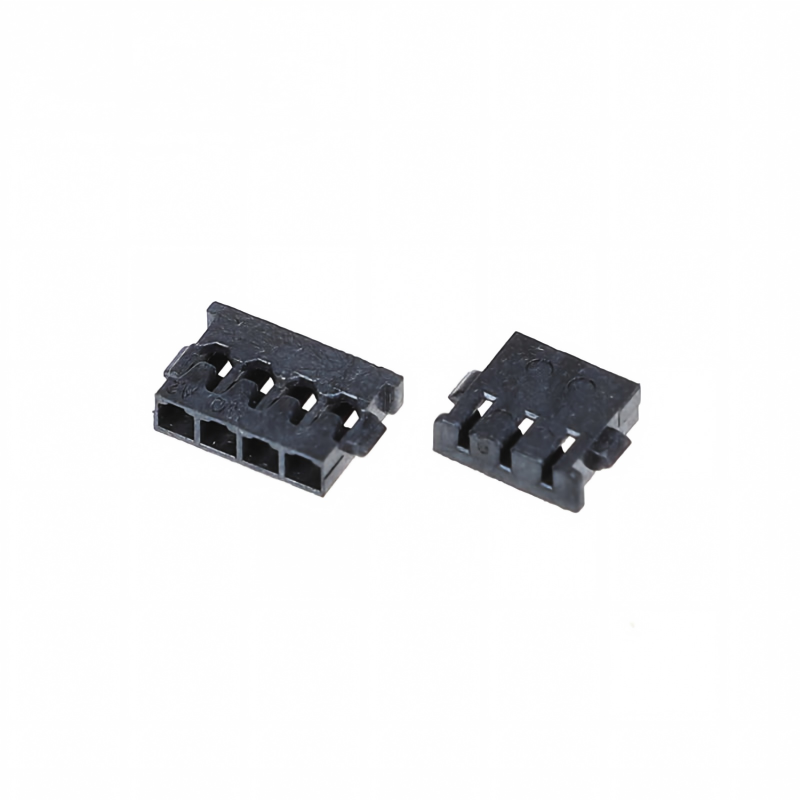

| Terminação-Receptáculo |
Terminal de crimpagem |
| Bitola de fio aplicável |
30-28 AWG |
| Cor da carcaça |
Preto |
| Ciclos de acoplamento |
Mínimo 30 ciclos |
Características de Material e Elétricas
| Item |
Especificação |
| Material da carcaça |
Termoplástico resistente a altas temperaturas |
| Material do terminal |
Liga de cobre-níquel-silício/bronze fosforoso |
| Revestimento do contato |
Estanho / Ouro sobre níquel (opcional) |
| Corrente nominal por pino |
1.5A (AC/DC) |
| Tensão nominal |
50V AC / DC |
| Resistência de contato máx. |
≤20mΩ |
| Resistência de isolamento mín. |
≥100MΩ |
| Tensão suportável |
500V AC / 1 minuto |
Guia Ambiental e de Soldagem
| Item |
Especificação |
| Faixa de temperatura operacional |
-40℃ ~ +105℃ |
| Conformidade |
Em conformidade com RoHS, REACH SVHC |
| Perfil de soldagem SMT |
Siga o perfil padrão de reflow SMT; temperatura de pico ≤260℃, duração ≤10s |
| Nota de processamento |
Evite choque mecânico/puxão de cabo durante o reflow e montagem; não crimpe excessivamente os terminais |
| Armazenamento |
Armazém seco, evite exposição à alta umidade antes da montagem SMT |
Recursos do Produto
- Passo de 1.2mm, fileira única, acoplamento vertical, altura acoplada de 1.55-1.65mm design de baixo perfil
- Chave de polarização embutida para evitar acoplamento incorreto, evitar danos por inserção reversa
- Carcaça com trava por fricção para retenção estável, resiste a vibrações e puxão de cabo
- Design de header de topo aberto suporta montagem automática SMT pick-and-place
- Terminais de crimpagem para fio ultrafino de 30-28 AWG para chicote de bateria compacto
- Opções de contato banhado a ouro para baixa resistência de contato e anti-oxidação
- Embalagem em fita e rolo para produção em massa SMT de alto volume
- Alternativa 100% form-fit-function para a série Molex 78171 /78172
Vantagens do Produto
- Substituição direta: Nenhuma modificação de PCB necessária para o design original Molex 78171 /78172, rápida segunda fonte de BOM
- Otimização de custo: Preços competitivos em relação à marca original, capacidade de fornecimento em massa estável
- Fácil montagem: Embalagem em fita e rolo SMT, polarização anti-erro, reduz a taxa de defeito de montagem
- Conexão de bateria confiável: Baixa resistência de contato, estrutura de trava anti-vibração, transmissão de energia estável para células Li-polímero
- Opções flexíveis: Múltiplas contagens de pinos, opções de banho de estanho/ouro, suporte para serviço de chicote de cabos personalizado
- Tempo de entrega curto: Peças padrão em estoque, amostras disponíveis para validação
Aplicação
- Dispositivos vestíveis e eletrônicos portáteis inteligentes
- Sensores IoT e eletrodomésticos pequenos inteligentes para casa
- Pacotes de bateria Li-polímero e módulos de gerenciamento de bateria
- Equipamentos portáteis médicos de uso manual
- Dispositivos portáteis de consumo movidos a energia de pequeno porte
- Instrumentos portáteis de teste e medição
Guia de Seleção do Cliente
- Confirmar contagem de pinos: 2-7 posições, corresponder aos requisitos do circuito de sinal e energia da bateria
- Verificar bitola do fio: use estritamente fio de 30-28 AWG; fio superdimensionado causará crimpagem ruim
- Seleção de banho: banho de ouro preferido para dispositivos de alta vibração / longa vida útil; banho de estanho para produtos de consumo sensíveis ao custo
- Condição de montagem: Confirmar temperatura de reflow SMT ≤260℃; o header é do tipo SMT, o receptáculo é crimpado no fio
- Sugestão de validação: Realizar teste de acoplamento, teste de vibração e teste de resistência de contato com nossas amostras antes do pedido em massa
- Nota de segunda fonte: Inter-compatível com a série original Molex 78171 /78172 para projetos de fornecimento misto
FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo, vocês podem fabricar este produto para mim?R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para teste. Mas você tem que pagar pelo custo de envio.
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que possamos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Obedecemos estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de Qualidade. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível fazer todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços.
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema em colocarmos seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso incorre em custo adicional.
10. P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
