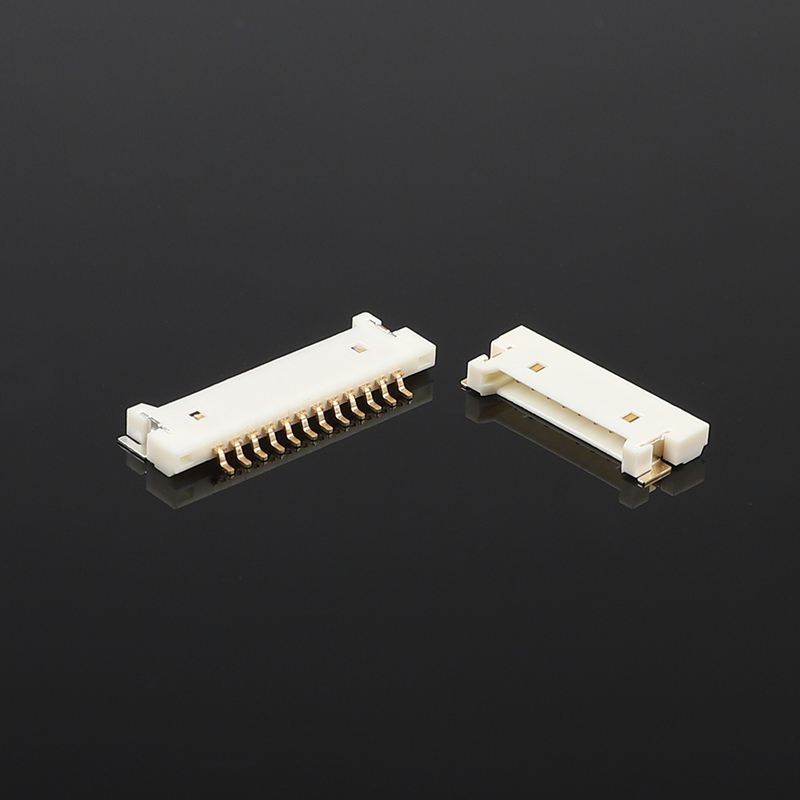

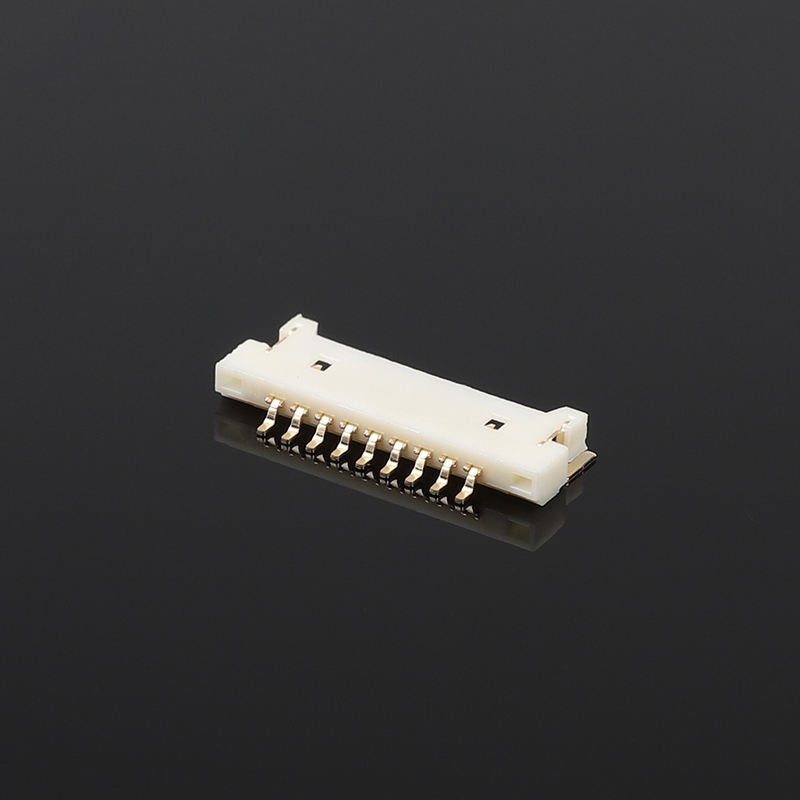

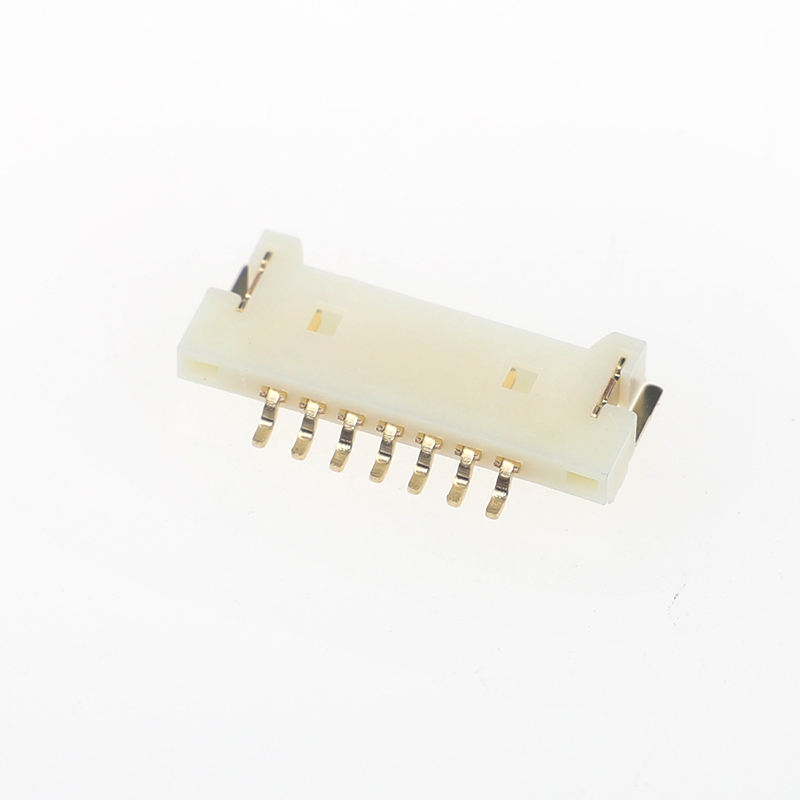

1.25 Ultra-finho Parche Horizontal Conector totalmente revestido de ouro WT125JW
Destaques do produto
- 1Wafer feminino SMD horizontal de perfil ultra-baixo de.25 mm, substituto de entrada para a série Molex 51146
- Contacto totalmente dourado para anti-oxidação, sinal estável sob vibração e ambiente úmido

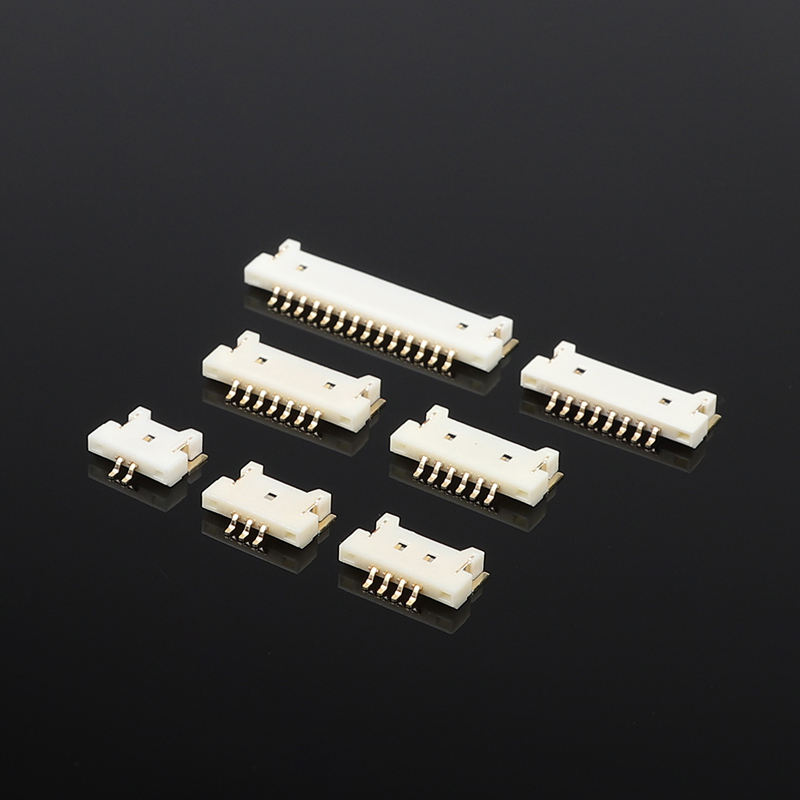

- 2-20 posições disponíveis, embalagem de fita e bobina para montagem SMT de alta velocidade
- Projeto anti-incongruência polarizado + bloqueio por atrito, evita desconexão acidental
- Conforme o RoHS / REACH, caixa de alta temperatura UL94V-0 para solda por refluxo livre de chumbo
Especificações técnicas
Parâmetros mecânicos gerais
| Ponto |
Especificações |
| Pico |
1.25 mm |
| Tipo |
Orifícios de transmissão de fibra de vidro (SMD) |
| Contagem de alfinetes |
2-20 Posições |
| Linha |
Linha única |
| Orientação para o acasalamento |
Horizontal / ângulo reto em relação ao PCB |
| Instalação |
Embalagens de SMD, fita e bobina de montagem de superfície |
| Polarização |
Sim, anti-inclusão errada |
| Bloqueio |
Bloqueio de atrito para acasalamento seguro |
| Referências cruzadas |
Série Molex 51146 |
Características do material e eléctricas
| Ponto |
Especificações |
| Material de contacto |
Fósforo Bronze |
| Revestimento de contacto |
Com base em níquel, totalmente revestida de ouro |
| Material de habitação |
O termoplástico de alta temperatura, UL94V-0 |
| Corrente nominal |
1A por alfinete (AWG 28-32) |
| Voltagem nominal |
125 V AC/DC |
| Max. Resistência de contacto |
≤ 20 mΩ |
| Min. Resistência ao isolamento |
≥ 1000 MΩ |
| Resistente à Tensão |
500 V AC / 1 min |
Guia ambiental e de solda
| Ponto |
Especificações |
| Temperatura de funcionamento |
-40 °C ~ +105 °CO Alibaba.co... |
| Temperatura de armazenamento |
-25 °C ~ +60 °C |
| Perfil da solda |
Compatível com o refluxo SMT sem chumbo (pico máximo 260 °C) |
| Conformidade |
RoHS, REACH |
| Notas |
Não aplicar tensão mecânica durante ou após a solda por refluxo |
Características do produto
- Instalação SMD horizontal ultrafinha em ângulo reto, baixa ocupação de espaço na placa para o projeto de dispositivos finos
- Base de contacto de bronze de fósforo com revestimento completo de ouro, baixa resistência ao contacto, excelente desempenho anti-corrosião e anti-oxidação
- Característica de chave polarizada para evitar a inserção reversa; fechadura de atrito incorporada garante acoplamento estável, anti-caída sob choque de vibração
- Casamento: termoplástico UL94V-0 resistente a altas temperaturas, compatível com o perfil de solda de refluxo padrão sem chumbo
- 2-20 posições configuráveis; combina estritamente com a pegada de PCB Molex 51146, substituição direta sem modificação de PCB
- Carregador de fita e bobina para seleção e colocação automática; opções de contagem de alfinetes e revestimento personalizadas disponíveis para projetos OEM
Vantagens do produto
- Substituição directa: 1: 1 empregada compatível com Molex 51146, sem necessidade de redesenho de PCB, encurtar o ciclo do projeto e o risco de migração de BOM
- Contacto totalmente dourado: Em comparação com a versão convencional revestida de estanho, melhor desempenho para aplicações de alta umidade, propensas a vibrações, longa vida útil, menor risco de ligação intermitente
- Amigável ao fabrico: Disponibilização optimizada do pad SMD, suportador estável de fita e bobina, elevado rendimento de pick-and-place para produção em massa
- Personalização flexível: Suporte à contagem de alfinetes personalizada, espessura de revestimento, embalagens especiais para projetos OEM/ODM
- Alternativa com custos otimizados: Estabilidade da cadeia de abastecimento nacional, prazos de entrega mais curtos em relação às peças originais importadas, custo total competitivo para encomendas de volume médio e elevado
Aplicação
- Eletrónica de Consumo: Pequenos aparelhos domésticos, dispositivos portáteis, painéis inteligentes, equipamentos portáteis
- Display & Touch Module: Display LCD/OLED conexão de sinal interno, módulos touch screen
- Controle industrial: sensores compactos, pequenos controladores, equipamento de segurança e alarme
- Dispositivo médico: Instrumentos médicos portáteis (ligação apenas a nível de sinal)
- IoT e hardware inteligente: nós sensores inteligentes, módulos de comunicação em miniatura
Guia de selecção de clientes
- Seleção da contagem de pinos: Confirmar os canais de sinal/potência reais; selecionar 2‐20P em conformidade.
- Escolha de revestimento: Escolha a versão totalmente revestida de ouro para requisitos de alta umidade, vibração e longa vida útil; alternativa revestida de estanho disponível para projetos de uso geral sensíveis aos custos.
- Projeto de PCB: Siga o layout da almofada recomendado pelo WT125JW (o mesmo que a pegada do Molex 51146).
- Lembrança de acasalamento: Utilize uma caixa de acoplamento e terminais de acoplamento compatíveis com a série 51146; aplique o calibre de fio AWG 28-32.
- Reunião: Para SMT automático, deve utilizar-se fita e bobina; a montagem manual é permitida apenas para protótipos de pequenos lotes.
- Soldar: Seguir rigorosamente a curva de temperatura de refluxo livre de chumbo; evitar refluxo secundário repetido a altas temperaturas.
Perguntas frequentes
1P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
2P: Não consigo encontrar o produto no seu catálogoLogue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
3P: Pode fornecer uma amostra?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
4P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
5Q: Como enviar o meu pedido?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
A: Obedecer estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de qualidade.
8P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
9P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes anteriormente (principalmente arneses de arame).Só tenho que dizer que incorre em custos adicionais..
10Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
