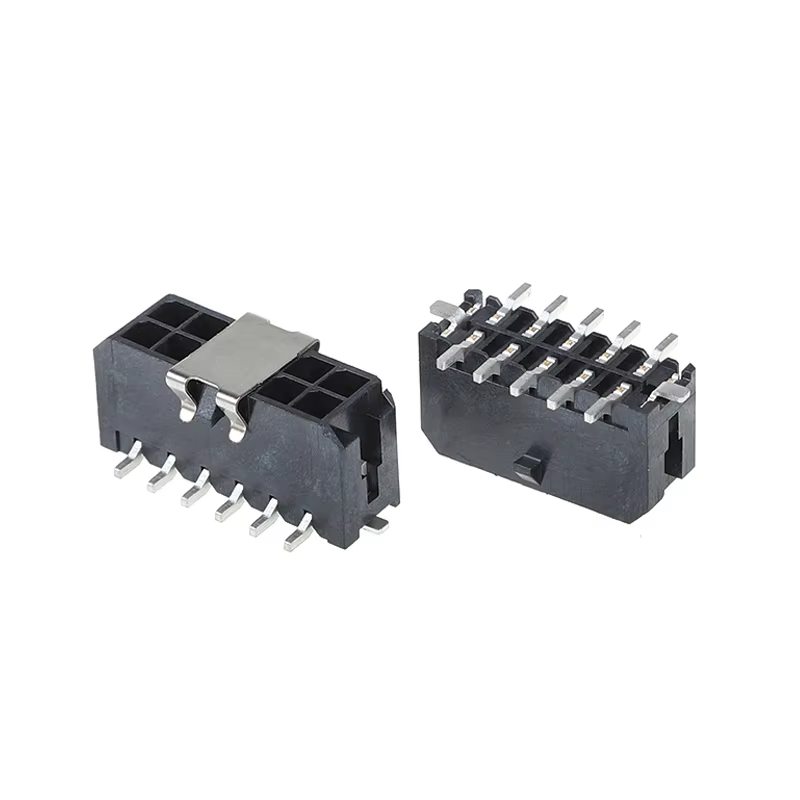

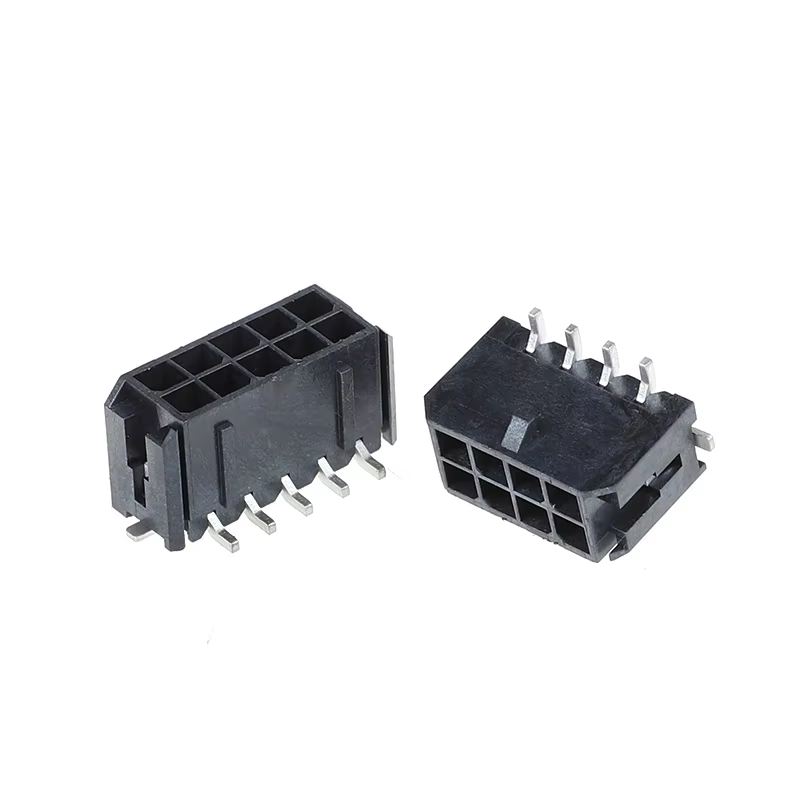

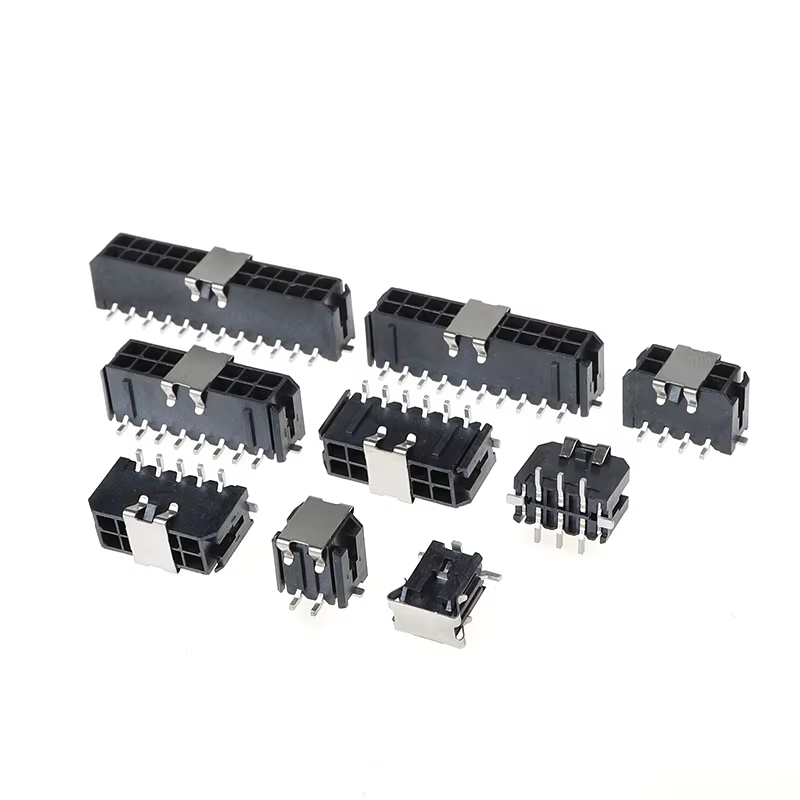

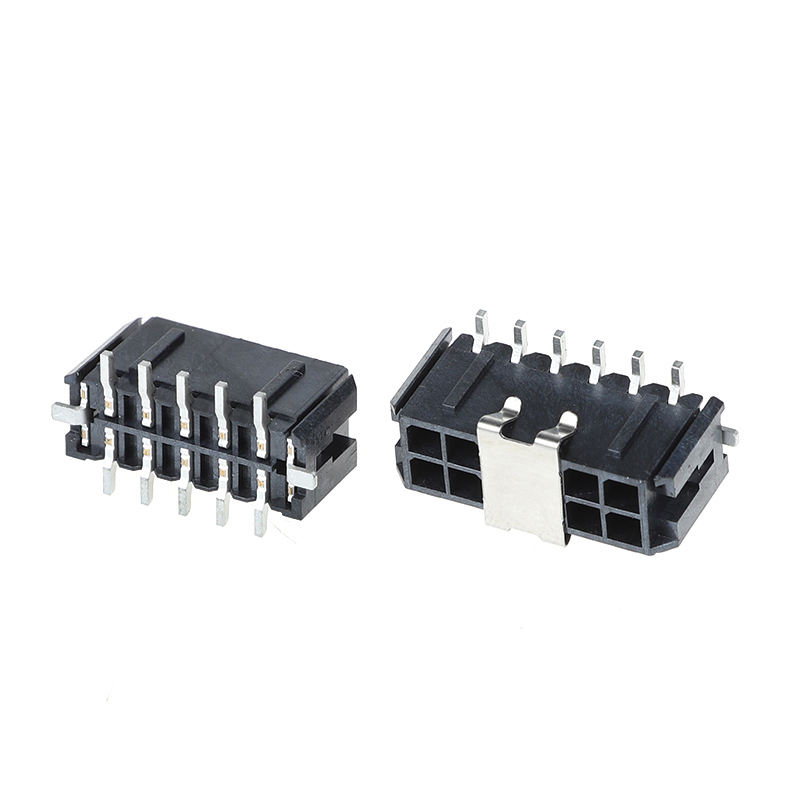

Conector Vertical Automotivo MX3.0MM de Dupla Fileira 5557 43045 4P-24P Fio a Conector
Destaques do Produto
- Header vertical de dupla fileira com passo de 3,0 mm, faixa completa de 4P a 24P para aplicações automotivas, industriais e eletrodomésticos
- Carcaça: retardante de chama UL94V-0, anti-ignição para conexão de energia/sinal de alta confiabilidade
- Serviço completo de terminais de suporte e processamento de chicotes elétricos, fornecimento único
- Design polarizado para evitar acoplamento incorreto; contatos isolados evitam curtos-circuitos
- Compatível com RoHS e REACH, opção de baixo halogênio disponível
Especificações Técnicas
| Item |
Parâmetro |
| Desempenho Elétrico |
|
| Corrente Nominal |
Máx. 8,5A por pino |
| Tensão Nominal |
600V AC/DC |
| Resistência de Contato |
< 20 mΩ máx. após ciclos de acoplamento |
| Resistência de Isolamento |
≥1000MΩ |
| Tensão de Suporte |
AC 1500V, 1min sem ruptura |
| Desempenho Mecânico |
|
| Ciclos de Acoplamento |
≥30 ciclos |
| Vibração / Choque |
Compatível com EIA-364, sem descontinuidade |
| Retenção do Terminal |
Estrutura anti-desencaixe |
| Material e Revestimento |
|
| Carcaça |
PA66, UL94V-0 Preto |
| Material do Contato |
Liga de Latão |
| Revestimento |
Revestimento de estanho / Revestimento de ouro opcional |
| Guia Ambiental e de Soldagem |
|
| Temperatura de Operação |
-40℃ ~ +105℃ |
| Soldagem por Refluxo |
Temperatura de pico 260℃, compatível com refluxo SMT |
| Certificações |
RoHS, REACH, certificado UL |
Referência Cruzada / Substituição Alternativa
Substituição direta para a série Molex Micro-Fit 3.0 43045. Amplamente utilizado como substituto para conectores verticais de fio a placa de dupla fileira de 3,0 mm equivalentes JST, AMP / TE.
Mesma pegada e pinagem, portanto, a maioria dos projetos não precisa de redesenho de PCB e economiza custos de qualificação.
Vantagens do Produto
- Layout de pinos totalmente compatível, substituição direta de grandes marcas internacionais, encurta o ciclo de validação do projeto
- Plástico retardante de chama UL94V-0, desempenho estável para ambientes automotivos e industriais de alta temperatura
- Embalagem em fita de rolo, pronta para linha de montagem automática SMT
- Serviço único: fornecimento de carcaça + terminais + montagem de chicote elétrico personalizado
- Inspeção rigorosa em linha, resistência de contato estável, anti-vibração para condições de trabalho severas
- Contagem de pinos flexível: 4P até 24P, suporta design de sinal misto e de energia
Aplicação
- Eletrônicos automotivos: módulos de controle automotivo, sensores de veículo, iluminação de carro
- Equipamentos industriais: PLC, fonte de alimentação, drives servo, controladores industriais
- Eletrodomésticos: inversor, HVAC, eletrodomésticos de cozinha inteligentes
- Módulos de energia e armazenamento de energia, equipamentos médicos, unidades de energia de comunicação
Prazo de Entrega
- Amostras: 3 dias úteis
- Pedido em massa: 1-2 semanas
Certificado de Fábrica e Serviço Personalizado
- Certificados: UL, RoHS, REACH, ISO9001
- MOQ: MOQ baixo disponível
- Política de Amostras: Amostras grátis suportadas, entrega rápida de amostras
- Personalização disponível: revestimento especial, montagem de chicote personalizado, comprimento de pino personalizado, marcação de logotipo.
Guia de Seleção do Cliente
- Confirmar contagem de pinos: selecione 4P~24P de acordo com seu requisito de circuito de sinal/energia
- Selecionar revestimento de contato: Estanho para energia geral; Revestimento de ouro para sinal baixo / aplicação de alta vibração
- Verificar temperatura de trabalho e resistência à chama: UL94V-0 é obrigatório para eletrodomésticos automotivos/de alta potência
- Seleção de embalagem: escolher rolo se usar linha SMT automática
- Correspondência da bitola do fio: corresponder o terminal de crimpagem com seu AWG de fio antes da montagem do chicote
- Recomendar teste de protótipo com nossas amostras grátis antes do bloqueio final do BOM
FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo. Vocês podem fabricar este produto para mim? R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para teste. Mas você tem que pagar pelo custo de envio
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como está o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Já fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes elétricos). Sobre embalagens personalizadas, não há problema em colocarmos seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso gera um custo adicional.
10. P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
