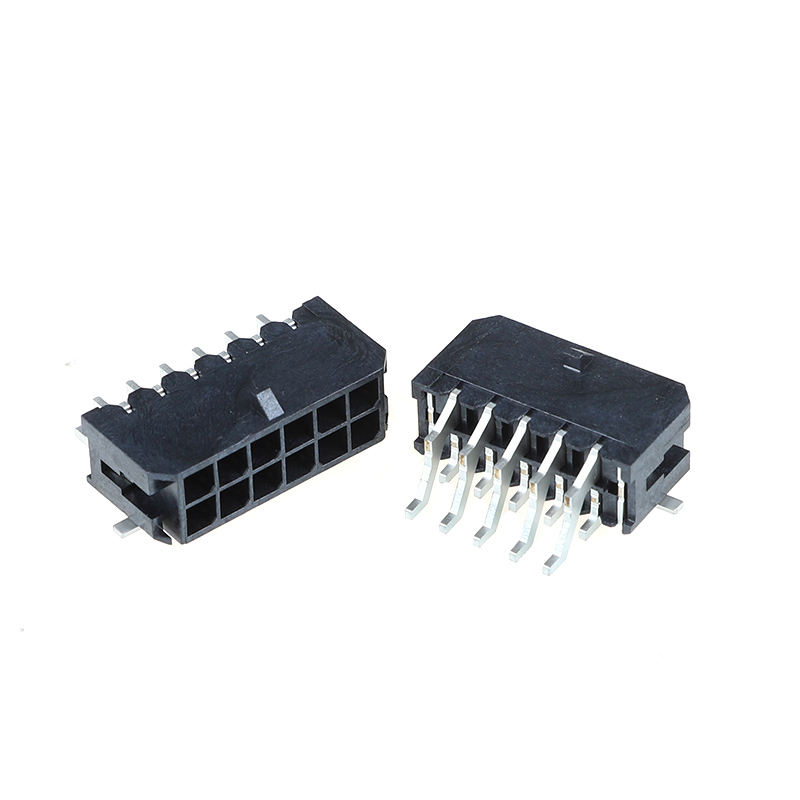

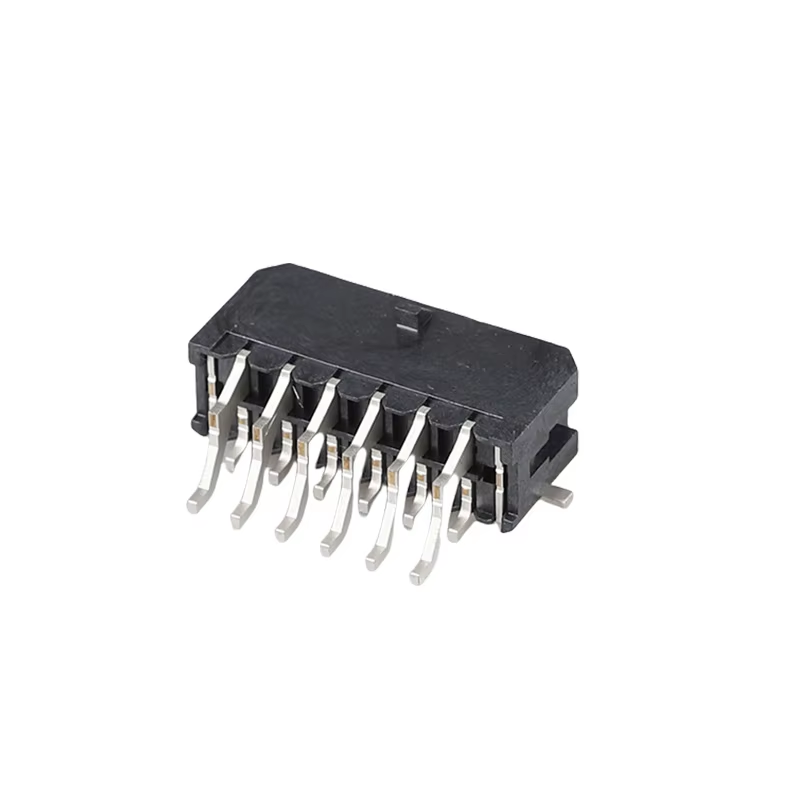

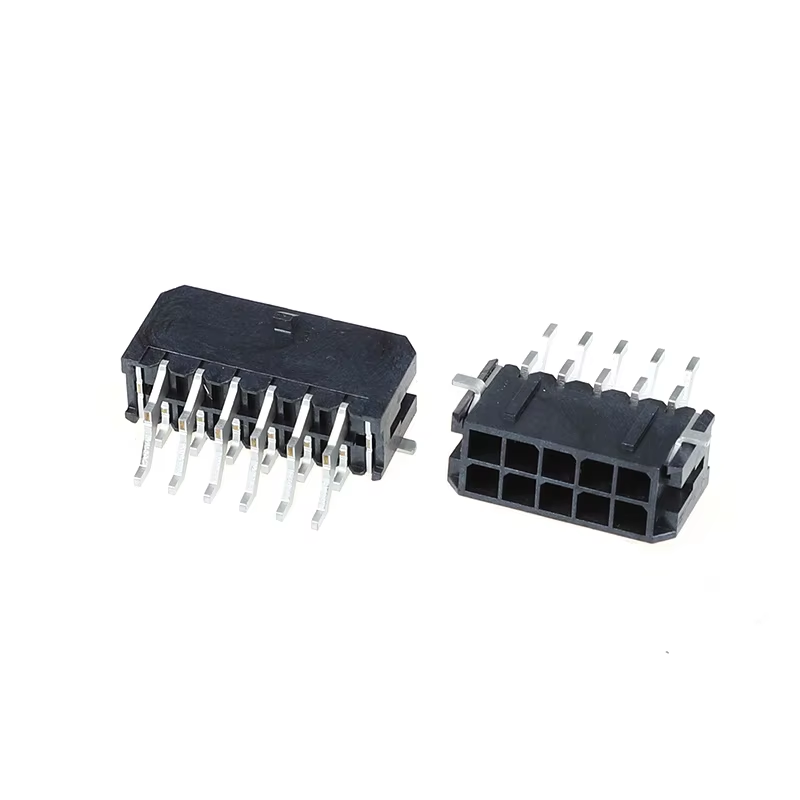

Conector fio a placa MX3.0 de duas fileiras, passo de 3,0 mm, 4P a 24P, tipo horizontal, contato de cobre, classe automotiva e industrial, referência cruzada série Molex 43045.
Destaques do produto
- UL94V-0 Retardador de Chama e Carcaça Livre de Halogênio: Atende aos rigorosos requisitos de EHS industriais e automotivos, baixo teor de fumaça e não tóxico para equipamentos de alta confiabilidade.
- Design de trava antivibração: A estrutura de travamento reforçada evita o desacoplamento acidental sob vibração e choque contínuos, resolvendo o risco de conexão solta em ambientes agressivos.
- Sistema de correspondência completo: Conjunto completo de invólucros compatíveis + terminais de crimpagem, fornecimento completo de BOM, sem problemas de correspondência de componentes separados.
- Terminais de cobre de feixe duplo: Pontos de contato duplos estáveis, baixa resistência de contato, mantém circuito contínuo sob ciclagem térmica e agitação mecânica.
- Compatível com RoHS e REACH: Pronto para exportação global para a UE, América do Norte e outros mercados internacionais.
Especificações Técnicas
| Categoria |
Item |
Especificações |
| Desempenho Elétrico |
Corrente nominal |
Até 8,5A por pino |
| Tensão nominal |
600V CA/CC |
| Resistência de contato |
≤20mΩ |
| Resistência de Isolamento |
≥1000 MOΩ |
| Suportar Tensão |
1000V CA, 1min |
| Desempenho Mecânico |
Tom |
3,0 mm, fileira dupla |
| Posições |
4P ~ 24P |
| Ciclos de acasalamento |
≥30 ciclos |
| Força de Retenção |
Alta retenção de trava, anti-desacoplamento sob vibração |
| Material e Revestimento |
Material da Habitação |
LCP/PA66, UL94V-0, sem halogênio |
| Material Terminal |
Liga de cobre |
| Opção de chapeamento |
Estanho fosco/revestimento de ouro seletivo (na área de contato) |
| Ambiental |
Temperatura operacional |
-40℃ ~ +105℃ |
| Conformidade |
RoHS, REACH, HF |
| Guia de soldagem |
SMT/Orifício passante disponível; Temperatura máxima de soldagem 260°C, 3s máx. |
Referência Cruzada/Substituição Alternativa
Alternativa direta de função de ajuste de forma à série Molex 43045 Micro-Fit 3.0. Amplamente selecionado pelos engenheiros como um substituto de segunda fonte para conectores fio-placa de duas fileiras equivalentes a JST, TE (AMP) com passo de 3,0 mm.
Mesmo perfil de acoplamento, layout de pinos e faixa de crimpagem de fio; nenhum redesenho de PCB é necessário para a maioria dos projetos.
Vantagens do produto
- Mecanismo de travamento à prova de vibração: Resolve o problema do cliente relacionado à queda do conector em cenários de vibração automotiva/industrial.
- Plástico UL94V-0 sem halogênio: Passa na auditoria de segurança contra incêndio para eletrodomésticos, controle industrial e eletrônicos automotivos.

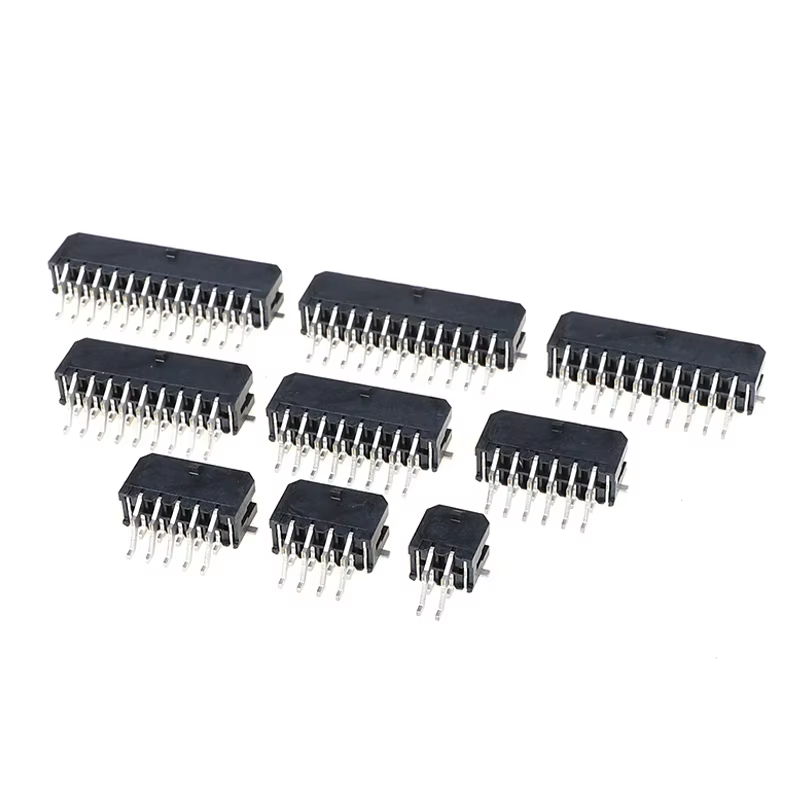

- Gama completa 4P~24P: Série unificada, simplifica o gerenciamento de BOM e estoque.
- Prazo de entrega e preços competitivos: Ciclo de produção curto vs. marcas originais no exterior.
- Conjunto dedicado de terminal e caixa combinados: Desempenho de crimpagem consistente, reduz a taxa de falhas em campo.
- Opções flexíveis de revestimento: Estanho para circuitos de potência, ouro seletivo para circuitos de sinal de alta estabilidade.
Aplicativo
- Eletrônica Automotiva: Módulos de controle de veículos, sensores de bordo, BMS, iluminação interna
- Equipamentos Industriais: Servo drives, PLC, fonte de alimentação, controladores industriais
- Eletrodomésticos: Inversor, placas de controle residencial inteligente, módulos de energia
- Energia e IoT: baterias, módulos de carregamento, transmissão de sinais de automação
Método de embalagem
- Padrão: Embalagem de saco antiestático
- Opcional: Embalagem em caixa de papelão branca/neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Tempo de espera
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de fábrica e serviço personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: Baixo MOQ para itens padrão
- Política de amostra:Apoie amostras grátis/entrega rápida de amostras.Serviço personalizado: contagem de pinos personalizada, espessura do revestimento, montagem do chicote de cabos, embalagem e marcação especiais.
Guia de seleção de clientes
- Confirme a posição do pino: tipo horizontal de linha dupla 4P ~ 24P.
- Escolha o revestimento: Estanho para circuitos de energia; Chapeamento de ouro recomendado para contatos de sinal de longa vida útil.
- Bitola do fio: Corresponde à faixa AWG para terminais de crimpagem para garantir resistência à extração.
- Verificação do ambiente: Para vibrações intensas, confirme a retenção da trava; aplicações de alta temperatura usam invólucro LCP.
- Pré-validação: Solicite amostras grátis para testes de vibração, ciclos de temperatura e crimpagem antes do bloqueio do projeto em massa.
- Verificação de acoplamento: Totalmente compatível com invólucros e terminais da série Molex 43045 para substituição imediata.
Perguntas frequentes
1. P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto em seu catálogolog. Você pode fazer esse produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Caso não o tenhamos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35 a 45 dias.
3. P: Você pode fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conector para teste. Mas você tem que pagar pelo custo de envio
4. P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; produtos personalizados são entregues dentro de 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas padrão de exportação. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Que tal o controle de qualidade da sua empresa
R: Siga rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados pelo CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Você tem uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo e à quantidade do material. E você pode nos fornecer uma lista de todos os itens de que precisa; confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Você pode fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos personalizados
produtos para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema, pois colocamos seu logotipo ou outras informações na embalagem. Só tenho que ressaltar que isso acarreta um custo adicional.
10. P: Quais certificados você possui?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
