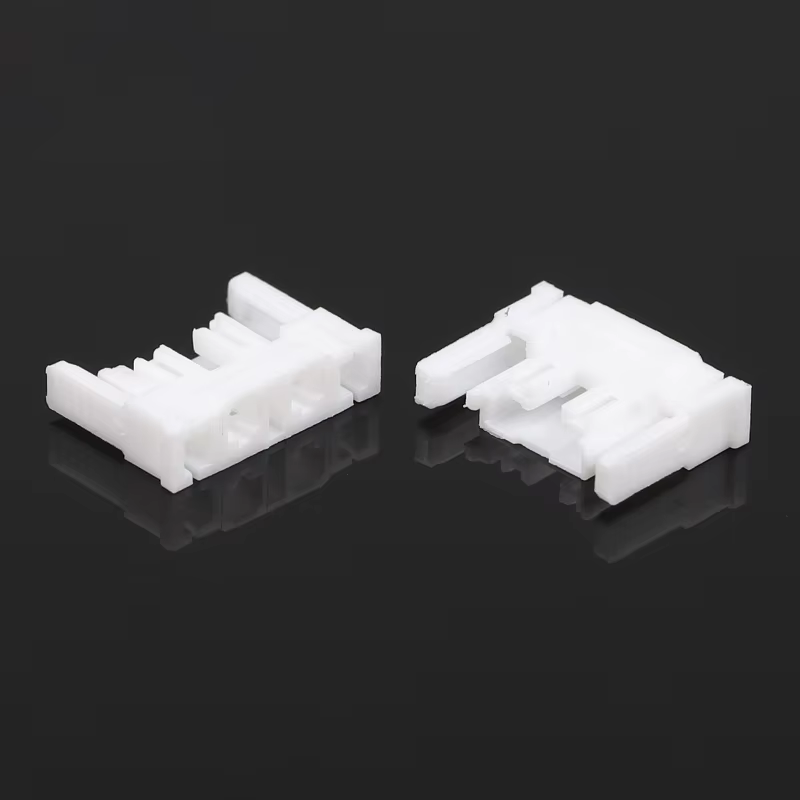

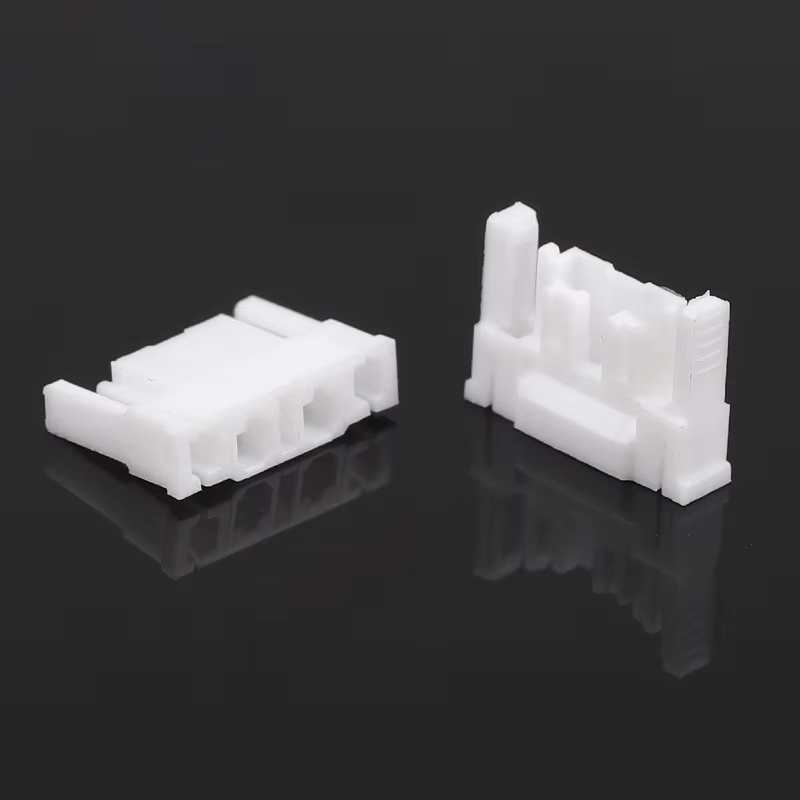

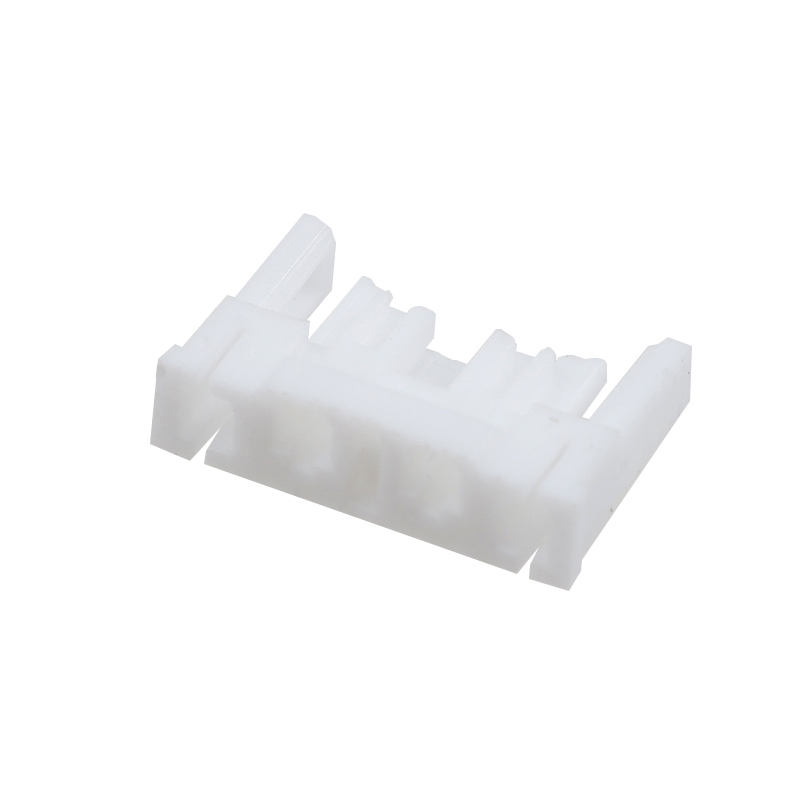

Conector 5034730200 3.70mm passo macho invólucro conector fio a placa conector de fio
Destaques do produto
- Passo: 3,70 mm, carcaça macho, interconexão fio-placa
- Material da carcaça: UL94V-0 retardador de chama, livre de halogênio; seguro para aplicações industriais e de eletrodomésticos
- Design de trava de travamento reforçado: conexão anti-desacoplamento e estável sob vibração contínua em ambientes industriais e veiculares agressivos

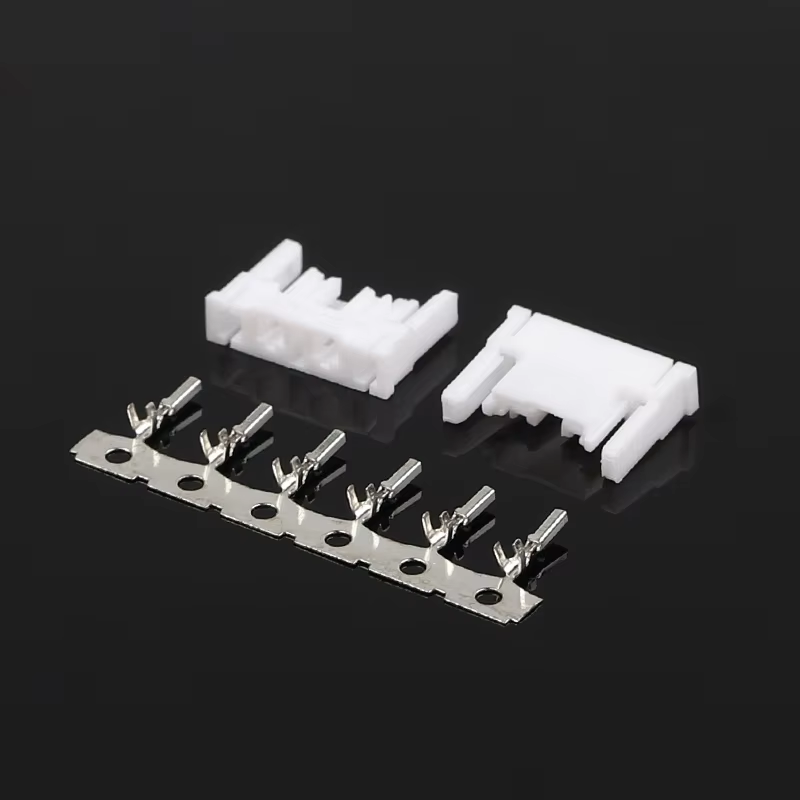

- Conjunto de acoplamento completo: fornece caixa combinada + terminais de crimpagem juntos
- Estrutura compacta, fácil crimpagem e montagem de fios
Especificações Técnicas
| Categoria |
Item |
Especificações |
| Elétrica |
Tensão nominal |
250 Vca |
| Corrente nominal |
5A máximo por circuito |
| Suportar Tensão |
1500 Vca/minuto |
| Resistência de Isolamento |
≥1000MΩ |
| Mecânico |
Tom |
3,70 mm |
| Resistência de contato |
≤20mΩ |
| Ciclos de acasalamento/desacasalamento |
≥30 ciclos |
| Bloqueio |
Trava positiva, anti-desacoplamento |
| Material e Revestimento |
Habitação |
PBT, UL94V-0, sem halogênio |
| Base terminal |
Liga de cobre |
| Chapeamento |
Estanho |
| Ambiental |
Temperatura operacional |
-40℃ ~ +105℃ |
| Guia de soldagem |
Temperatura de soldagem |
260°C máximo, ≤5s |
Referência Cruzada/Substituição Alternativa
Alternativa diretamente compatível com marcas internacionalmente famosas:
- Modelos equivalentes JST
- Modelos equivalentes Molex
- Modelos equivalentes a AMP (TE)
Nota: Verifique a contagem de pinos e as dimensões mecânicas para validação final antes da produção em massa.
Vantagens do produto
- A trava de travamento antivibração elimina o risco de queda do conector sob choque e vibração para projetos de nível industrial e automotivo.
- A carcaça de plástico UL94 V-0 livre de halogênio atende às diretivas ambientais da UE e aos padrões de segurança contra incêndio.
- Fornecimento de conjunto completo: carcaça macho + terminais de crimpagem, simplificando sua lista técnica e aquisição.
- Contato elétrico estável e baixa resistência de contato para operação contínua de longo prazo.
- Substituição imediata econômica para conectores JST/Molex/TE sem reprojeto.
Aplicativo
✅ Equipamentos de controle industrial
✅ Eletrodomésticos
✅ Eletrônica auxiliar automotiva
✅ Módulos de alimentação
✅ Sistemas de iluminação LED
✅ Medidor inteligente e dispositivos IoT
Método de embalagem
- Padrão: Embalagem de saco antiestático
- Opcional: Embalagem em caixa de papelão branca/neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Método de pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Tempo de espera
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de fábrica e serviço personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: Baixo MOQ para itens padrão
- Política de amostras: Amostras grátis disponíveis/ Entrega rápida da amostra.Serviço personalizado: contagem de pinos personalizada, espessura do revestimento, montagem do chicote de cabos, embalagem e marcação especiais.
Guia de seleção de clientes
- Confirme a corrente de trabalho, a tensão e a faixa de temperatura operacional de acordo com o seu circuito.
- Verifique se o fio AWG corresponde à faixa de crimpagem do terminal.
- Para cenários com muita vibração, confirme o design da trava de travamento.
- Verificação cruzada de dimensões e definição de pinos ao substituir peças JST/Molex/TE; testar amostras antes da produção em massa.
- Confirme o requisito RoHS/livre de halogênio para o seu mercado-alvo.
Perguntas frequentes
1. P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto em seu catálogolog. Você pode fazer esse produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Caso não o tenhamos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35 a 45 dias.
3. P: Você pode fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conector para teste. Mas você tem que pagar o custo de envio
4. P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; produtos personalizados são entregues dentro de 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas padrão de exportação. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Que tal o controle de qualidade da sua empresa
R: Siga rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados pelo CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Você tem uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos e na quantidade dos materiais. E você pode nos fornecer uma lista de todos os itens de que precisa; confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Você pode fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos personalizados
produtos para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagem personalizada, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Só tenho que ressaltar que isso acarreta um custo adicional.
10. P: Quais certificados você possui?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
