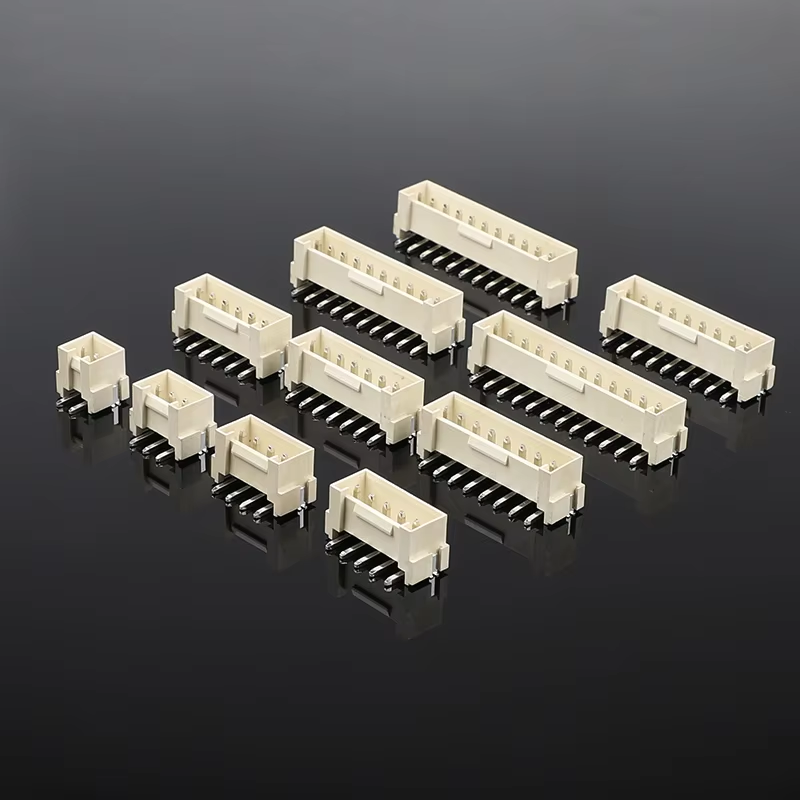

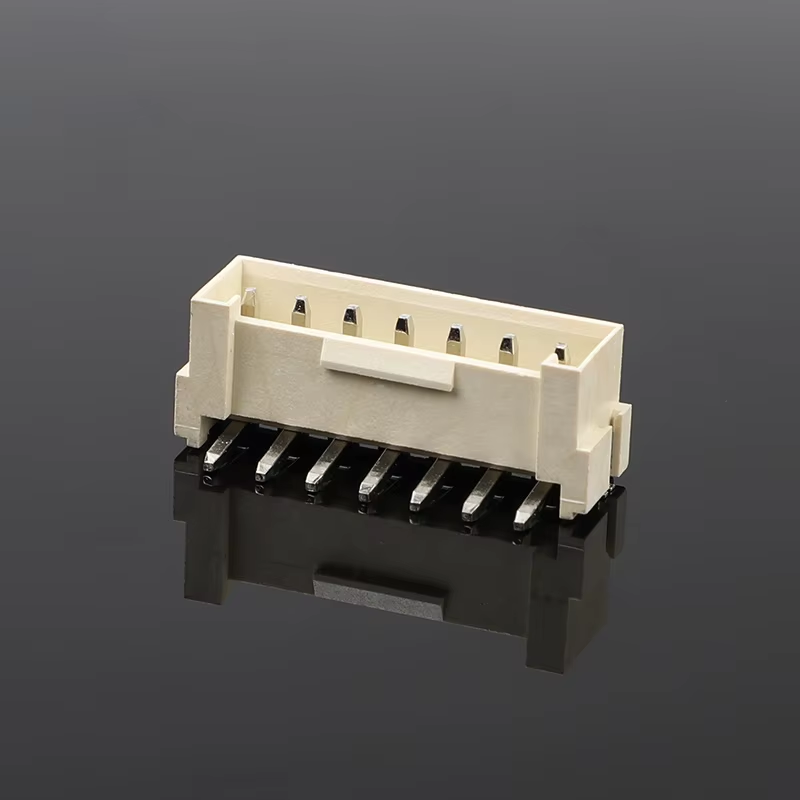

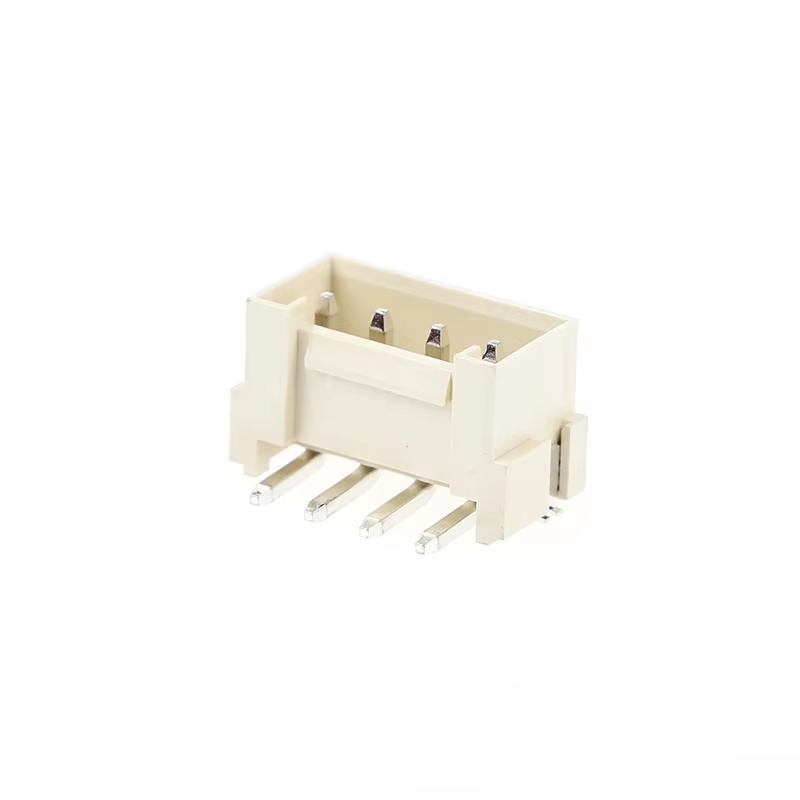

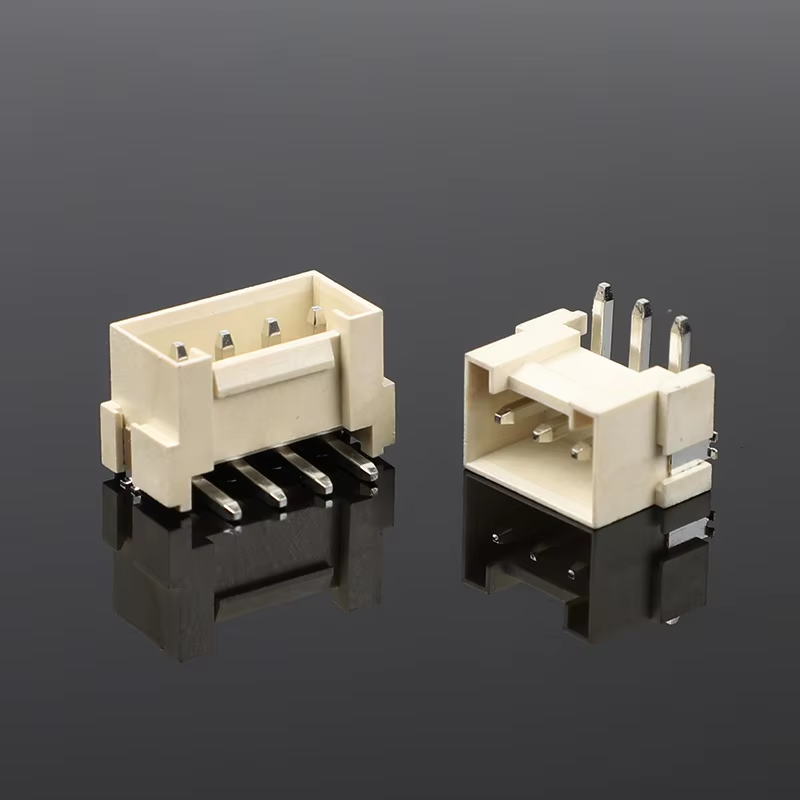

Conectores de fileira dupla de passo de 5557/5569 4,2 mm com pino de fivela Conector de placa de plugue horizontal Conector de fio a placa
Destaques do produto
- Passo: 4,2 mm, fileira dupla, tipo horizontal com pino de fivela, fio a placa
- Carcaça retardadora de chama UL94V-0, livre de halogênio para uso industrial e de eletrodomésticos
- Design de fivela anti-queda: evita o desacoplamento acidental sob forte vibração (ambiente industrial e veicular)
- Conjunto de suporte completo: Caixa correspondente + terminais disponíveis
- Contato elétrico estável, fácil montagem e operação de crimpagem
Especificações Técnicas
| Item |
Detalhes |
| Desempenho Elétrico |
Corrente nominal: 9A máx. por circuito
Tensão nominal: 250V CA
Resistência de contato: ≤10mΩ
Resistência de isolamento: ≥1000MΩ
Tensão suportável: 1500V CA/min |
| Desempenho Mecânico |
Passo: 4,2 mm, fileira dupla
Direção de inserção: Plugue horizontal
Ciclos de acasalamento: ≥500 vezes
Fivela: Fivela de travamento, anti-desacoplamento sob vibração |
| Material e Revestimento |
Carcaça: PBT UL94V-0, livre de halogênio
Terminal: liga de cobre
Chapeamento: Estanhado (chapeamento de ouro opcional) |
| Desempenho Ambiental |
Temperatura operacional: -40°C ~ +105°C
Compatível com RoHS |
| Guia de soldagem |
Soldagem por refluxo: Máx. 260°C, 10s máx.
Soldagem por onda: Máx. 250 ℃ |
Referência Cruzada/Substituição Alternativa
Alternativa compatível para a série JST / Molex / TE AMP:
- JST: Linha dupla série EH de 4,2 mm
- Molex: fio a placa de duas fileiras de 4,2 mm série 3901
- TE AMP: conectores fio-placa com fivela de fileira dupla e passo de 4,2 mm
Nota: Verifique a contagem de pinos e a dimensão mecânica antes da substituição imediata.
Recursos do produto
- Fivela de travamento integrada, anti-desacoplamento eficaz contra vibração e choque
- Carcaça PBT UL94V-0 livre de halogênio, alta resistência a chamas
- Montagem em placa horizontal, economiza espaço no PCB
- Caixa separada e terminais de crimpagem, conjunto de chicote de fios flexível
- Terminais estanhados estáveis, baixa resistência de contato
Vantagens do produto
- Fivela de travamento resistente à vibração, resolve o risco de conexão solta em ambientes industriais/de veículos agressivos
- Material de alta segurança: UL94V0 + livre de halogênio, atende rigorosos padrões industriais e de eletrodomésticos
- Fornecimento de conjunto completo: caixa + terminais em estoque, sem necessidade de adquirir peças separadamente
- Rigoroso controle de dimensão, boa intercambialidade com marcas internacionais famosas
- Alternativa econômica sem sacrificar a confiabilidade
Aplicativo
- Equipamento de controle industrial
- Eletrodomésticos (geladeira, máquina de lavar, forno)
- Chicote de fiação auxiliar automotivo
- Fonte de alimentação e UPS
- Módulos de driver de LED
- Instrumentos e equipamentos de medição
Método de embalagem
- Padrão: Embalagem de saco antiestático
- Opcional: Embalagem em caixa de papelão branca/neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Método de pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Tempo de espera
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de fábrica e serviço personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: Baixo MOQ para itens padrão
- Política de amostras: Amostras grátis disponíveis/ Entrega rápida da amostra.
- Serviço personalizado: contagem de pinos personalizada, espessura do revestimento, montagem do chicote de cabos, embalagem e marcação especiais.
Guia de seleção de clientes
- Confirme o PIN e o requisito de carregamento atual
- Verifique a temperatura de trabalho e o nível de vibração do seu equipamento
- Verifique a pegada do PCB (plugue horizontal)
- Confirme a exigência do material: Classificação livre de halogênio/chama
- Verifique com o número da peça da marca original para substituição
- Solicite amostras grátis para pré-teste antes da adoção em massa do projeto
Perguntas frequentes
1. P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto em seu catálogolog. Você pode fazer esse produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Caso não o tenhamos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35 a 45 dias.
3. P: Você pode fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conector para teste. Mas você tem que pagar o custo de envio
4. P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; produtos personalizados são entregues dentro de 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Expresso, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas padrão de exportação. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Que tal o controle de qualidade da sua empresa
R: Siga rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados pelo CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Você tem uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos e na quantidade dos materiais. E você pode nos fornecer uma lista de todos os itens de que precisa; confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Você pode fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos personalizados
produtos para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagem personalizada, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Só tenho que ressaltar que isso acarreta um custo adicional.
10. P: Quais certificados você possui?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
