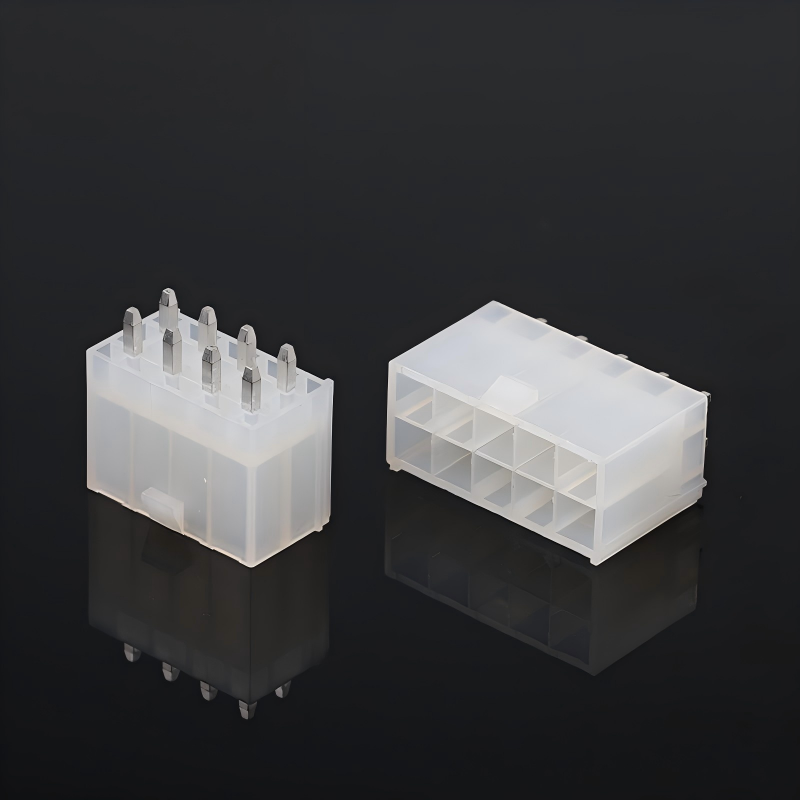

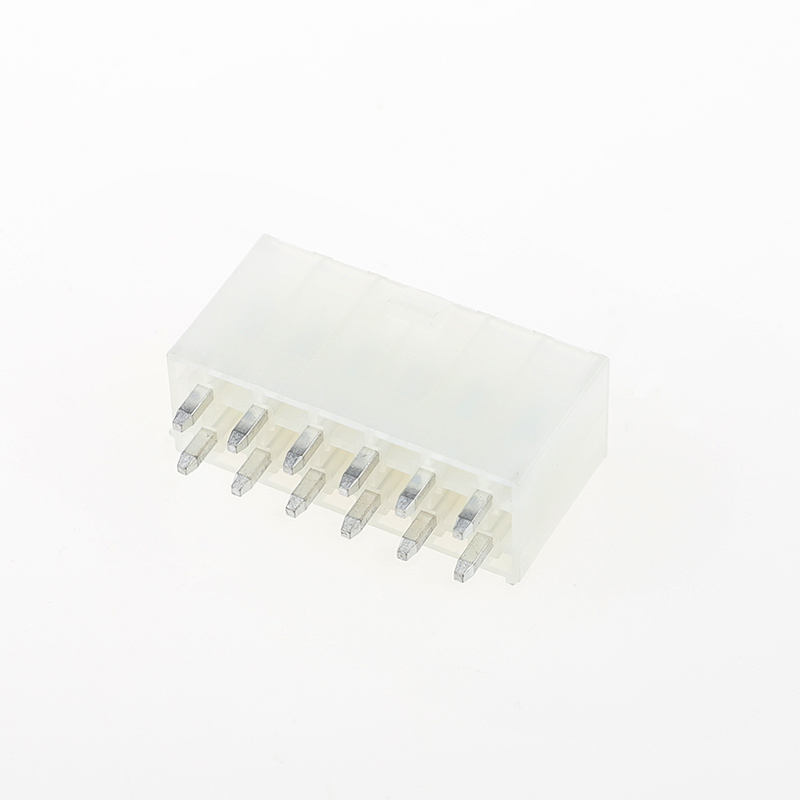

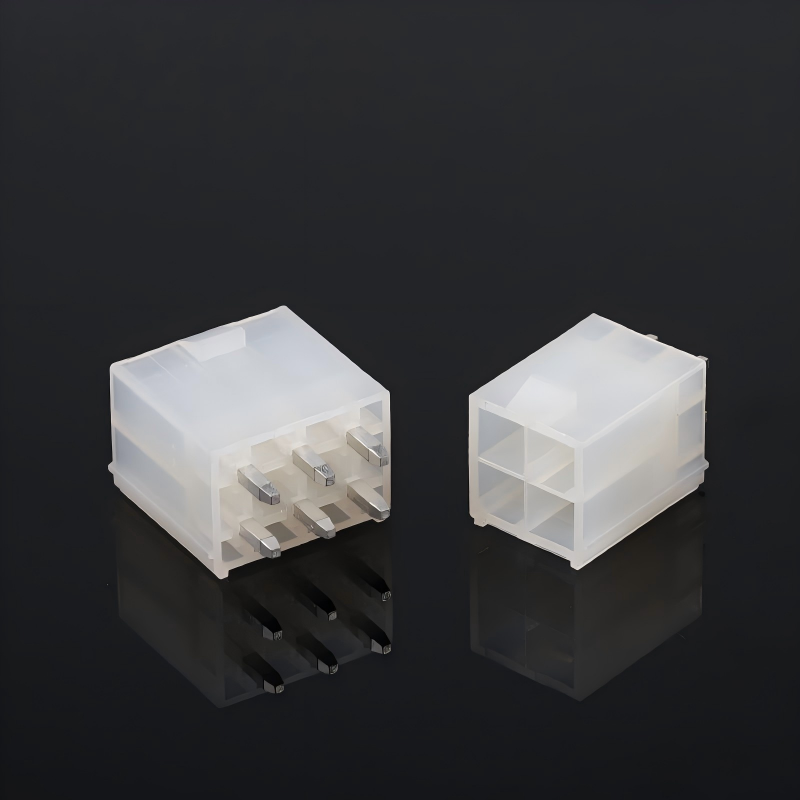

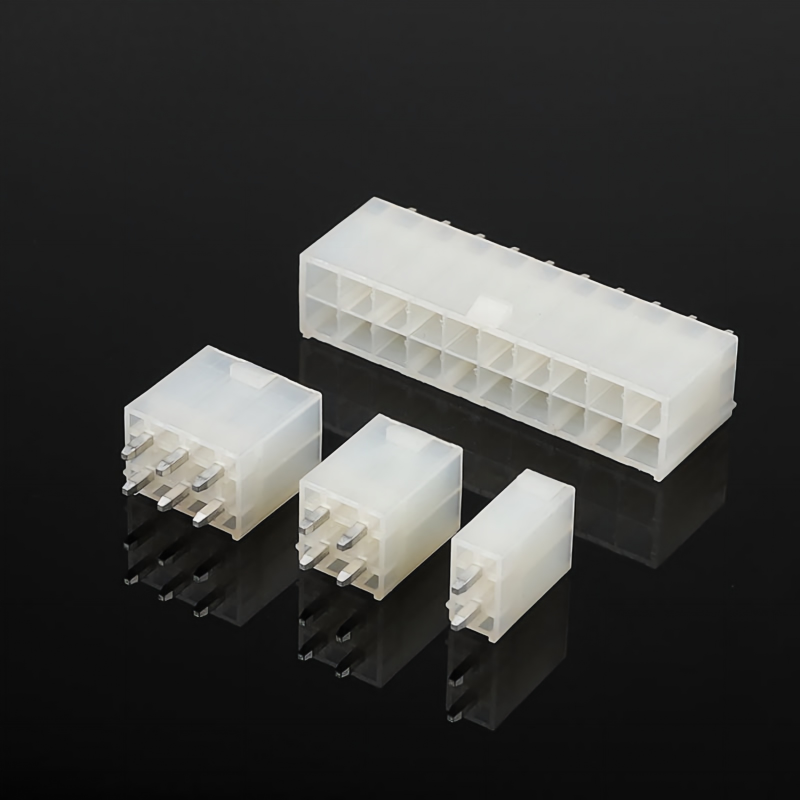

55557 Conector Fio-Placa Vertical de 4,2mm de Passo, Dupla Fileira, Pino Reto com Trava
Destaques do Produto
✅ Passo: 4,2mm, Dupla Fileira, Conector Fio-Placa com Pino Reto Vertical
✅ Carcaça Retardante de Chama UL94V-0, Livre de Halogênio para eletrodomésticos industriais e domésticos
✅ Trava de bloqueio antivibração: Evita desconexões acidentais sob choque e vibração contínuos (ambiente industrial / veicular severo)
✅ Conjunto completo disponível: Carcaça + Terminais de Crimp correspondentes fornecidos juntos
Especificações Técnicas
| Item |
Detalhes |
| Desempenho Elétrico |
Corrente Nominal: 5A máx. por circuito
Tensão Nominal: 250V AC
Resistência de Contato: ≤20mΩ
Resistência de Isolamento: ≥1000MΩ
Tensão de Suporte: 1500V AC por 1min |
| Desempenho Mecânico |
Passo: 4,2mm
Configuração: Dupla Fileira, Pino Reto Vertical
Ciclos de Acoplamento: ≥100 vezes
Retenção: Design de trava, anti-desconexão sob vibração
Força de Inserção/Retirada: Normal, sem desgaste excessivo |
| Material e Revestimento |
Carcaça: Nylon, UL94V-0, Livre de Halogênio
Terminal de Contato: Liga de Cobre
Revestimento: Revestimento de estanho (revestimento de Au opcional) |
| Ambiental |
Temperatura de Operação: -40°C ~ +105°C
Compatível com RoHS |
| Guia de Soldagem |
Soldagem por Refluxo: Máx. 260°C, 10s máx.
Soldagem Manual: Máx. 320°C em até 3s |
Referência Cruzada / Substituição Alternativa
Alternativa direta para marcas de conectores internacionais famosas:
- JST: Série XH
- Molex: Série 55557
- TE (AMP): Equivalente à série vertical de dupla fileira de 4,2mm para placa de circuito impresso
Recursos do Produto
- Estrutura de pino reto vertical de dupla fileira com passo de 4,2mm, pegada compacta na PCB
- Trava segura embutida, anti-desconexão sob vibração
- Isolador de nylon UL94V-0 livre de halogênio
- Solução completa: carcaça + terminais para aquisição em um só lugar
- Contato estável com revestimento de estanho, baixa resistência de contato
Vantagens do Produto
- A trava de bloqueio antivibração resolve o problema de desconexão acidental para equipamentos industriais e automotivos
- Alta retardância de chama + livre de halogênio, atende a rigorosos padrões verdes e de segurança
- Intercambiável com as séries JST/Molex/TE de 4,2mm, fácil substituição direta sem redesenho da PCB
- Desempenho elétrico estável em uma ampla faixa de temperatura
- Fornecimento direto da fábrica, serviço personalizado flexível disponível
Aplicação
- Equipamentos de controle industrial
- Eletrodomésticos (geladeira, máquina de lavar, ar condicionado)
- Eletrônicos auxiliares automotivos, módulos internos de veículos
- Fontes de alimentação e UPS
- Drivers de iluminação LED
- Instrumentos médicos e de medição
Método de Embalagem
- Padrão: Embalagem em saco antiestático
- Opcional: Embalagem em caixa de papelão branca / neutra. Rótulo de embalagem personalizado e códigos de barras disponíveis mediante solicitação.
Método de Pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Prazo de Entrega
- Amostras: 3 dias úteis
- Pedido em massa: 1-2 semanas
Certificado de Fábrica e Serviço Personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: MOQ baixo para itens padrão
- Política de Amostras: Amostras grátis disponíveis / Entrega rápida de amostras.Serviço personalizado: Contagem de pinos personalizada, espessura de revestimento, montagem de chicote de cabos, embalagem e marcação especiais.
- Guia de Seleção do Cliente
Confirmar contagem de pinos e direção de montagem da PCB: Pino reto vertical
- Verificar corrente de trabalho, tensão e faixa de temperatura
- Para cenário de alta vibração: Deve usar a versão com trava para evitar desconexão
- Requisito de material verde: Selecionar carcaça livre de halogênio + UL94V-0
- Verificação cruzada: Substituição direta para conectores Molex 55557 / JST XH / TE equivalentes de 4,2mm; verificar a atribuição dos pinos antes da substituição
- Soldagem: Seguir rigorosamente o perfil de temperatura de refluxo para evitar o derretimento da carcaça
- FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo. Vocês podem fabricar este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias. 3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para teste. Mas você tem que pagar o custo do frete.
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos dos materiais e na quantidade. E você pode nos fornecer uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma lista de especificações e preços.
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Já fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes de cabos). Quanto à embalagem personalizada, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso incorre em custo adicional.
10. P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
